Positionneurs de vannes intelligents Azbil

Partager sur:
  • Configuration du système indépendante du fournisseur / type / modèle DCS
  • Obtenir un excellent débit contre la communication de multiplexeurs HART
  • Outils utiles pour vérifier / tester l'efficacité du travail avant le démarrage des plantes
  • Fonctions de gestion de la vanne sophistiquée et de diagnostics
État de disponibilité:
Quantité:

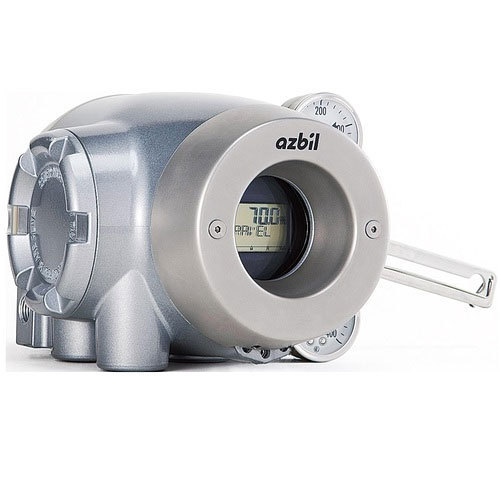

Azbil Smart Valve Positionneurs Introduction

Les positionneurs Azbil Smart Valve avec des fonctions de diagnostic améliorés sont compatibles avec le dernier protocole HART, les normes de bus de fond de base et les normes FDT.

Série de positionneur Smart Smart Valve Azbil

Azbil Positionnels Smart ValveCaractéristique


Série 700

L'interface utilisateur locale située à l'avant de l'appareil allie un écran LCD et des boutons-poussoirs et peut être utilisé dans des atmosphères explosives. Depuis le panneau avant, l'utilisateur peut exécuter le programme de réglage automatique (configuration automatique), vérifier l'état de l'équipement et afficher divers paramètres.
L'intégration avec les systèmes de gestion de périphériques peut être effectuée à l'aide de Valstaff EDDL, DTM et Plug-in.
L'algorithme de diagnostic de la vanne de contrôle installé applique efficacement les données obtenues à partir des capteurs de pression incorporés pour mesurer la pression d'air d'alimentation, la pression d'air de sortie 1, la pression d'air de sortie 2 et la pression arrière de la buse.

Série 300

Equipé d'un commutateur magnétique anti-éclaboussures en dehors du boîtier anti-explosion sur le dessus du dispositif afin d'exécuter le programme de réglage automatique (configuration automatique), le réglage manuel de la portée, etc.
L'intégration avec les systèmes de gestion de périphériques peut être effectuée à l'aide de Valstaff EDDL, DTM et Plug-in.
Livré avec un algorithme de diagnostic de vanne de commande installé.

Série 200

Chaque positionneur est utilisé en montrant le détecteur de voyage sur l'actionneur de la vanne de commande et le positionneur lui-même sur un tuyau de 2 pouces ou similaire.
Le détecteur de voyage peut être installé là où il est soumis à une accélération de 10 g, de vibrations violentes de 2 000 Hz et une température ambiante élevée de 80 ° C
Ces caractéristiques aident à prolonger la durée de vie du produit, à faire du travail de maintenance plus sûre et à améliorer la maniabilité.
D'autres caractéristiques sont identiques à la série 300.

Modèles SVX

Ce positionneur de vanne intelligent est spécialement conçu pour les vannes rotatives (vannes papillon, vannes à billets, etc.). La conception convient à une utilisation en combinaison avec des actionneurs pour vannes rotatives, telles que des actionneurs de rack et de pignon et des actionneurs Scotch-York.
L'exécution du programme de réglage automatique (configuration automatique), de réglage de la portée manuelle et d'autres tâches peut être effectuée à l'aide des boutons-poussoirs à l'intérieur du boîtier.
L'intégration avec les systèmes de gestion de périphériques peut être effectuée à l'aide de Valstaff EDDL, DTM et Plug-in.
Livré avec un algorithme de diagnostic de vanne de commande installé.

Série SMART ESD 700 Série

Conçu pour une utilisation du système instrumenté de sécurité (SIS) est conforme aux normes IEC 61508 et est certifiée SIL2 ou SIL3.
L'interface utilisateur locale située à l'avant de l'appareil allie un écran LCD et des boutons-poussoirs pouvant être utilisés même dans une atmosphère explosive. Les opérations suivantes peuvent être effectuées à partir de l'interface: réglage automatique (configuration automatique), vérification de l'état du périphérique et test de course partiel (PST).
Différents signaux d'entrée (4-20mA, 0-20MA, 0 / 24VDC) sont supportés pour une utilisation avec une électrovanne ou une commande activée au lieu d'une électrovanne.
L'intégration avec les systèmes de gestion de périphériques est possible avec EDDL, DTM et Plug-in Valstaff. L'algorithme de diagnostic de la vanne de contrôle installé applique efficacement les données obtenues à partir des capteurs de pression incorporés pour mesurer la pression d'air d'alimentation, la pression d'air de sortie 1, la pression d'air de sortie 2 et la pression arrière de la buse.



Spécification des positions de valve intelligente Azbil


Série 700

Protocole de communication: Hart, Fondation FieldBus
Pilote à double action (1 sortie pour un actionneur à une seule action)
Type intégré

Série 300

Protocole de communication: HART, SFN
Pilote à une seule action (pour un actionneur à double action, un relais d'inversion est ajouté)
Type intégré

Série 200

Protocole de communication: HART, SFN
Pilote à une seule action (pour un actionneur à double action, un relais d'inversion est ajouté)
Type à distance (la partie principale du positionneur et du détecteur de voyages sont séparées)

Modèles SVX

Protocole de communication: HART, SFN
Equipé d'un relais intégré à inverser à double action
Type intégré

Série SMART ESD 700 Série

Protocole de communication: HART
Pilote à double action (1 sortie pour un actionneur à une seule action)
Type intégré
