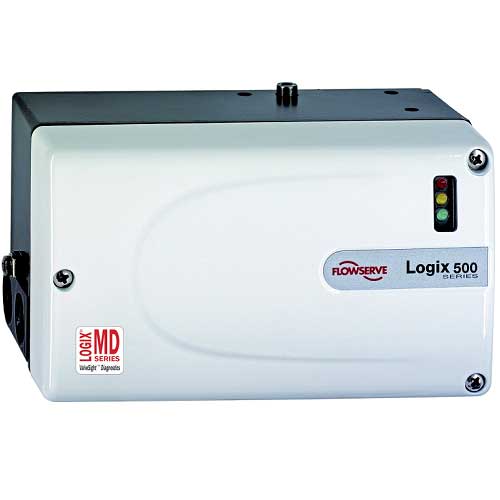

Positionneur HART numérique Flowserve Logix 520MD

Partager sur:
  • Statut local et messages d'alerte
  • Tuning (fonction de réglage automatique et réglage manuel)
  • Boutons de joges pour ajuster manuellement 100% de position
  • Option de carte de rétroaction analogique 4-20 mA facile à installer
État de disponibilité:
Quantité:


Flowserve Logix 520mD Positionneur de Hart numérique Introduction


Le logix®Le positionneur numérique de la série 520MD combine des fonctions de positionnement et de réglage supérieures avec une configuration pratique et des outils de diagnostic puissants. Le positionneur Logix 520MD utilise un algorithme de réglage de gain multi-variable qui permet au positionneur de modifier de grandes étapes avec une dépassement minimale tout en réalisant la résolution pour réagir à des changements à très faibles étapes. La procédure de syntonisation automatique cycle l'actionneur pour produire une réponse mesurée et sélectionne des valeurs de gain fournissant des performances de l'actionneur appropriées. La fonction de réglage automatique comprend un sélecteur de modificateur de gain pouvant être utilisé pour augmenter ou diminuer le gain calculé afin d'obtenir des performances optimales. Configuration facile du commutateur DIP pour le mode de réglage et d'autres paramètres communs. Pour les réglages personnalisés, les ensembles de syntonisation peuvent être modifiés avec un logiciel de poche ou avec Valvesight ™ pour accueillir une large gamme de tailles et de types d'actionneurs.

Flowserve Logix 520MD Positionneur de Hart numériqueCaractéristique

• Mise en service facile avec une configuration rapide et simple

• Étalonnage automatique et syntonisation automatique avec sélecteur de gain réglable

• Standard de l'industrie Hart Communications

• faible consommation d'air

• Contrôle de contrôle en deux étapes pour des temps de réponse plus rapides et un contrôle plus strict.

• Fonctionnalité de diagnostic standard via le logiciel Valvesight ™


Flowserve Logix 520MD Spécification du positionneur de Hart numérique


Plage de signaux d'entrée

4 - 20 ma Hart

Tension de conformité

10 VDC

Fourniture de tension (maximum)

30 VDC

Courant de fonctionnement minimum requis

3,6 mA

Rotation de l'arbre de commentaires

min. 15 °, max à 90 °

40 ° recommandé pour les applications linéaires

Qualité de l'alimentation en air

Libre de l'humidité, de l'huile et de la poussière par IEC 770 et ISA-7.0.01

Plage de pression d'entrée

1,5 à 6,0 bar (22 à 87 psi)

Consommation d'air (état stable)

0,08 nm³ / h @ 1,5 bar

(0,047 SCFM @ 22 PSI)

0,12 nm³ / h @ 6,0 bar

(0,071 SCFM @ 87 PSI)

Plage de pression de sortie

0 à 100% de la pression d'alimentation en air

Capacité de sortie de sortie

2,4 nm³ / h @ 1,5 bar

(1,41 SCFM @ 22 PSI)

7,0 nm³ / h @ 6,0 bar

(4,12 SCFM @ 87 PSI)


Positionneur de base sans accessoire

1,2 kg (2,65 lb)

-Manuals

Flowserve Logix 520MD Positionneur de Hart numérique

-Fiche technique
