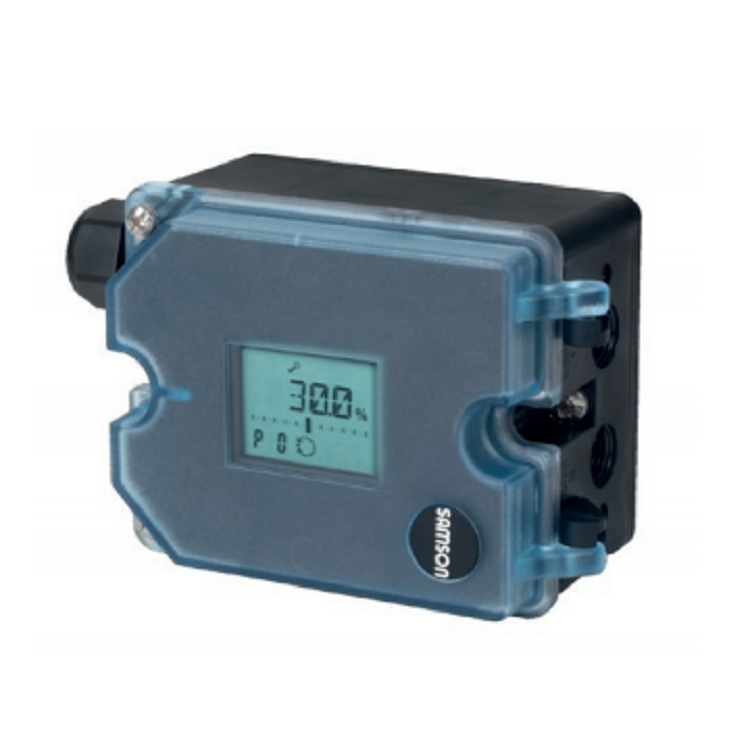

Positionneur de vanne électropneumatique Samson 3725

loading

Partager sur:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button

  • Opération:Linéaire ou rotatif

  • Affichage:LCD alphanumérique

  • Caractéristiques:Calibrage automatique et réglage.

  • Voyage / rotation:50mm ou 100o

État de disponibilité:
Quantité:
enquête Ajouter au panier

  • 3725

  • Samson

Samson 3725 Positionneur électropneumatique Introduction

Le positionneur électropneumatique 3725 est monté sur des vannes de commande pneumatiques et est utilisé pour affecter la position de la vanne (variable contrôlée x) au signal de commande (variable de référence W). Le positionneur compare le signal de commande électrique d'un système de commande à l'angle de déplacement ou d'ouverture de la vanne de commande et émet une pression de signal (variable de sortie Y) pour l'actionneur pneumatique.

Opération Un concept convivial et intuitif utilisant trois clés capacitives et un LCD a été développé: les utilisateurs sélectionnent des paramètres par

Touchez les touches fléchées et confirmez les paramètres avec la touche de confirmation. Dans le menu, tous les paramètres sont répertoriés en un seul niveau,

ce qui signifie qu'il n'est pas nécessaire de rechercher dans les sous-menus. Tous les paramètres peuvent être lus et modifiés sur le site. Le menu est des glaces dans des zones dangereuses.


Samson 3725 Positionneur électropneumatiqueCaractéristique


  • Positionneur électropneumatique

  • Logement de polyphtalamide

  • Attachement aux actionneurs linéaires selon la CEI 60534-6 ou la fixation intégrale Samson

  • Attachement aux actionneurs rotatifs selon VDI / VDE 3845

  • Attachement aux actionneurs à double effet avec amplificateur d'inversion de type 3710

  • Fonctionnement facile avec menu de navigation intuitif à l'aide de trois clés capacitives

  • Affichage facile à lire dans n'importe quelle position de montage grâce à la direction de lecture rotative

  • Démarrage automatique variable

  • Paramètres prédéfinis

  • Tous les paramètres enregistrés dans EEPROM non volatile

  • La fonction de fermeture hermétique peut être activée

  • Surveillance zéro automatique

  • Sensation de position sans contact

  • Non affecté par les effets environnementaux et les marteaux de la vapeur

SAMSON 3725 Spécification du positionneur électropneumatique


Positionneur de type 3725

Voyage, réglable

Attachement direct à TYPE 3277 Actionneur: 3,75 à 30 mm Pièce jointe ACC. A CEI 60 534-6-1 (Namur): Attachment de 3,75 à 50 mm à l'actionneur de type 3372: 15/30 mm

Attachement aux actionneurs rotatifs: 24 à 100 °

Référence Variable w

Plage de signaux

4 à 20 mA · Dispositif à deux fils avec protection contre la polarité inversée

Fonctionnement de la plage divisée

4 à 11,9 mA et 12,1 à 20 mA

Destruction statique

limite

± 33 V

Courant minimum

3,8 mA

Charge d'impédance

Š 6 V (correspond à 300 FI à 20 mA)

Air de l'alimentation

Pression d'approvisionnement

1,4 à 7 bar (20 à 105 psi)

Qualité de l'air

acc. à ISO 8573-1 (2001)

Max. Taille et densité de particules: Classe 4 · Teneur d'huile: classe 3

Point de rosée de la pression: classe 3 ou au moins 10 K en dessous de la température ambiante la plus basse à prévoir

Pression du signal (sortie)

0 bar jusqu'à la capacité de la pression d'alimentation · peut être limitée à env. 2.4 bar par logiciel

Caractéristiques

3 caractéristiques pour les vannes Globe · 9 Caractéristiques des vannes rotatives

Hystérèse

Š 0.3%

Sensibilité

Š 0,1%

Temps de transport

<0,5 s non autorisée pour l'initialisation, l'adaptation à l'aide de la restriction de volume

Direction d'action

w / x réversible

Consommation d'air

Š 100 ln/ h avec une pression d'alimentation jusqu'à 6 bars et une pression de signal de 0,6 bar

Capacité de sortie de l'air

Actionneur pressurisé

À OP = 6 bars: 8,5 mn³ / h·À OP = 1,4 bar: 3,0 mn³ / h·KVmax (20 ° C)= 0,09

Actionneur ventilé

À OP = 6 bars: 14,0 mn³ / h · à OP = 1,4 bars: 4,5 mn³ / h · kVmax (20 ° C)= 0,15

Température ambiante admissible

-25 à +80 ° C

Les limites des certificats de test s'appliquent en outre aux appareils protégés par explosion.

Influence

Température

Š 0,15% / 10 K

Air de l'alimentation

Rien

Vibrations

Š 0,25% jusqu'à 2000 Hz et 4 g selon la CEI 770

Compatibilité électromagnétique

Se conformer aux exigences de la FR 61000-6-2, EN 61000-6-3, EN 61326-1 et recommandation NAMUR NE 21

Connections electriques

Glande de câble M20X1.5 pour bornes de pince de serrage de 6 à 12 mm de pince de serrage pendant 0,2 à 1,5 mm².

Protection contre les explosions

II 2 G EX IIC T4

Degré de protection

IP 66
