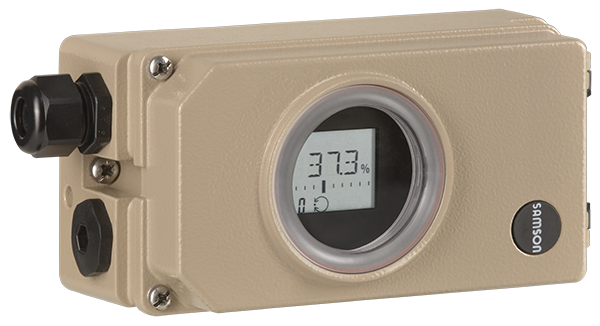

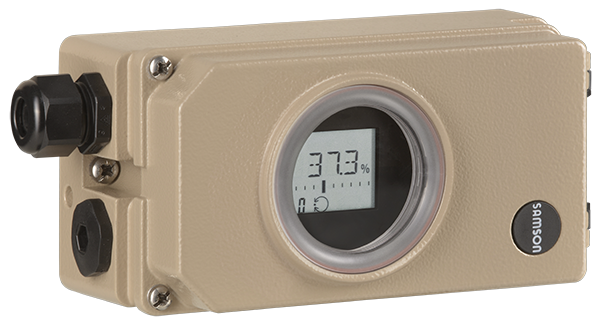

Positionneur de vanne électropneumatique Samson 3730

Partager sur:
  • Set point 4 à 20 mA

  • Travels de 3,75 à 200 mm

  • Angle d'ouverture 24 à 100 °

État de disponibilité:
Quantité:
  • 3730
  • Samson

Samson 3730 positionneur de vanne électro-pneumatique Présentation

Samson 3730 électropneumatique positionneur de vanne assure une affectation prédéterminée de la position de la vanne (grandeur réglée x) au signal d'entrée (point de consigne w). Il compare le signal d'entrée reçu à partir d'un système de commande au Voyage ou angle de rotation de la soupape de commande et les questions une pression de signal de sortie correspondant (variable de sortie y)


Samson 3730 Positif de valve électro-pneumatique Caractéristique

Fixation simple à tous linéaire commun et actionneurs rotatifs avec une interface pour la fixation directe SAMSON,

NAMUR nervure ou valves avec de type tige culasses selon la

IEC 60534-6-1, ou à des actionneurs rotatifs selon VDI /

VDE 3845

• La position de montage souhaitée du positionneur

• un seul bouton simple, opération pilotée par menu

• LCD facile à lire dans une position de montage en raison de sens de lecture sélectionnable

• démarrage variable, automatique

• Paramètres prédéfinis - seules les valeurs déviant de la norme doivent être ajustées

• Capteur de Voyage Calibré sans engrenages sensibles à l'usure

• Stockage permanent de tous les paramètres dans EEPROM (protégé

contre les pannes de courant)

• système à deux fils avec une petite charge électrique de 300 Ω

• Fonction de fermeture hermétique peut être activé

• La surveillance continue du point zéro

• Deux alarmes de position programmables standards


SAMSON 3730 Spécification du positionneur de valve électro-pneumatique


  • Type de produit: Positionneur électropneumatique Série 3730

  • Set Point: 4 à 20 mA

  • Travels: 3,75 à 200 mm

  • Angle d'ouverture: 24 à 100 °

  • Voyage réglable:

    • Attachement direct à l'actionneur de type 3277 3,6 à 30 mm

    • Attachement selon la CEI 60534-6 (Namur) 3,6 à 200 mm

    • Attachement aux actionneurs rotatifs selon VDI / VDE 3845 24 à 100 ° Angle d'ouverture


  • Gamme de voyages: réglable dans le voyage initialisé / angle de rotation; Les voyages peuvent être limités à 1/5 au maximum

  • SET POINT W:

    • Plage de signalisation 4 à 20 mA · Dispositif à deux fils, protection contre la polarité inversée

    • Fonctionnement divisée 4 à 11,9 mA et 12,1 à 20 mA

    • Limite de destruction statique 100 mA


  • Courant minimum: 3,7 mA

  • Impédance de charge: = 6 V (correspondant à 300 O à 20 mA)

  • Logement: aluminium moulé sous pression EN AC-ALSI12 (FE) (EN AC-44300) ACC. à DIN EN 1706, enduit de poudre chromé et en poudre · Version spéciale: Acier inoxydable 1.4408

  • Pièces extérieures: acier inoxydable 1.4404 / 316L

  • Glande de câble: M20 x 1,5, polyamide noir



Numéro de modèle

3730-1

3730-2

3730-3

3730-4

Diagnostique5 capteurs de pression
MatériauxCoque / Couverture: - Aluminium ASTM 360
SoudéBW ou SW
Température de fonctionnementTempérature standard
VisséNPT 1/4 \"à travers 2 \" (20 à 50 mm)
Matériaux corporelsPFA en fonte doublée
ActionneursModèle 35 diaphragme roulant opposé à ressort
GarnitureBouchon rotatif excentrique
caractéristiques inhérentesLinéaire
