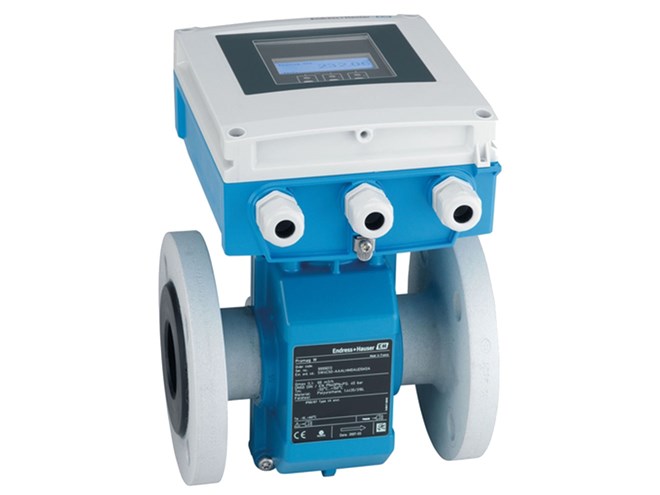

Endress+Hauser Proline Promag W 400 Débitmètre électromagnétique

Partager sur:

Prédécesseur

  • Promag 50w
  • Promag 53w
  • Promag 51w
  • Proline Promag L 400 / 5L4C
État de disponibilité:
Quantité:

E + H Proline Promag W 400 Débitmètre électromagnétique Introduction

E + H Proline Promag W 400 Débitmètre électromagnétique mesure le flux de volume, la conductivité et le flux de masse. Il propose une protection contre la corrosion certifiée (EN ISO 12944) pour une installation sous-marine souterraine ou permanente, ce qui en fait un ajustement idéal dans les industries de l'eau, des eaux usées et des transferts de garde. Le principe de mesure bidirectionnel ne dépend pas de la pression, de la densité, de la température et de la viscosité. Comme il n'a pas de pièces mobiles, le Promag W 400 est sans entretien et les applications n'entrent aucune perte de pression en raison de la constriction de la section.

E + H Proline Promag W 400 Débitmètre électromagnétique Caractéristique

  • Mesure le flux de volume, la conductivité et le flux de masse

  • ACS, KTW / W270, NSF 61, WRAS BS 6920 Approbation de l'eau potable

  • DN 25 à 2000 (1 à 78 in.) Gamme de diamètre nominal

  • Plages de température des médias:

    • Doublure en caoutchouc dur: 32 à 176 ° F (0 à 8 à 80 ° C)

    • Doublure de polyuréthane: -4 à 122 ° F (-20 à 50 ° C)

  • 2.5 GAL / MIN à 700 MGAL / D

  • Jusqu'à 3 sorties:

    • 0-20 MA / 4-20 MA HART (actif)

    • Sortie d'impulsion / fréquence / interrupteur (passif)

    • Sortie d'impulsion / fréquence (passif)

    • Sortir de la sortie (passif)

  • Erreur mesurée maximale:

    • Flux de volume (standard): ± 0,5% O.R. ± 1 mm / s (0,04 in / s)

    • Flux de volume (facultatif): ± 0,2% O.R. ± 2 mm / s (0,08 in / s)

  • PN 40, la classe 300, la pression de processus maximale de 20k

  • Aucune perte de pression dû à la constriction de la section transversale

  • Affichage rétro-éclairé à 4 lignes avec contrôle tactile et accès WLAN

  • Hart, PROFIBUS DP, EtherNet / IP, Modbus RS485 Communications numériques

  • IP66 / 67, boîtier standard de type 4x

    • IP68, type 6P (facultatif pour le capteur distant)

    • IP68, type 6P comprend un vernis protecteur selon EN ISO 12944 C5-M / IM1 / IM2 / IM3

  • Technologie de coeur (facultatif)


Proline Promag W 400 Spécification de débitmètre électromagnétique

  • Principe de mesure

    Électromagnétique

  • Titre de produit

    Débitmètre standard polyvalent pour l'industrie de l'eau et des eaux usées.
    Mesure fiable à la précision constante avec 0 x entrée d'entrée DN et aucune perte de pression.
    Idéal pour la mesure de l'eau, par exemple eau potable, eau utilitaire et eaux usées industrielles / municipales.

  • Caractéristiques du capteur

    Ingénierie flexible - Capteur avec connexions de processus fixes ou allonces. Application Fitness - En ISO 12944 Protection contre la corrosion pour une installation souterraine ou sous-marine. Disponibilité de l'installation améliorée - Capteur conforme aux exigences spécifiques à l'industrie.
    Approbations de l'eau potable internationales. Degré de protection IP68 (boîtier de type 6P). Approuvé pour le transfert de garde à MI-001 / OIML R49.

  • Caractéristiques de l'émetteur

    Opération sécurisée - Pas besoin d'ouvrir le périphérique en raison de l'affichage avec le contrôle tactile, de l'éclairage d'arrière-plan. Sauvegarde de l'opération locale sans logiciels et matériel intégré supplémentaire. Vérification intégrée - Technologie de coeur.
    Boîtier de transmetteur en polycarbonate ou en aluminium durable. Accès WLAN. Enregistreur de données intégré: Surveillance des valeurs mesurées.

  • Gamme de diamètre nominal

    DN 25 à 2400 (1 à 90 \")

  • Matériaux mouillés

    Matériau de doublure Caoutchouc dur: 0 à +80 ° C (+32 à +176 ° F)
    Matériau de doublure Polyuréthane: -20 à +50 ° C (-4 à +122 ° F)
    Matériau de doublure PTFE: -20 à +90 ° C (-4 à +194 ° F)
    Électrodes: 1.4435 (316L); Alliage C22, 2.4602 (UNS N06022); Tantale

  • Variables mesurées

    Flux de volume, conductivité, flux de masse

  • Max. erreur de mesure

    Flux de volume (standard): ± 0,5% O.R. ± 1 mm / s (0,04 in / s)
    Flux de volume (option): ± 0,2% O.R. ± 2 mm / s (0.08 in / S), spécification plate

  • Plage de mesure

    9 DM³ / min à 162 000 m³ / h (2,5 gal / min à 100 000 gal / min)

  • Max. pression de processus

    PN 40, classe 300, 20k

  • Plage de température moyenne

    Matériau de doublure Caoutchouc dur: 0 à +80 ° C (+32 à +176 ° F)
    Matériau de doublure Polyuréthane: -20 à +50 ° C (-4 à +122 ° F)
    Matériau de doublure PTFE: -20 à +90 ° C (-4 à +194 ° F)

  • Plage de température ambiante

    Matériau de doublure Caoutchouc dur: 0 à +80 ° C (+32 à +176 ° F)
    Matériau de doublure Polyuréthane: -20 à +50 ° C (-4 à +122 ° F)

  • Matériau de logement de capteur

    DN 25 à 300 (1 à 12 \"): alsi10mg, revêtu
    DN 25 à 2000 (1 à 78 \"): acier au carbone avec vernis protecteur
    Boîtier de connexion de capteur (standard): alsi10mg, revêtu
    Boîtier de connexion de capteur (option): polycarbonate

  • Matériau du boîtier de l'émetteur

    Polycarbonat; Alsi10mg, revêtu

  • Degré de protection

    Version compacte: IP66 / 67, boîtier de type 4x
    Version distante du capteur (standard): IP66 / 67, Boîtier de type 4x
    Version distante du capteur (option): IP68, boîtier de type 6P, avec vernis de protection
    Selon en ISO 12944 C5-M / IM1 / IM2 / IM3
    Émetteur Version distante: IP66 / 67, Boîtier de type 4x

  • Affichage / fonctionnement

    Affichage rétro-éclairé à 4 lignes avec contrôle tactile (opération de l'extérieur)
    Configuration via l'affichage local, le navigateur Web et les outils d'exploitation possibles

  • Les sorties

    3 sorties:
    0-20 MA / 4-20 MA HART (actif)
    Sortie d'impulsion / fréquence / interrupteur (passif)
    Sortie d'impulsion / fréquence (passif)
    Sortir de la sortie (passif)

  • Contributions

    Entrée d'état

  • Communication numérique

    HART, PROFIBUS DP, Ethernet / IP, Modbus RS485

  • Source de courant

    AC 100 ... 240 V / AC / DC 24 V

  • Approbations de zone dangereuses

    CCSAUS

  • Approbations et certificats métrologiques

    Étalonnage effectué sur des installations d'étalonnage accréditées (ACC. À ISO / CEI 17025), Namur
    Transfert de garde selon MI-001 ou OIML R49 (classe I en option en combinaison avec une entrée d'entrée 0DN)

  • Approbats de la pression et certificats

    Crn

  • Certificats matériels

    3.1 Matériel

  • Approbations et certificats d'hygiène

    Approbation de l'eau potable: ACS, KTW / W270, NSF 61, WRAS BS 6920
