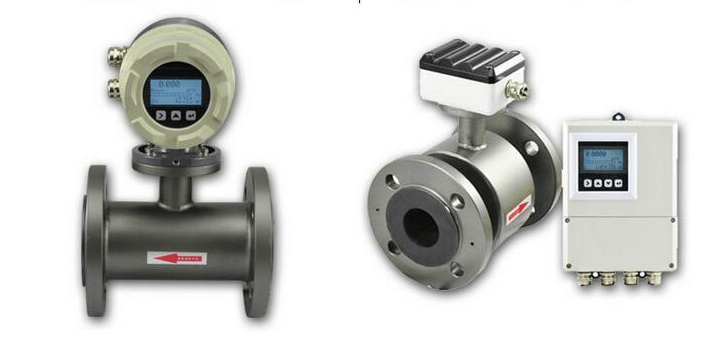

Débitmètre magnétique à bride

Partager sur:
  • La température moyenne peut être de -20 ℃ ~ 200.
  • Vérification intégrée, fonction de diagnostic et détection de tuyaux vide.
  • Mesurer les flux de direction avant et inverse.
  • Électrodes de référence intégrées, pas besoin de connecter une bague de terre.
  • Excitation à double fréquence et point zéro stable.
  • La technologie d'enroulement de la bobine de précision, rend le champ magnétique plus uniforme.
  • Grade de protection élevée, IP65.
  • Pas de pièces mobiles, pas de perte de pression.
  • Haute précision: ± 0,5% de la lecture, ± 0,3% et ± 0,2% en option, Vélocité> 0,3 m / s.
État de disponibilité:
Quantité:


Débitmètre magnétique à bride Introuver

Le débitmètre magnétique à brides fournit une mesure de débit extrêmement précise pour une grande variété d'applications de fluide conductrices. L'écouleur d'eau magnétique est un débitmètre volumétrique qui mesure des liquides ou des boues liquides ayant une conductivité minimale de 5 μs / cm. Basé sur la loi d'induction électromagnétique de Faraday. L'écouleur d'eau magnétique est idéal pour les applications d'eaux usées ou tout liquide sale qui est conducteur ou à base d'eau. Il est largement utilisé dans le traitement de l'eau, la mesure des eaux usées de la protection de l'environnement et le contrôle, la fabrication de papier et d'autres processus de production industrielle et agricole pour la mesure et le contrôle du débit.

Débitmètre magnétique à bride Fmange


    • Non affecté par les modifications de la densité de fluide, de la viscosité, de la température, de la pression et de la conductivité. Le principe de mesure linéaire peut atteindre une mesure de haute précision;

    • Il n'y a pas de pièces de blocage de flux dans le tuyau de mesure. La perte de pression est faible et les exigences relatives aux sections de tuyaux droites sont faibles;

    • Diamètre nominal DN6-DN3000 couvre une large gamme. Il y a beaucoup de choix de doublure et d'électrodes. Il peut répondre aux exigences de mesurer une variété de fluides conducteurs;

    • Le convertisseur adopte une excitation d'onde rectangulaire de fréquence à faible fréquence de fréquence programmable. Il améliore la stabilité de la mesure du débit et a une faible perte de puissance;

    • Le convertisseur adopte un microprocesseur intégré de 16 bits. Traitement numérique complet, vitesse de calcul rapide. Forte capacité anti-interférence, mesure fiable. Haute précision, plage de mesure de débit jusqu'à 1500: 1;

    • Affichage LCD Backlit haute définition. Facile à utiliser, simple à utiliser, facile à apprendre et à comprendre;

    • Avec sortie de signal de communication numérique RS485 ou RS232;

    • Avec la fonction de mesure de conductivité, il peut juger si le capteur est vide ou non. Avec une fonction d'auto-vérification et d'autodiagnostic;

    • Adoptez les périphériques SMD et la technologie SMT) (SMT). Fiabilité de haut-circuit;

    • Peut être utilisé dans des occasions d'explosion correspondantes.

Débitmètre magnétique à brides Spécise

Taille

DN3-DN3000MM (1/8 \"~ 120 \")

Précision

± 0,5% de la lecture, de la vélocité> 0,3 m / s

Conductivité

Liquide normal> 5 μs / cm, di eau> 20 μs / cm

Rapidité

0,1-15 m / s

Qualité de protection

IP65 compact, IP68 séparé

Source de courant

AC85 ~ 250V, DC20V ~ 36V

Type d'électrode

Fixe, grattoir

Consommation d'énergie

<20W

Sortie du signal

4 ~ 20 mA, pouls

la communication

RS485 / Modbus, Hart plus de 4 ~ 20 mA, Hart, Rivebus

Langue

Anglais, chinois (d'autres langues peuvent être fournies sur demande)

Affichage

Affichage LC, 128x128mm, trois lignes, 4 boutons-poussoirs internes

Température ambiante

-25 ~ + 60 ℃ / -77 ~ 140 ℉ capteur -10 ~ + 60 ℃ / -50 ~ 140 ℉ convertisseur

Température du liquide

Intégré: 70 ℃ / 158 ℉ Max séparés: 200 ℃ / 392 ℉ Max Max

Humidité relative

5% ~ 90%

Courant excitant

125MA, 187MA, 250MA, 500mA

Fréquence passionnante

25Hz, 3.125Hz, 2.5Hz, 2Hz

Tube de mesure

Acier inoxydable 304

Bride

Acier au carbone (standard)
Acier inoxydable 304
Acier inoxydable 316

Tuyau droit

Chemin d'entrée ≥ 10D, chemin de sortie ≥ 5D

Certificats

CE 6022120716, ISO9001: 2008, CQC 15001556895 21

Sortie de fréquence

1 ~ 5000 Hz

Electrode

SS316L (standard), Hastelloy C, Hastelloy B, Tantalum titane,
Pintinoirridium, carbure de tungstène couvert en acier inoxydable

Liner

PTFE DN15-DN1600 -20 ~ +120 (-68 ℉ ~ 248)
PFA DN3-DN800 -20 ~ +120 (-68 ℉ ~ 248)
F46 DN25-DN1800 -20 ~ +120 (-68 ℉ ~ 248)
Néoprène DN40-DN3000 -10 ~ + 80 (-50 ℉ ~ 176)
Polyuréthane DN40-DN1600 -10 ℃ ~ + 60 (-50 ℉ ~ 140)
FLS DN40-DN1800 -10 ~ + 200 (-50 ℉ ~ 392)

Pression de processus

4.0 MPa (DN3-DN150)
1.6 MPa (DN200-DN600)
1.0 MPa (DN700-DN1000)
0.6 MPa (DN1200-DN3000)

Standard de bride

ANSI B16.5 150 #, 300 #, 600 #
EN1092-1 PN10, PN16, PN25, PN40
JIS B2220 10K, 20K, 40K



Matériau d'électrode

Applications

Acier inoxydable 316L

Applicable dans l'eau, les eaux usées et les médiums corrosifs. Vidiquement utilisé dans les industries de l'essence, de la chimie, de la carbamide, etc.

Hastelloy B (HB)

Avoir une forte résistance à l'acide chlorhydrique de toute consistance inférieure à la bioling piont.
Également résistables contre le vitriol, le phosphate, l'hydrofluoricacide, l'acide organique, etc. qui sont acides oxydables, alcalins et non oxydables.

Hastelloy c (HC)

Soyez résistant à l'acide oxydable tel que l'acide nitrique, l'acide mixte, ainsi que le sel oxydable tel que Fe +++, Cu ++ ASTND Water Water

Titane

Applicable dans l'eau de mer et les types de chlorure de chlorure, de sel d'hypochlorite, d'acide oxydable (y compris de fumage acide nitrique), d'acide organique, d'alcali, etc.
Non résistant à un acide réducteur pur (tel que l'acide sulfurique, la corrosion d'acide chlorhydrique.
Mais si l'acide contient de l'antéoxydant réduit considérablement la corrosion.

Tantale

Avoir une forte résistance aux médiums corrosifs similaires au verre
Est presque applicable à tous les médiums chimiques.
Sauf pour l'acide hydrocluorique, l'oléum et l'alcalin.

Platine-iridium

Presque être applicable dans tous les médiums chimiques, à l'exception du sel d'ammonium.

Acier inoxydable couvert
Le carbure de tungstène

Applicable dans les médiums d'aucune abrasion corrosive et faible.


-Manuals

Débitmètre magnétique à bride

-Fiche technique


Application à débitmètre magnétique à brides

Le débitmètre électromagnétique à brides peut être utilisé pour mesurer le flux de volume de fluide conducteur dans un pipeline fermée. Il est largement appliqué dans la mesure du débit et le contrôle dans les domaines de l'industrie chimique et du pétrole, de l'industrie de la métallurgie, de l'eau et des eaux usées, de l'agriculture et de l'irrigation, de l'industrie du papier, de l'industrie alimentaire et des boissons et de l'industrie pharmaceutique.

La prémisse de l'utilisation d'un débitmètre magnétique est que le liquide mesuré doit être conducteur. La conductivité du liquide ne peut pas être inférieure au seuil, la limite inférieure. Si la conductivité est inférieure au seuil, cela provoquera une erreur de mesure jusqu'à ce qu'il ne puisse pas être utilisé.

Il peut être mesuré même si la valeur dépasse le seuil et que l'erreur d'indication ne change pas beaucoup. La valeur seuil du débitmètre électromagnétique général est comprise entre 10 et 4 ~ (5 × 10-6) S / cm, selon le modèle. Cela dépend également de la longueur de la ligne de signal d'écoulement entre le capteur et le convertisseur et sa capacité distribuée. Le manuel du produit stipule généralement la longueur de la ligne de signal correspondant à la conductivité.


Débitmètre équivalent

Nos débitmètres magnétiques ont des performances fiables et un prix bas, peuvent être équivalents à de nombreuses débitmètres magnétiques de marques supérieurs, ci-dessous sont les marques de débitmètre magnétique de remplacement et des séries à faible coût.


Endress + Hauser, série de débitmètre de la série Promag pas cher équivalent

KROHNE, OPTIFLUX MAG Remplacement économique

ABB Débitmètre électromagnétique faible coût peu coûteux

Les débitmètres magnétiques de la série Admag de Yokogawa équivalent

ROSEMOUNT 8750W Débitmètre magnétique, remplacement de la série 8700W à bas prix et temps de livraison rapide.
