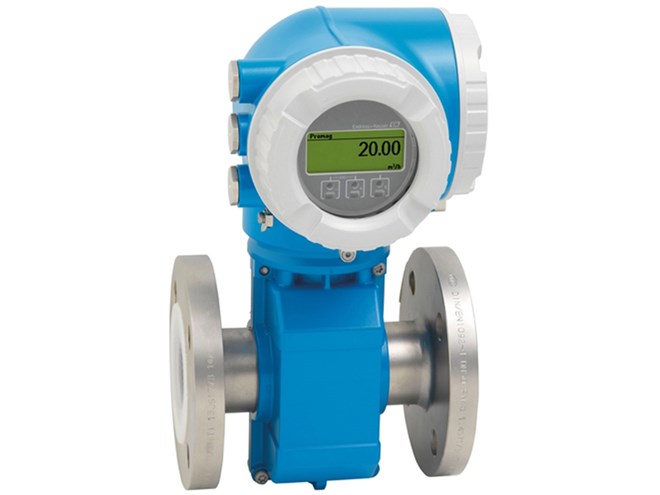

Débitmètre électromagnétique Endress+Hauser Proline Promag P 300

Partager sur:

Prédécesseur

  • Promag 50P
  • Promag 51P
  • Promag 53P
  • promag 50E
  • promag 53E
État de disponibilité:
Quantité:

E + H PROLINE PRLINE PROMINE POT Débitmètre électromagnétique Introduction

E + H PROLINE PRLINE PROMINE POT 300 Débitmètre électromagnétique mesure le débit de volume, la conductivité et le flux de masse. Il est conçu pour les applications chimiques et de processus avec des liquides corrosifs et des températures de support les plus élevées. Le principe de mesure bidirectionnel ne dépend pas de la pression, de la densité, de la température et de la viscosité. Parce qu'il n'a pas de pièces mobiles, le PROMAG P 300 est sans entretien et les applications ne subissent aucune perte de pression en raison de la constriction de la section.

E + H PROLINE PRLINE PROMAG P 300 Débitmètre électromagnétique Caractéristique

  • Mesure le flux de volume, la conductivité et le flux de masse

  • DN 15 à 600 (1/2 à 24 dans) Gamme de diamètre nominal

  • Plages de température des médias:

    • Doublure PFA: -4 à 302 ° F (-20 à 150 ° C)

    • Doublure haute température PFA: -4 à 356 ° F (-20 à 180 ° C)

    • Doublure PTFE: -40 à 266 ° F (-40 à 130 ° C)

  • Jusqu'à 3 sorties:

    • 4-20 mA Hart (actif / passif)

    • 4-20 MA Wirelesshart

    • Sortie d'impulsion / fréquence / commutateur (actif / passif)

    • Sortie de relais

  • Erreur mesurée maximale:

    • Flux de volume (standard): ± 0,5%

    • Flux de volume (facultatif): ± 0,2%

  • PN 40, classe 300, pression maximale maximale JIS 20K

  • Aucune perte de pression dû à la constriction de la section transversale

  • Option d'affichage rétro-éclairé à 4 lignes

  • IP66 / 67, boîtier standard de type 4x

    • IP69 (facultatif)

  • ATEX, IECEX, CCSAUS, INMETRO, NEPSI, EAC (facultatif)

  • Technologie de coeur (facultatif)

  • Les prédécesseurs comprennent: Promag 50e, PROMAG 50P, PROMAG 51P, PROMAG 53E, PROMAG 53P


E + H Proline Promag P 300 Compteur de débit électromagnétique Spécification

  • Principe de mesure

    Électromagnétique

  • titre de produit

    débitmètre à haute température pour les applications de process avec un émetteur compact, facilement accessible.
    Dédié aux applications chimiques et de traitement avec des liquides corrosifs et aux températures élevées et moyennes.

  • caractéristiques du capteur

    applications diverses - grande variété de matériaux. humidifiées la mesure du débit d'économie d'énergie - pas de perte de pression due à la constriction de section. Sans entretien - pas de pièces mobiles.
    Diamètre nominal: max. DN 600 (24 \"). Toutes les approbations communes Ex.

  • Caractéristiques de l'émetteur

    Accès complet au processus et des informations de diagnostic - nombreux, E / S et combinable bus de terrains. Réduction de la complexité et de la variété - la fonctionnalité E / S librement configurable. vérification intégrée - la technologie Heartbeat.
    Doublure en PTFE ou PFA. Compact boîtier à deux compartiments avec jusqu'à trois des E / S. Ecran rétro-éclairé avec contrôle tactile et un accès Internet. Affichage à distance disponibles.

  • plage de diamètres nominaux

    DN 15 à 600 (½ à 24 \")

  • matériaux humidifiés

    Doublure: PFA; Ptfe
    Electrodes: 1,4435 (F316L); Alliage C22, 2,4602 (UNS N06022); Tantale; Platine; Titane

  • variables mesurées

    Flux de volume, conductivité, flux de masse

  • Max. erreur de mesure

    Flux de volume (standard): ± 0,5% O.R. ± 1 mm / s (0,04 in / s)
    Flux de volume (option): ± 0,2% O.R. ± 2 mm / s (0,08 in / s)

  • Plage de mesure

    4 DM³ / min à 9600 m³ / h (1 gal / min à 44 000 gal / min)

  • Max. pression de processus

    PN 40, classe 300, 20k

  • Plage de température moyenne

    Matériau de doublure PFA: -20 à + 1550 ° C (-4 à +302 ° F)
    Matériau de doublure PFA haute température: -20 à +180 ° C (-4 à +356 ° F)
    Matériau de doublure PTFE: -40 à +130 ° C (-40 à +266 ° F)

  • Plage de température ambiante

    Matériau de bride acier au carbone: -10 à +60 ° C (+14 à +140 ° F)
    Matériau de bride Acier inoxydable: -40 à +60 ° C (-40 à +140 ° F)

  • Matériau de logement de capteur

    DN 15 à 300 (½ à 12 \"\"): alsi10mg, revêtu
    DN 350 à 600 (14 à 24 \"\"): acier au carbone avec vernis protecteur

  • Matériau du boîtier de l'émetteur

    Alsi10mg, revêtu; 1.4409 (CF3M) similaire à 316L; Acier inoxydable pour la conception hygénique de l'émetteur

  • Degré de protection

    Standard: iP66 / 67, boîtier de type 4x

  • Affichage / fonctionnement

    Affichage rétro-éclairé à 4 lignes avec contrôle tactile (opération de l'extérieur)
    Configuration via l'affichage local et les outils d'exploitation possibles
    Affichage à distance disponible

  • Les sorties

    3 sorties:
    4-20 mA Hart (actif / passif)
    4-20 MA Wirelesshart
    4-20 mA (actif / passif)
    Sortie d'impulsion / fréquence / commutateur (actif / passif)
    Double sortie d'impulsion (actif / passif)
    Sortie de relais

  • Contributions

    Entrée d'état
    4-20 matricule

  • Communication numérique

    Hart, PROFIBUS DP, PROFIBUS PA, Fondation FieldBus, Modbus RS485, PROFINET, Ethernet / IP, OPC-UA

  • Source de courant

    DC 24 V
    AC 100 à 230 V
    AC 100 à 230 V / DC 24 V (zone non dangereuse)

  • Approbations de zone dangereuses

    ATEX, IECEX, CCSAUS, INMETRO, NEPSI, EAC, UK EX

  • Sécurité des produits

    CE, C-COT, Marquage EAC

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon la CEI 61508, applicable dans les applications pertinentes sur la sécurité conformément à la CEI 61511
