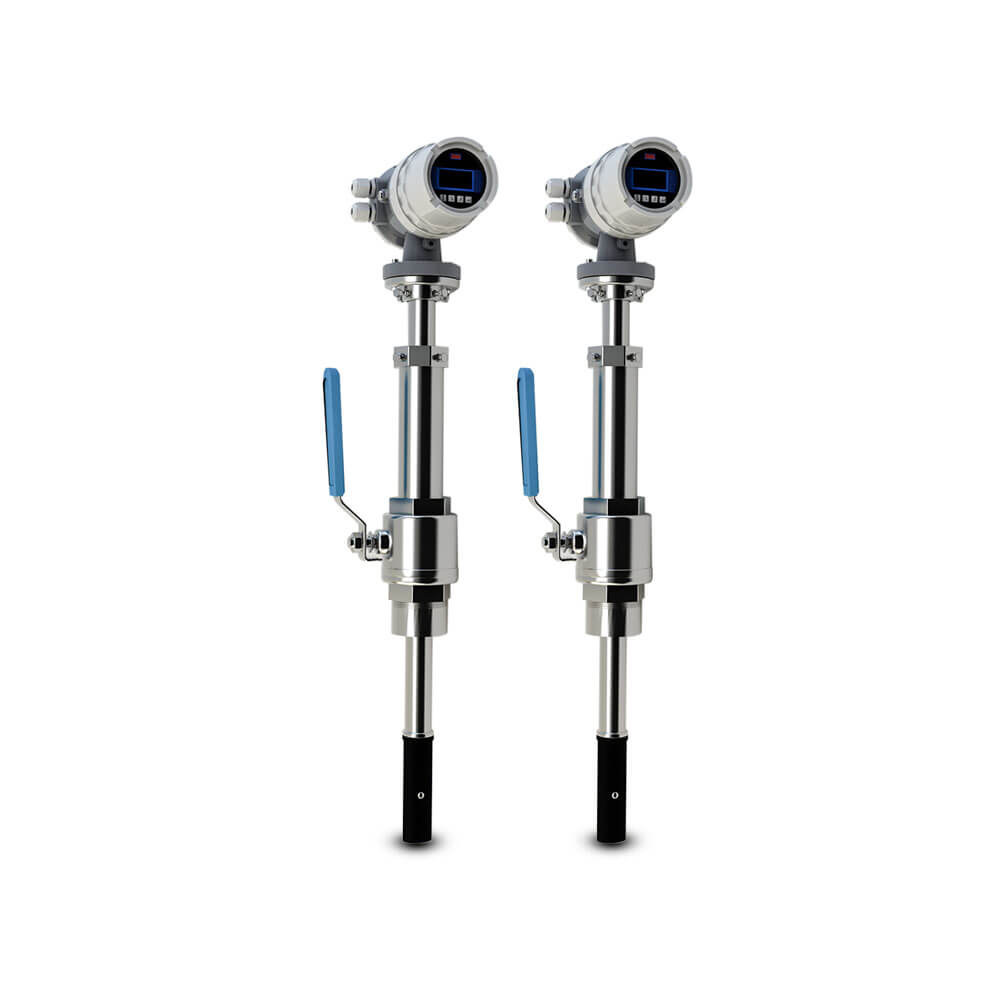

Débitmètre magnétique à insertion

Partager sur:
  • Tailles applicables: 2 \"~ 120 \" (50 ~ 3000 mm)
  • Pression de fonctionnement: ≤ 1,6 mPa
  • Plage de vitesse de 0,5 ~ 10m / s
  • Précision: ± 1,5%
  • Conductivité du milieu mesuré: ≤ 20 μs / cm
  • Matériaux d'électrode: 316L, Hastalloy, Ti, Ni, Tantalum
État de disponibilité:
Quantité:


Débitmètre magnétique d'insertionintroduction

Un débitmètre magnétique d'insertion, également appelé débitmètre électromagnétique d'insertion, est un débitmètre de type d'insertion. Un débitmètre magnétique d'insertion peut être installé sans arrêter le débit. Convient au grand diamètre DN300-3000.

L'insertion du débitmètre magnétique adopte une technologie de prise de pression et d'installation. Un débitmètre électromagnétique d'insertion est composé d'un capteur électromagnétique d'insertion et d'un convertisseur d'écoulement électromagnétique.

L'installation peut être divisée en un type d'installation en ligne de la vanne de coupe et du type d'installation de commande d'eau sans vannes d'arrêt. Le débitmètre magnétique d'insertion est approprié pour mesurer le débit de volume de divers liquides conducteurs dans le pipeline. Il peut également être utilisé pour mesurer des liquides conducteurs corrosifs tels que l'acide, l'alcalin et le sel.


Débitmètre magnétique d'insertion Fmange


Comparé au débitmètre électromagnétique du segment de tuyau, les avantages de l'insertion de débitmètre magnétique:

  • Pas besoin de couper de l'eau, coupez le pipeline, installez directement sur l'ancien pipeline;

  • Facile à démonter pendant la maintenance;

  • Convient particulièrement aux pipelines de grand diamètre, avec des performances élevées;

  • La précision est inférieure au type de la bride, et elle est principalement utilisée pour le contrôle des processus plutôt que pour la mesure;

  • Il peut être transformé en une pièce d'une seule pièce ou de composante;

  • La structure électromagnétique d'insertion peut être facilement installée et démontée sans arrêter l'eau sous une pression faible ou sous pression. Par conséquent, il convient très bien à la mesure du fluide des pipelines existants et facilite la maintenance et la réparation des instruments.

  • La précision de mesure n'est pas affectée par les modifications des paramètres physiques tels que la température, la pression, la densité, la viscosité, la conductivité (tant que la conductivité est supérieure à 20μs / cm) du milieu mesuré.

  • Le capteur n'a presque aucune perte de pression et une perte d'énergie extrêmement faible.

  • Grande plage de mesure de débit. Le débit à grande échelle dans le tuyau mesuré peut être réglé arbitrairement de 1M / S à 10 m / s, et le signal de sortie a une relation linéaire avec le débit.

  • Le débitmètre non seulement a une sortie de courant standard de 0 ~ 10mA ou 4 ~ 20mA, mais également une sortie de fréquence 1 ~ 5KHz


Débitmètres magnétiques d'insertionspécification



Conductivité des médias:> 20 μs / cm
Tailles:2 \"~ 120\" (50-3000mm)
Plage de mesure:0,5 - 10 m / S - BI-directionnel
Température:Jusqu'à 248 ° F (120 ° C) max.
Pression:Jusqu'à 230 psig (1.6MPA) max.
Matériaux de construction:Logement de transmetteur: Sonde en aluminium: SS # 304 (STD), 316L, TI Electrode: 316L, HC-22, HB3, TI
Précision:± 1,5% de la lecture (vélocité v≥1m / s)
Affichage:Débit, vitesse de débit, pourcentage, flux total
Résistance à la terre:Doit être ≤ 10 Ω
Protection:IP 65 ou IP 68 (submersible, avec style distant)
Lien:Soudure, soupape à rotule (filetée et bride)
Température ambiante:-13 à 140 ° F (-25 à 60 ° C)
Entrée de câble:2 x pg11
Les sorties:4-20mA, pouls
La communication:RS232 / 485 / Hart, Modbus
Configuration requise:19-36 VDC, 12-15W, 85-265 VAC, 45-63 Hz, ≤20W




-Manuals

Débitmètres magnétiques d'insertion

-Fiche technique


Application de débitmètre magnétique d'insertion

  • Eau potable

  • Distribution d'eau

  • Stations de pompage

  • Filtre équilibrage et lavage à contre-courant

  • Récupérer de l'eau

  • Eau traitée

  • Eau d'irrigation

  • Eau de refroidissement

  • Eau naturelle
