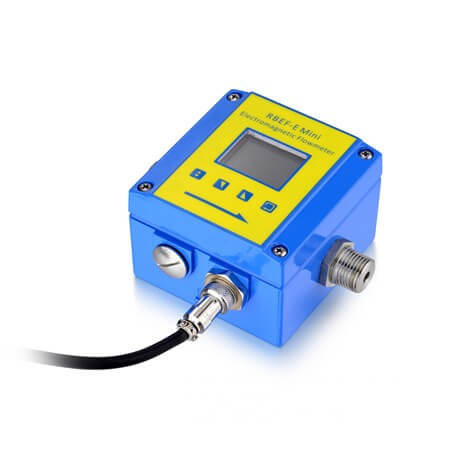

Compteur magnétique à faible débit

Partager sur:
  • Faible investissement et coûts d'exploitation
  • ± 0,5% de la lecture de la lecture (de 0,25 fps à 15 fps [0,08 à 4,6 m / s])
  • Ratio de radiateur large de 60: 1
  • Non intrusive, pas de pièces mobiles à porter, entretien, frais de réparation bas et tolère les flux élevés sans dommage
  • L'alésage légèrement modifié permet un débit non obstruée et minimise les perturbations de l'écoulement et les exigences de conduite droite
  • 7 tailles de ligne (1/2 \", 3/4 \", 1 \", 1-1 / 2 \", 2 \", 3 \", et 4 \")
  • Logement porté avec \"Supports thermiques de puits \" pour capteurs (gestion de l'énergie)
État de disponibilité:
Quantité:


Mètres magnétiques à faible débitintroduction

Débitmètre magnétique à faible débit (mini-débitmètre magnétique) extrêmement compact, à faible coût, à débitmètre magnétique inductif (y compris émetteur et capteur), le mini-débitmètre magnétique inductif est plein d'alésage pour une mesure à faible débit et la solution idéale pour mesurer le débit des liquides conducteurs dans des applications lorsque la fiabilité et la perte à basse pression d'un magmètre sont souhaitées à un prix économique par rapport aux modèles d'extrémité supérieure. Ce magmètre mesure le flux en utilisant le principe inductif magnétique. Selon la loi de Faraday d'induction magnétique, le courant est induit dans un conducteur lorsqu'il se déplace à travers un champ magnétique. La quantité de courant induite est directement proportionnelle à la vitesse du conducteur en mouvement. Un liquide conducteur traversant le corps du débitmètre agit comme le conducteur. Le corps du débitmètre contient un ensemble de bobines électromagnétiques générant le champ magnétique. Les électrodes montées dans le corps du débitmètre collectent le courant, dont la magnitude est proportionnelle au débit.



Le débitmètre magnétique à faible débit est une surveillance de flux liquide conçue spécialement conçue dans des procédés industriels tels que pour les aliments et les boissons, le contrôleur de remplissage chimique et pharmaceutique, les applications de plomberie.


Les MagMesters sont idéales pour une utilisation dans le domaine de l'ingénierie mécanique et de la construction de plantes, aucune pièce mobile, RS485, fréquence et sortie de 4 à 20 mA, sans entretien, la section d'entrée minimale minimale et l'instrument est disponible en trois tailles différentes. Tous les débitmètres magnétiques inductifs seront livrés avec un certificat d'étalonnage de travaux.

Mètres magnétiques à faible débit Fmange


    • Doublures de PE, PEEK ou CERAMIC

    • Vitesse fluide plage de 0,01 m / s - 10m / s, idéale pour les applications de débit

    • ½ \"Connexions de processus NPT ou BSP

    • Idéal pour les applications de débit extrêmement basse

    • Caractéristiques un capteur de température PT1000 intégré; Résolution de 0,1 ° F

    • Disponible avec des électrodes SS # 316L ou Hastelloy C

    • Haute précision - ± 0,5% de la lecture (vitesse> 0,6 m / s) ou ± 3mm / s (vitesse ≤ 0,6 m / s)

    • Disponible avec des sorties de relais de 4-20mA et de 0-5KHz et 2A

    • RS485 Modbus; Facultatif pour la version W / Affichage, Standard pour la version aveugle

Mètres magnétiques à faible débit Spécise



Tailles:½ \"NPT / BSPP6, 8 ou 10mm I.d.
Plage de mesure:0,01 m / S - 10 m / s, bidirectionnel
Température:140 ° F (60 ° C) pour PE, 195 ° F (90 ° C)
Précision:± 0,5% de la lecture (vélocité> = 0,5 m / s)> 0,6 ou ± 3 m / s (vitesse <0,6 m / s)
Pression:Jusqu'à 150 psig (10 Barg)
Matériel :Tube de mesure: PE, Peek ou Céramique
Conductivité:doit être ≥ 20 μs / cm
Electrode et mise à la terre:Acier inoxydable # 316L, hastelloy c
Protection:IP 65
Logement:Aluminium (standard)
Température ambiante:-15 ~ 140 ° F (-25 ~ 60 ° C)
Entrée de câble:2 x pg11
Excitation de résistance:Doit être moins de 10 Ω
Connexions de processus:G-½ \"ou ½ \" NPT aluminium (standard), acier inoxydable # 316 (facultatif)
Source de courant :24 VDC, ≤ 100mA

Sélection de modèle de débitmètre magnétique à faible débit


La taille du tuyau

1.5

Dn1.5

3

DN3

6

Dn6

8

DN8

10

DN10

15

DN15

20

Dn20


Puissance

D

18-36VDC


Affichage

N

Aveugle

NH

Aveugle + pochette de poche (communicateur RS485)

D

Avec affichage


Electrode

S

SS316L

H

Hc


Doublure

paquet

Piquer

C

Céramique


Sortir

A

4-20MA

P

Impulsion

R

Relais

M

RS485

S

D'autres, pls clarifier


Saisir

N

Sans capteur de température

T

Avec capteur de température


Température

1

90 pour pommeau ou céramique

2

Spécial, clarifier


Type de connexion

G1 / 2

G 1/2 \"- ISO 228 externe

G1 / 4

G 1/4 \"- ISO 228 externe


Npt1 / 4

Npt1 / 4 \"

VACARME

Bride DIN (SS304)

Ansi

Bride d'ANSI (SS304)

S

D'autres, pls clarifier


Gamme de flux

1

0,3 à 0,6 m / s

2

Plus de 0,6 m / s


-Manuals

Mètres magnétiques à faible débit

-Fiche technique


Application de mètres magnétiques à faible débit

Spécial est conçu pour la surveillance des flux, la mesure du débit, la posologie et le comptage:


Food & Beverages:

Système de dosage modulaire pour remplir des liquides conducteurs dans des machines d'emballage (machine de remplissage de débitmètre)


  • L'eau

  • Boissons non alcoolisées

  • Lait et laiterie

  • Bière

  • Jus de fruits et autres fluides avec fibres


Contrôle des processus chimiques;

Systèmes de refroidissement et circuits de refroidissement

Pharmaceutique;

Applications de plomberie

Pour les animaux automatisés (tels que le mollet, le cochon et le poulet)
