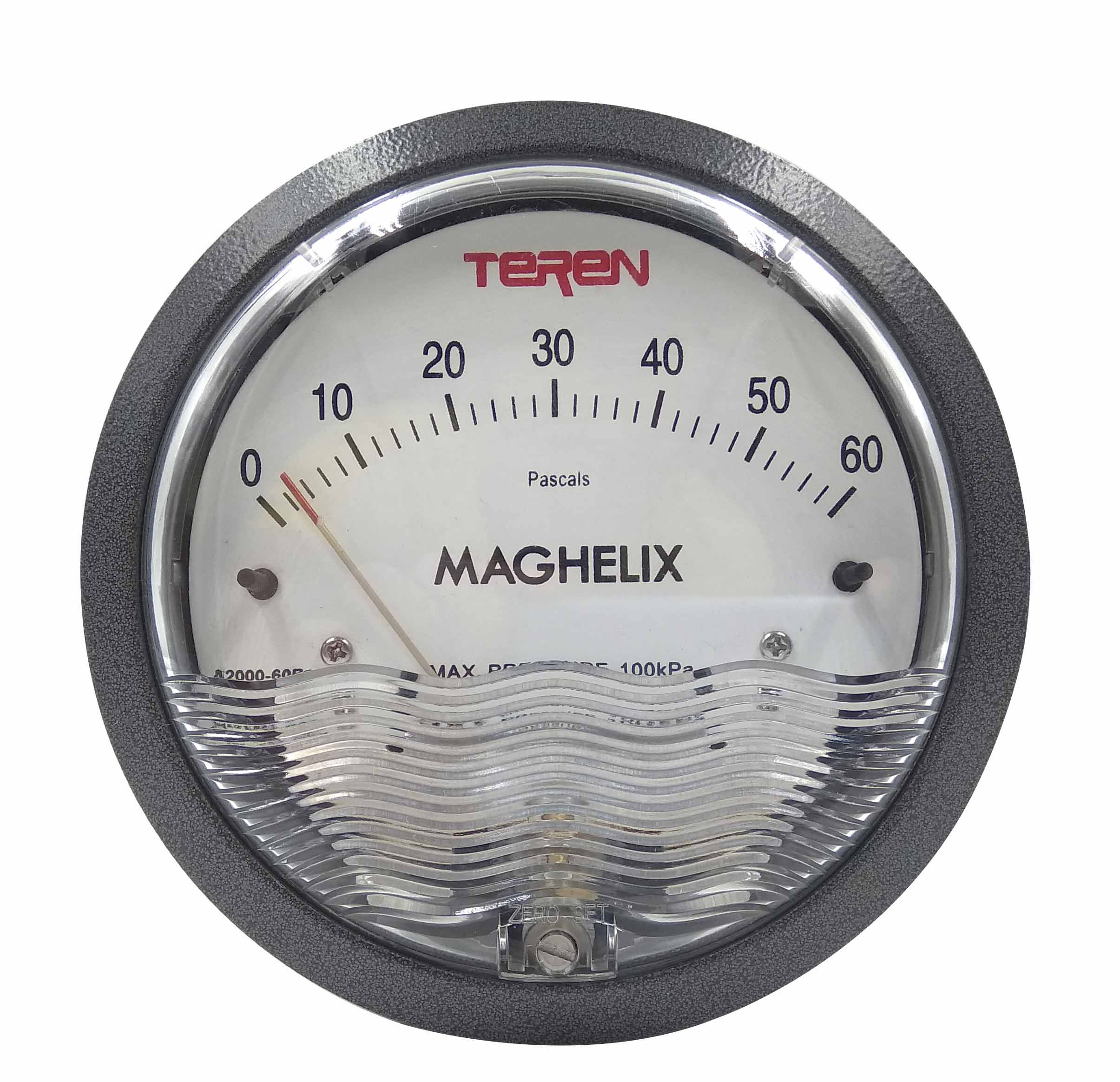

Manomètres différentiels

Partager sur:
• Jauge différentielle sans résistance pour toutes les installations à gaz non corrosifES
• Étui en aluminium moulé sous pression de qualité industrielle
• Tolérance de la température extrême avec joint torique
• Vis de réglage ré-zéro facilement accessible
• Précision de 2% de la pleine échelle *

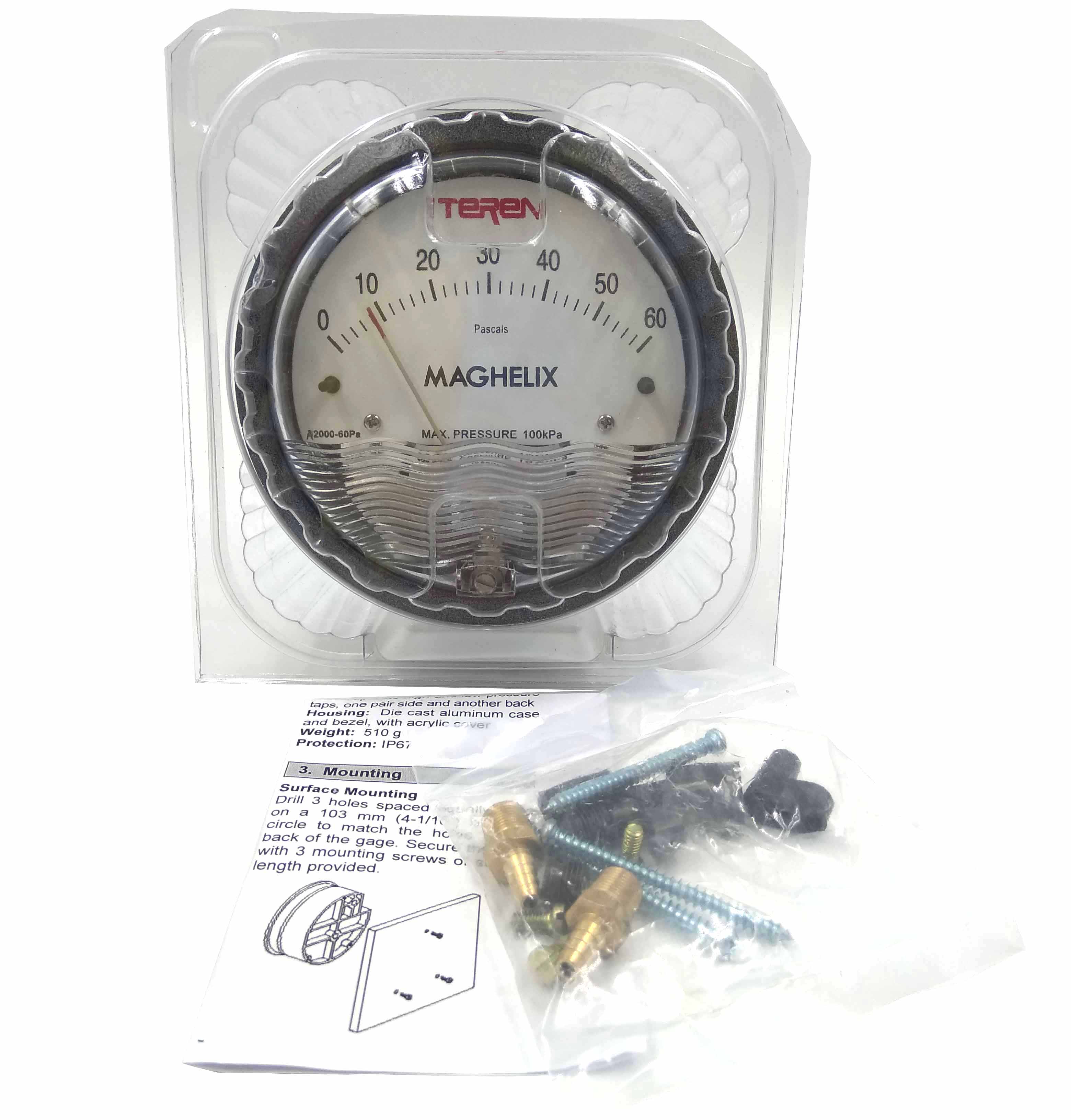

• 3 adaptateurs de montage avec vis inclus, autres accessoires de montage également disponibles
État de disponibilité:
Quantité:

Matériaux de pression différentielle Introduction

La jauge de pression différentielle mesure la différence de pression entre deux connexions. En conséquence, imaginons une application où vous avez un réservoir à 100 psi et un autre à 95 psi. Si vous connectez une jauge de pression différentielle entre ces deux réservoirs, vous allez lire 5 psi.


Il existe quelques modèles de jauge différents pour atteindre cette pression, mais une pression différentielle plus des fabricants, une conception appelée \"couplage magnétique\". \"Chaque jauge a un piston magnétique qui se déplace comme une scie à la mer en fonction de la pression différentielle. En conséquence, le mouvement linéaire de ce piston magnétique pousse et tire sur un aimant rotatif qui se connecte au pointeur. Ce «rack magnétique et pignon \» fournissent la lecture.


Caractéristiques de la pression différentielle

  • Application de filtre à l'aide de la bande de couleur

  • Différentes méthodes de montage de jauges de pression différentielles

  • Commutateurs électriques et jauges de pression différentielle

  • Dériver le principe de Bernoulli


Carges de pression en acier inoxydable Spécification

  • Température ambiante: -70 ~ 60 ° C

  • Pression nominale: -68 ~ 103kpa

  • Surtensionnalité: environ 172kpa surtension lorsque le bouchon en caoutchouc a été précipité pour s'ouvrir.

  • Connexion de processus: trous de pression élevée et basse pression sont 1/8 \"du canal spinal fileté, deux (côté et arrière d'un groupe)

  • Matériau de logement: pièces en aluminium moulé sous pression, pièces de corps en aluminium et chromé après 168 heures test de bain de sel, le revêtement final d'extérieur gris foncé.

  • Précision: à 21 ° C est ± 2% de type FS (- 125PA; 250pa de type est de 2%, - 60Pa, type 2%)



-Manuals

Jauges de pression différentielles

-Fiche technique


Jauges de pression différentiellesapplication

Les jauges de pression différentielles sont probablement quelques-unes des produits les plus sous-utilisés et mal compris dans la fabrication. À la suite d'un manque presque complet de mention de l'éducation d'ingénierie, nous voyons des ingénieurs en utilisant constamment deux jauges de pression standard, lorsqu'elles pouvaient simplement utiliser une jauge de pression différentielle. À partir des applications impliquant un système de filtration, mesurer les débits à l'aide du principe de Bernoulli, affichant des niveaux de liquide dans des réservoirs cryogéniques, détectant des fuites dans des systèmes, et bien plus encore, ces instruments capables doivent faire partie de la boîte à outils de chaque ingénieur. Pour cette raison, nous avons mis cette page ensemble pour avoirperçu certaines des applications de ces jauges. Surtout, nous espérons que cela vous offre un bon point de départ lors de la conception de vos systèmes.

Soins de santé, microélectronique, aérospatiale, ingénierie de l'environnement, ingénierie biologique, pharmacie, bâtiment intelligent, CVC, alimentation et boisson, traitement électronique de précision
