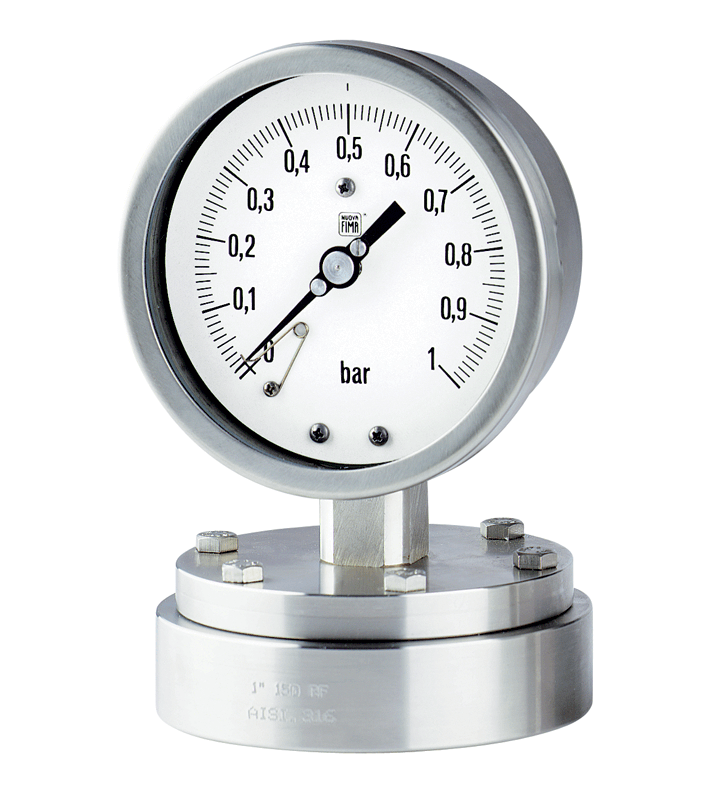

Manomètre à membrane

Partager sur:
  • Précision: (Ajouter une précision de l'instrument) ± 0,5%
  • Température de travail: -45- + 150
  • Matériau de diaphragme: HASTELLY B, HASTELLY C, TANTALUM, TITANIUM, MONEL 316L PEE PEE PEE MATERIEL DE CHAUDS: 321, 304, 316L (ou + PTFE)
  • Connexion: thread M20 * 1.5,1 / 2 \"NPT Autre sur demande
  • Liquide de remplissage: en tant que média différent, huile fluorocarbonée optionnelle, -60- + 120, huile alimentaire, -20- + 200 ℃
État de disponibilité:
Quantité:

Jauges de pression de diaphragme Introduction

Jauge de pression de diaphragme, également appelée manomètre à membrane, est un dispositif qui utilise la déviation d'une membrane mince flexible appelée «diaphragme» pour mesurer la pression du fluide dans un système. La membrane isole les composants de travail interne de la jauge de pression du support empêchant toute contamination. Cette propriété rend la jauge de pression de diaphragme appropriée à utiliser avec un milieu liquide corrosif ou contaminé ou gazeux.

Cette jauge de pression est utilisée pour une mesure à basse pression et est utilisée dans des applications telles que la mesure de la pression atmosphérique ou la pression de surveillance dans une cartouche de gaz.


Les jauges de pression de diaphragme fonctionnent

  • Matériau de jauge: le matériau de boîtier de la jauge et en particulier les pièces qui sont en contact avec le support doivent être chimiquement compatibles. Étant donné que la jauge de pression de diaphragme est principalement utilisée avec un milieu corrosif ainsi que très visqueux, l'acier inoxydable est le choix préféré de matériau. D'autres matériaux de logement communs comprennent l'aluminium et le cuivre. Voir notre tableau de compatibilité chimique pour plus de détails sur la compatibilité des matériaux.

  • Gammes de pression: une jauge de pression de diaphragme est un choix idéal pour les applications de mesure à basse pression. Pour les applications générales, la jauge de pression doit pouvoir résister aux gammes de pression maximales et minimales. La pression maximale ne doit pas être supérieure à 75% de la plage complète et de 65% pour la plage de pulsation.

  • Plage de température: l'exigence de température de l'application doit être dans la limite de température que la jauge de pression peut résister. Les jauges de pression de diaphragme typiques peuvent résister à la plage de température de -20 ° C à 100 ° C (-4 ° F à 212 ° F), mais examinez les spécifications.

  • Taille du diaphragme: Dans la sélection de la taille de la diaphragme, la règle générale est, abaissez la pression, la taille de la diaphragme plus grande, et inversement. Pendant la mesure de la pression, le diaphragme doit être suffisamment grand pour déplacer une quantité suffisante de volume de fluide. Pour une mesure basse pression, un déplacement de volume plus important est requis qui nécessite un diaphragme plus important pour créer suffisamment de déplacement. De même, pour la mesure à haute pression, le déplacement à faible volume est généralement suffisant, ce qui peut être rempli par un diaphragme plus petit.

  • Support fluide: Contrairement à d'autres supports vicieux, les supports cristallisants et contaminés peuvent obstruer le point d'entrée de pression étroit ou même à la chambre de pression. Pour éviter un tel risque, une jauge de pression de diaphragme avec une bride de connexion ouverte peut être utilisée pour éliminer les problèmes de sabot.

  • Unité de pression: l'unité de mesure de la pression pour la jauge de pression de diaphragme est la barre ou le PSI. La pression peut généralement aller de -1 à 400 bars.


Spécification des jauges de pression de diaphragme

Les jauges de pression de diaphragme ont un mécanisme de travail simple, il consiste en une mince membrane circulaire d'une feuille métallique appelée diaphragme pouvant être plat ou ondulée. Lorsque la pression est appliquée, la déviation dans le diaphragme doit être linéaire. Un diaphragme plat peut assurer la linéarité uniquement pour les petites déviations. Ainsi, pour une application industrielle, un diaphragme ondulé est préféré. Le diaphragme peut être soudé ou serré entre la paire de brides. Le diaphragme soudé est généralement préféré dans les applications sanitaires afin d'empêcher tout potentiel de fuite.


Le diaphragme sépare l'environnement dans la jauge où un côté peut être exposé à l'atmosphère et que l'autre côté peut être enfermé. Cette séparation multimédia garantit que les composants de jauge internes sont protégés lors de la fonction de travail corrosif ou visqueux.


Lorsque la pression est appliquée sur le système via l'entrée, il provoque la déflexion du diaphragme. Cette déflexion est traduite dans le mouvement du pointeur via le lien et les engrenages, affichant finalement la mesure précise de la variation de la pression. La pression est généralement spécifiée dans la barre ou le PSI (livre par carré) et il existe différentes classes de précision pour indiquer la déviation maximale. Lisez notre article technique pour en savoir plus sur les jauges de pression et la façon dont ils fonctionnent.

jauge de pression de diaphragme

-Manuals

Jauge de pression de diaphragme

-Fiche technique


Application de jauges de pression de diaphragme

Les jauges de pression de diaphragme ont été utilisées avec succès par de nombreuses industries pour des applications de mesure de pression absolues et différentielles. La possibilité de séparer les supports et d'éviter la contamination permet d'utiliser dans des applications où la pureté est souhaitée. Il convient également aux industries qui nécessitent de traiter avec des fluides corrosifs. Certaines industries ayant une applicabilité pour la jauge de pression de diaphragme peuvent inclure:


  • Nourriture et boisson

  • Pharmaceutique

  • Pétrochimique

  • Exploitation minière

Les jauges de pression sont utilisées dans une grande variété d'applications en plus de ce qui précède. Il existe des jauges de pression destinées à être utilisées dans des aspirateurs, sur des compresseurs d'air, dans des applications hydrauliques et même pour les filtres de piscine.
