Manomètres à tube manométrique

Partager sur:
  • Jauges de pression de tube Bourdon
  • Boîtier en acier ou en acier inoxydable
  • Pièces mouillées: laiton (alliage cu)
  • Taille du cadran: 40 mm à 100 mm
  • Gammes de -1 ... 0 à 0 ... 400 bars
  • Précis et rentable
État de disponibilité:
Quantité:

Jauges de pression de tube Bourdon Introduction

Les jauges de pression du tube de Bourdon sont utilisées pour la mesure des pressions relatives à partir de 0,8 ... 100 000 psi. Ils sont classés comme des instruments de mesure de pression mécanique et fonctionnent sans aucune puissance électrique.

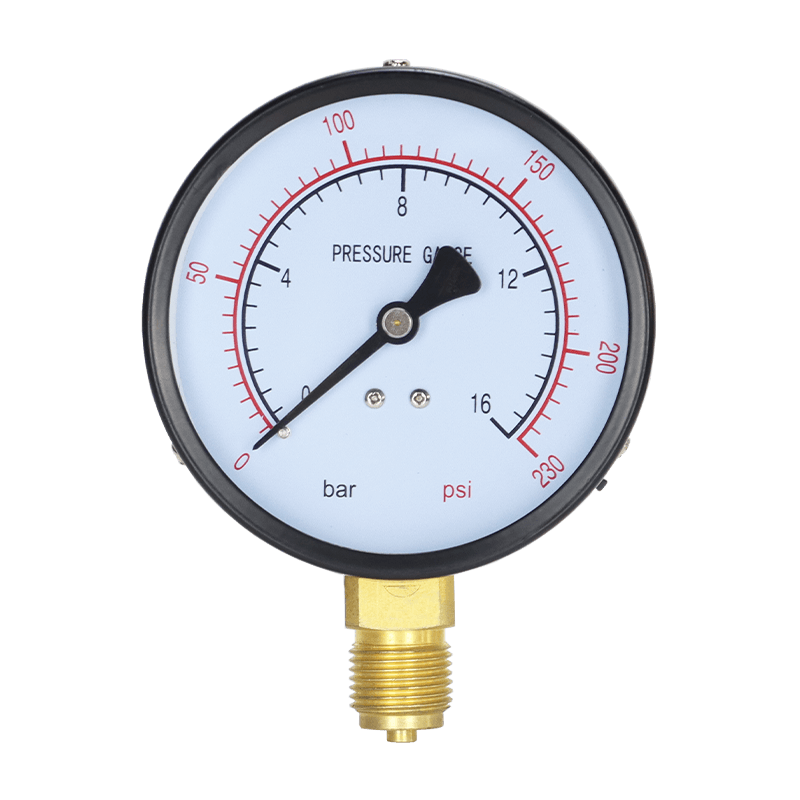

Jauge de pression de tube Bourdon standard

Ces jauges de pression de tube Bourdon conviennent aux milieux liquides ou gazeux, qui ne sont pas très visqueux ou cristallisants, tant qu'ils n'attaquent pas de pièces en alliage de cuivre. La plage de mesure couvre 0,6 ... 1 000 bars.


Les jauges de pression du tube de Bourdon


Avantages et inconvénients de Bourdon Tube

La jauge de pression du tube de Bourdon présente plusieurs avantages, ce qui facilite l'utilisation des applications industrielles et domestiques.


  • Le résultat du tube Bourdon est précis.

  • Ils sont simples en construction.

  • Le coût de la jauge de pression du tube de Bourdon est faible.

  • Ils sont faciles à installer et à utiliser pour des applications de mesure haute pression.

  • Ils ont une haute répétabilité.

En dépit de plusieurs avantages, la jauge de pression du tube de Bourdon présente certaines limitations. Tel que,


  • Ils répondent lentement aux changements de pression

  • Ils sont soumis à l'hystérésis.

  • Ils sont sensibles aux chocs et aux vibrations.

  • L'amplification est un must car le déplacement de l'extrémité libre du tube de Bourdon est faible.


Jauges de pression de tube Bourdonspécification



Tailles de cadran: 40, 50, 63, 80, 100, 125 et 160 mm

Pièces mouillées Alliage de cuivre, acier inoxydable ou monel

Connexions de processus E.G. G ¼, G ½, ½ NPT, 7-16 non, m20x1,5, etc.

Mesures de mesure de 0 ... 6 mbar à 0 ... .1600 bar

Balances dans la barre, Mbar, PSI, KPA, MPa, MMH2O, APHG, etc.

Normes de l'industrie: EN837 et ASME B40.100

Approbations: ATEX, Lloyd's S'enregistrer, NACE MRO103 / 175, EAC

Fluides amortisseurs glycérine, silicone, paraffine

Jauge de sécurité: S1 ou S3 (EN837) ou Front solide (ASME B40.100)

Bourdon-Gauge-Pièces

Le tube de Bourdon se comporte comme un ressort qui est déformé lorsqu'il est pressurisé. Ainsi, l'élasticité du tube est un facteur important et dépend principalement des facteurs ci-dessous:


  • L'épaisseur de la paroi du tube

  • La forme du tube transversal

  • Le diamètre de la forme C

  • Le genre de matériau à partir duquel tube est fabriqué

Un tube de Bourdon est généralement aplati sur une extrémité ou des deux extrémités, cela permet au tube de perdre une partie de sa rigidité, ce qui facilite la légumineuse.


Une plus grande épaisseur de paroi est nécessaire pour mesurer la pression élevée. Le tube Bourdon est généralement utilisé pour mesurer la pression de la barre de 0,6 à 7 000 barres.

-Manuals

Jauges de pression de tube Bourdon

-Fiche technique


Jauges de pression de tube Bourdonapplication


Pour les supports gazeux et liquides corrosifs qui ne sont pas très visquables et ne cristallisent pas; Convient aux environnements corrosifs.


! Pour mesurer le gaz ou la vapeur, observez la table \"Critères de sélection conformes au 837-2 \"!
