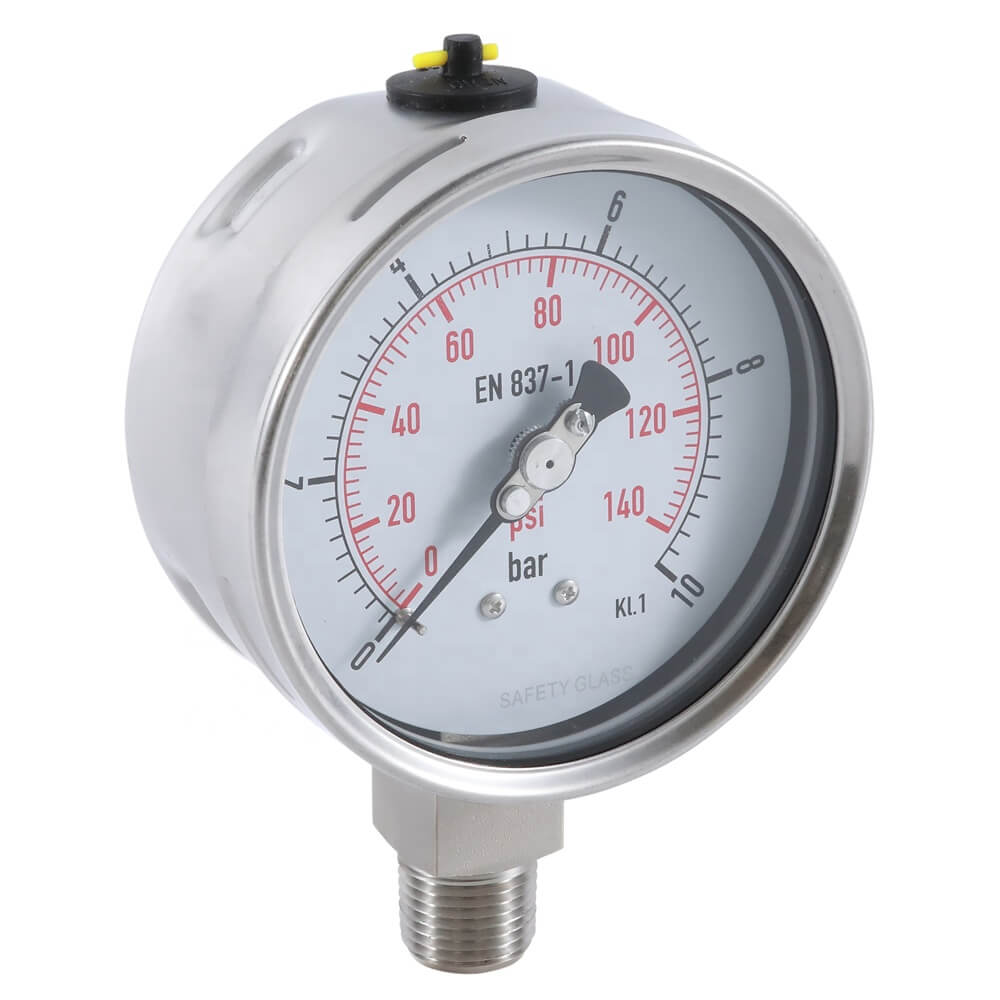

Manomètre en acier inoxydable

Partager sur:
40mm - tailles de 150mm - également disponible dans des gammes métriques. Construction en acier inoxydable. Les jauges sont facilement disponibles avec des joints chimiques et des capillaires de toute longueur. Versions sèches ou remplies de liquide. Connexion inférieure et arrière. Fenêtre en verre Bride avant Standard ou pince U Disponible pour montage encastré
État de disponibilité:
Quantité:

Jauges de pression en acier inoxydable Introduction

Les jauges de pression en acier inoxydable sont largement utilisées dans le pétrole, les produits chimiques, les fibres chimiques, la métallurgie, les centrales électriques, les aliments et d'autres secteurs industriels pour mesurer la pression de divers milieux de fluide dans le procédé nécessitant une résistance élevée à la corrosion et une résistance à haute température.

Fonctionnalité de jauge de pression en acier inoxydable

  • Forte charge - capacité changeante et capacité résistante aux chocs

  • Toute construction en acier inoxydable

  • Plage d'affichage à 0 ... 160 MPa


Carges de pression en acier inoxydable Spécification

Mesure de tension à 100 mpa

Soulagement de pression à l'arrière du séparateur de sécurité

Double verre de protection avec type de sécurité

La précision de la mesure est de + / - 1,0%

Type de fin - Type standard sec

Type Résistant à un choc liquide rempli de terminal

Instructions de commande

Modèle, diamètre du cercle, plage de pression, taille de l'interface de connexion de pression, position du raccordement de pression

Structure de fabrication

EN 837-1

Nom du produit:

Toute jauge de pression en acier inoxydable

Taille normale:

2.5 \"(63mm), 4 \" (100mm), 6 \"(150mm).

Plage de pression:

-1bar (-30 \"hg) -0-1000bar (15000psi)

Précision:

± 1%, ± 1,6%

Température de fonctionnement:

-20 ° C à + 60 ° C

Cas:

Acier inoxydable

Facette:

Acier inoxydable

Tube Bourdon:

Alliage de cuivre ou acier inoxydable

<100bar: type C

≥100bar: type hélicoïdal

Lien:

Acier inoxydable 304 ou 316

Mouvement:

316 acier inoxydable

Cadran:

Aluminium

Aiguille:

Aluminium

Fenêtre:

Sécurité ou verre trempé

Fil:

1/8 \", 1/4 \", 3/8 \", 1/2 \";

PT (BSPT, ZG), BSP (G, PF), NPT, etc.

Liquide:

Glycérine ou silicone

Casquettes de remplissage de joints:

Gel nitrile ou silice



D'autres gammes de pression et de jauges sous vide sont disponibles

Capacité portante de pression

Le cadran est de 63 mm de diamètre

Pression statique: 3/4 gamme complète

Pression dynamique: 2/3 gamme complète

Pression instantanée: gamme complète

Le diamètre du cadran: 100.160mm

Pression statique: gamme complète

Pression dynamique: 0,9 gamme complète

Pression instantanée: 1.3 Gamme complète

Température de service admissible

Température ambiante: -40 ... + 60 (cas de surface non liquide)

- 20 ... + 60 (cas de remplissage de liquide de la surface)

Température moyenne: maximum +200

Maximum +100 (cas de remplissage de liquide de la surface)

Performance de la température

Lorsque le système de mesure est à la température non de référence, l'erreur maximale d'erreur de délai + -0,4% / 10k est calibrée.

Qualité de protection

IP65


Structure standard

Interface de connexion de procédure

Crni-acier inoxydable 316L, fil extérieur radial ou axial (excentricité)

Diamètre du cercle de table 63

Le diamètre du cercle est de 100 150


Élément sensible à la mesure

Matériel: acier crni-inox

Type de ressort de type c

Tube à ressort en spirale


Faites pivoter le modèle

Acier inoxydable


Le cadran

Aluminium, noir


Boîtier de montre

Acier inoxydable, coque au-dessus de 12 o 'position d'horloge (diamètre de la table 63) avec trou de décharge et diamètre pendant 100 et 160 (table) trou de décharge de pression derrière le boîtier, plage de pression <= 1,6 MPa peut équilibrer la soupape de décharge de pression interne


Verre de montre: verre de sécurité multicouche


Bague: anneau de mosaïque


Le glycérol liquide rempli (modèle 233.50) est de 99,7%


Méthode de fabrication spéciale


Utilisé dans l'usine de gaz d'ammoniac (diamètre du cercle de mètre 100 et 160) avec balance de température et plage de pression pour le réfrigérant R717


Optimiser les types spéciaux

Autres liens de processus

Veuillez vous reporter au simple échantillon de joint chimique pour une installation directe

Système de mesure du monel (ne convient pas à l'interface axiale du dos du diamètre de cadran 160)

Système de mesure Acier inoxydable

Bord avant en acier inoxydable, bord arrière

Bord avant en acier inoxydable, poli

Bande avant à trois bord, polissage en acier inoxydable, avec cadre fixe


Température ambiante, chargée d'huile de silicone

Interrupteur de contact électrique

Jauges de pression avec sortie de signal


-Manuals

Jauges de pression en acier inoxydable

-Fiche technique


Application de manomètres en acier inoxydable


Il convient de mesurer la pression de divers supports de gaz et de liquide dans un processus de forte demande tel que la vibration

Pour les industries de contrôle des processus, les produits chimiques, la pétrochimie, les centrales électriques, les mines, l'ingénierie au sol, la protection de l'environnement, la fabrication de machines et la fabrication d'équipements de machines générales.
