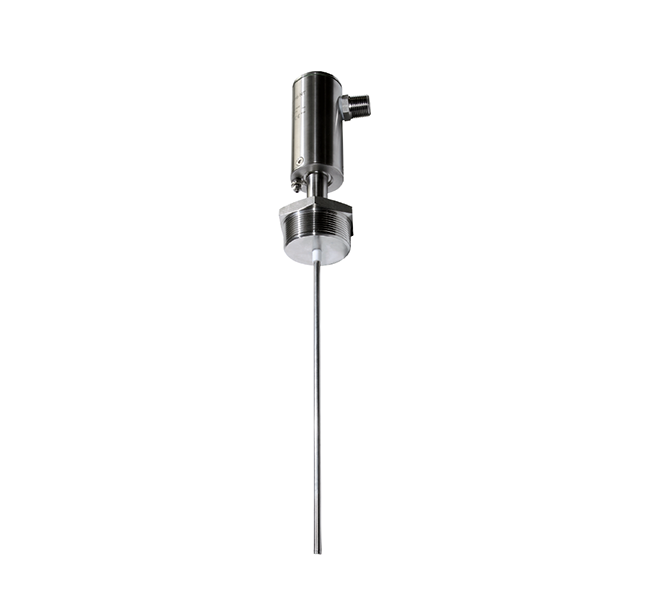

Capteur de pression potentiométrique

Transducteurs de pression potentiométriquespécification

Le capteur de pression potentiométrique fournit une méthode simple pour l'obtention d'un signal de sortie électronique d'une jauge de pression mécanique. Le dispositif consiste en un potentiomètre de précision dont le bras d'essuie-glace est relié mécaniquement à un élément de bourdon ou de soufflet. Le mouvement du bras d'essuie-glace à travers le potentiomètre convertit la déviation du capteur mécanique détectée en une mesure de la résistance, en utilisant un circuit en pont de Wheatstone.

La nature mécanique des liaisons de raccordement du bras d'essuie-glace sur le tube de Bourdon, l'élément de soufflet, membrane ou introduit des erreurs inévitables dans ce type de mesure. Effets de la température provoquent des erreurs supplémentaires en raison des différences de coefficients de dilatation thermique des composants métalliques du système. Les erreurs élaboreront également en raison de l'usure mécanique des composants et des contacts.

Les transducteurs potentiométriques peuvent être extrêmement petits et installés dans des quartiers très serrés, tels que l'intérieur du boîtier d'un 4,5 po. Manomètre à cadran. Ils fournissent également une sortie forte qui peut être lue sans amplification supplémentaire. Cela leur permet d'être utilisé dans des applications de faible puissance. Ils sont également peu coûteux. Les transducteurs potentiométriques peuvent détecter des pressions entre 5 et 10 000 psig (35 kPa à 70 mPa). Leur précision est comprise entre 0,5% et 1% de la pleine échelle, sans inclure la dérive et les effets de la température.

-Manuals

Transducteurs de pression potentiométrique

-Fiche technique

Transducteurs de pression potentiométriqueApplication

Applications du potentiomètre. Il est utilisé dans de nombreuses applications telles que. Mesure de déplacement linéaire. Mesures de niveau de liquide utilisant des flotteurs. Mesure des déplacements rotatifs. Réglage de la luminosité. Contrôle du volume.
