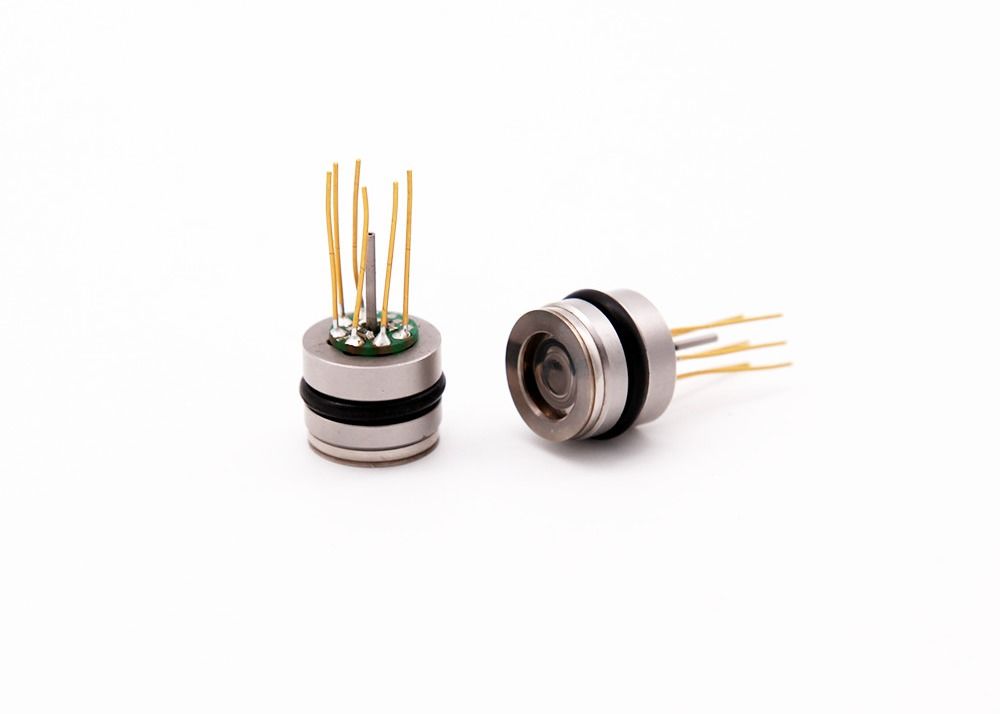

Capteur de pression de silicium diffusé

Partager sur:
* Stabilité élevée, haute précision
* Plage de pression: 0-40kpa ... 7mpa
* Large plage de température utilisable -40-125
* Compatible avec le support corrosif (compatible avec 316L)
* Taille de l'emballage standard
* Sortie typique: 0-100MV
État de disponibilité:
Quantité:

Capteur de pression de silicium diffus introduction

Diffusion Le capteur de pression de silicium utilise le principe d'effet piézorésisé, adopte une technologie de processus intégrée à doper et à diffuser et forme une résistance à la souche le long de l'orientation de cristaux caractéristique sur la plaquette de silicium unique pour former un pont de Wheatstone. En utilisant les propriétés mécaniques élastiques des matériaux de silicium et en effectuant une micromachinure anisotrope sur le même matériau coupé en silicium, un capteur de silicium diffusement intégrant la détection de conversion de la force et de la conversion de la force-force est fabriqué.


La pression du capteur de pression de silicium diffuse agit directement sur le diaphragme du capteur (acier inoxydable ou céramique), ce qui entraîne le diaphragme de produire un micro-déplacement proportionnel à la pression du milieu, entraînant une modification de la résistance du capteur, et détecter ce changement avec un circuit électronique. Et convertir et émettre un signal de mesure standard correspondant à cette pression.

Capteur de pression de silicium diffus Caractéristique

  • Largement la presse plage de 0 ~ 400Bar


  • Divers connecteurs électriques disponibles: Peut être personnalisé différents paramètres


  • Divers sortie de signal standard industriel: 4 ~ 20 mA, 0 ~ 10V, 0 ~ 5V, 1 ~ 5V, 0,5 ~ 4,5V en option


  • Large plage de température: -40 ~ 125 ℃, dérive de la température d'autocorrection


  • Design résistant à l'humidité: performance stable dans un environnement très humide


  • Environnement de travail dur sans délai: temps de réponse ≤1ms


  • Conception de dimension compacte


Capteur de pression de silicium diffusspécification

Varier:0 ~ 10kpa ~ 35mpa
Résister à la tension:trois fois la valeur de la plage
Précision complète:0,2% FS, 0,5% FS
Signaux d'entrée et de sortie:4-20MA (système à deux fils), 0-5 / 1-5 / 0-10VDC (système à trois fils)
Tension d'alimentation:24VDC (10-30VDC)
Température moyenne:-20 ~ 65
Température ambiante:-20 ~ 65
Résistance à la charge:Type de sortie actuel: maximum 800Ω; Type de sortie de tension: supérieur à 50 kΩ
La resistance d'isolement:Supérieur à 2000mΩ (100VDC)
Grade d'étanchéité:IP65
Stabilité à long terme:0,1% FS / an
Effet de vibration:Dans la fréquence de vibration mécanique 20Hz ~ 1000Hz, le changement de sortie est inférieur à 0,1% de FS
Interface électrique:Hessman Connector (personnalisation de support)
Connexion mécanique (interface de fil):M20 × 1.5, G1 / 2

-Manuals

Capteur de pression de silicium diffus

-Fiche technique


Capteur de pression de silicium diffusApplication

  • Industrie mécanique

  • Mesure de l'automatisation industrielle

  • Mesure hydraulique et de niveau

  • Surveillance de la pression du réservoir de gaz

  • Test et contrôle industriels

  • Autres applications industrielles
