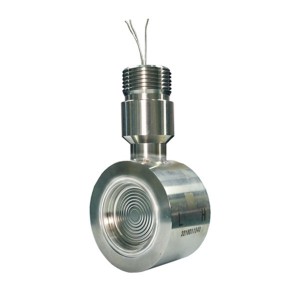

Capteur de pression de capacité

Partager sur:
  • Pression moyenne: gaz ou liquides compatibles avec 316L
  • Plage de pression: -100 ... 0kpa ~ 1.6kpa ... 40000KPA
  • Signal de sortie: signal capacitif ou 4 ~ 20 mA
  • Type de pression: jauge (g), absolu (a), différentiel (D)
  • Précision: ± 0,1% FS, ± 0,2% FS
  • Matériau de diaphragme: 316L, Option: Hastelloy-C, Tantalum ou Monel
  • Interface électrique: 5 fils de signal capacitif différentiel et signal de température
  • Plage de température de fonctionnement: -40 ~ + 100
  • Huile remplie: pression d'huile d'huile de silicone: 10mpa pour la pression différentielle
État de disponibilité:
Quantité:

Capteur de pression capacitance Présentation

des capteurs de pression capacitifs mesurent les variations de capacité électrique provoquée par le mouvement d'un diaphragme. Un condensateur est constitué de deux plaques conductrices parallèles, séparées par un petit espace. L'une des plaques agit comme diaphragme qui est déplacé par la pression, en changeant la capacité du circuit.

Capacitance du capteur de pression Caractéristique


  • Structure entièrement soudé, adapté à la mesure de nombreux types de médias;


  • matériau diaphragme isolé: 316L, Hustelloy-C, Monel, Tantale;

  • Plage de mesure: 100 -0kPa-1.6kPa ... 40MPa;


  • La pression du système jusqu'à 312bar pour des applications différentielles;

  • pression manométrique de pression de type à pression absolue, la pression micro différentielle et la pression différentielle;




Capteur de pression de capacitancespécification


support de pressiongaz ou liquides compatibles avec316L, hastelloy c, tantale ou monel
gammes de pression-100 ... 0kpa ~ 1.6kpa ... 40000kpa
type de pressionjauge (g), absolu (a), différentiel (d)
pression du système10MPA pour la pression différentielle, 4MPA pour la pression micro différentielle 32mpa pour une pression différentielle de pression du système élevé,
signal de sortieSignal capacitif ou 4 ~ 20 mA
précision± 0,2% fs (standard), 0,5% FS
stabilité à long terme<0,2% fs / an
Effet de pression système sur zéro0,5% FS
Plage de température de fonctionnement-40 ~ + 100
plage de température de stockage-40 ~ + 120 ℃
coefficient de température de zéro0,25% FS / 55 ° C
coefficient de durée de température0,5% FS / 55 ° C
la resistance d'isolement500MΩ @ 100VDC
matériau de la membrane316L, l'option: Hastelloy-C, de tantale ou de Monel
interface électrique5 fils en PVC de couleur de fils de signal capacitif différentiel et le signal de température de couleur 2 PVC isolés de 4 ~ 20 mA boucle de courant
rempli d'huilehuile de silicone

-Manuals

Capacitance du capteur de pression

-Fiche technique


Capacitance du capteur de pressionApplication

Automobile, compresseur et industrie de la réfrigération


- Machines

- Contrôle de la pression et le moniteur

- Système de traitement des eaux

- hydraulique et pneumatique

- HAVC et BAS contrôle

- pompe, équipement de conditionnement physique, les appareils ménagers

- Automatisation d'usine

- Contrôle des fluides et Instrumentation Systems
