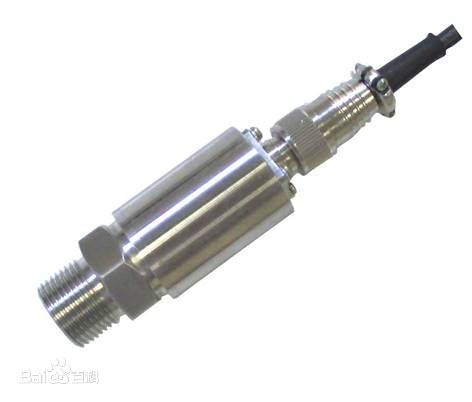

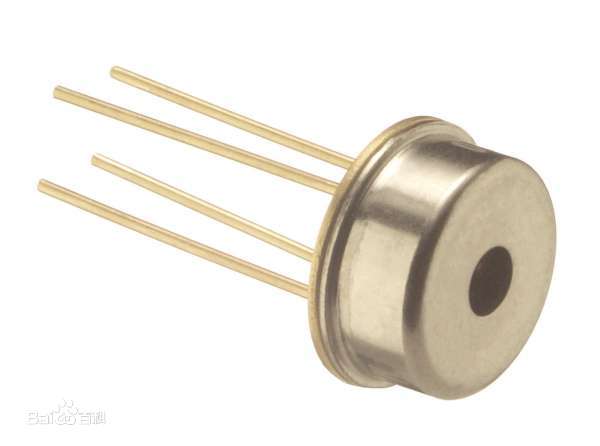

Le capteur de pression piézorésistive est un élément de détection de pression de type à huile de silicium. Il est entièrement en acier inoxydable construit avec 1,2 bar à 1000 bars. Avec une stabilité à long terme, une tension constante et une alimentation en courant, le capteur de pression convient aux mesures de pression de fluide, telles que l'air, l'eau, le gaz ou l'huile.
Les jauges de contrainte piézorésistive font partie des types de capteurs de pression les plus courants. Ils utilisent le changement de résistance électrique d'un matériau lorsqu'il est étiré pour mesurer la pression.
Avec des options d'excitation de courant constant et de tension constante
Morce de pression hautement fiable importée
Compensation de température large
Sortie normalisée disponible
Board de compensation remplie de colle pour la protection contre l'humidité
Φ19mm standard OEM
TOUS LES 316L
Haute performance, toute fiabilité solide et élevée
Période de garantie de 18 mois
Le capteur de pression piézorésistive est un élément de détection de pression de type à huile de silicium. Il est entièrement en acier inoxydable construit avec 1,2 bar à 1000 bars. Avec une stabilité à long terme, une tension constante et une alimentation en courant, le capteur de pression convient aux mesures de pression de fluide, telles que l'air, l'eau, le gaz ou l'huile.
Les jauges de contrainte piézorésistive font partie des types de capteurs de pression les plus courants. Ils utilisent le changement de résistance électrique d'un matériau lorsqu'il est étiré pour mesurer la pression.
Avec des options d'excitation de courant constant et de tension constante
Morce de pression hautement fiable importée
Compensation de température large
Sortie normalisée disponible
Board de compensation remplie de colle pour la protection contre l'humidité
Φ19mm standard OEM
TOUS LES 316L
Haute performance, toute fiabilité solide et élevée
Période de garantie de 18 mois
Plage de pression | -100kpa ~ 0 ~ 10kpa ... 100mpa |
Référence de pression | Pression de jauge | Pression absolue | Pression de jauge scellée |
Excitation | 1.5MA recommandé pour un courant constant 10V recommandé pour une tension constante |
Impédance d'entrée | Courant constant: 2KΩ ~ 5KΩ Tension constante: 3KΩ ~ 18KΩ |
Connexion électrique | Pin de kovar plaqué or ou fil doux en silicium |
Temp. | Courant constant: ≤70kpa 0ºC ~ 60ºC; Autres gammes -10ºC ~ 70ºC Tension constante: -20ºC ~ 85ºC |
Exploitation temporaire. | -40ºC ~ 125ºC |
Temp de stockage. | -40ºC ~ 125ºC |
La resistance d'isolement | ≥200mΩ / 250VDC |
Temps de réponse | ≤1ms (jusqu'à 90% de FS) |
Milieu mesuré | Tous les liquides et gaz compatibles avec 316L. |
Vibration mécanique | 20g (20 ~ 5000Hz) |
Choc | 100g (10ms) |
Durée de vie | 10 × 106 (cycles) |
Paramètres de performance structurelle | |
Diaphragme | 316L |
Matériau de logement | 316L |
Remplissage de pétrole | Huile de silicium |
Bague d'étanchéité | NBR ou Caoutchouc de fluor |
Paramètres de base | |||||
Article | Condition | Min | Nominal | Max | Unité |
Non-linéarité | -0.3 | ± 0,2 | 0.3 | % Fs | |
Hystérèse | -0.05 | ± 0,03 | 0.05 | % Fs | |
Répétabilité | -0.05 | ± 0,03 | 0.05 | % Fs | |
Sortie zéro | -2 | ± 1 | 2 | mv | |
Sortie de la portée de la pleine échelle | 1.5mA, 10kpa 1.5mA, autres gammes 10V, 10kpa 10V, autres gammes | 30 60 60 98 | 90 100 | 150 102 | mv |
Zéro temp. coefficient | 10kpa Autres gammes | -2 -1.5 | ± 1.5 ± 0,75 | 2 1.5 | % Fs |
SPAN TEMP. coefficient | -1.5 | ± 0,75 | 1.5 | % Fs | |
Hystérésis thermique | -0.075 | ± 0,05 | 0.075 | % Fs | |
Stabilité à long terme | -0.3 | ± 0,2 | 0.3 | % Fs / an |
Plage de pression | -100kpa ~ 0 ~ 10kpa ... 100mpa |
Référence de pression | Pression de jauge | Pression absolue | Pression de jauge scellée |
Excitation | 1.5MA recommandé pour un courant constant 10V recommandé pour une tension constante |
Impédance d'entrée | Courant constant: 2KΩ ~ 5KΩ Tension constante: 3KΩ ~ 18KΩ |
Connexion électrique | Pin de kovar plaqué or ou fil doux en silicium |
Temp. | Courant constant: ≤70kpa 0ºC ~ 60ºC; Autres gammes -10ºC ~ 70ºC Tension constante: -20ºC ~ 85ºC |
Exploitation temporaire. | -40ºC ~ 125ºC |
Temp de stockage. | -40ºC ~ 125ºC |
La resistance d'isolement | ≥200mΩ / 250VDC |
Temps de réponse | ≤1ms (jusqu'à 90% de FS) |
Milieu mesuré | Tous les liquides et gaz compatibles avec 316L. |
Vibration mécanique | 20g (20 ~ 5000Hz) |
Choc | 100g (10ms) |
Durée de vie | 10 × 106 (cycles) |
Paramètres de performance structurelle | |
Diaphragme | 316L |
Matériau de logement | 316L |
Remplissage de pétrole | Huile de silicium |
Bague d'étanchéité | NBR ou Caoutchouc de fluor |
Paramètres de base | |||||
Article | Condition | Min | Nominal | Max | Unité |
Non-linéarité | -0.3 | ± 0,2 | 0.3 | % Fs | |
Hystérèse | -0.05 | ± 0,03 | 0.05 | % Fs | |
Répétabilité | -0.05 | ± 0,03 | 0.05 | % Fs | |
Sortie zéro | -2 | ± 1 | 2 | mv | |
Sortie de la portée de la pleine échelle | 1.5mA, 10kpa 1.5mA, autres gammes 10V, 10kpa 10V, autres gammes | 30 60 60 98 | 90 100 | 150 102 | mv |
Zéro temp. coefficient | 10kpa Autres gammes | -2 -1.5 | ± 1.5 ± 0,75 | 2 1.5 | % Fs |
SPAN TEMP. coefficient | -1.5 | ± 0,75 | 1.5 | % Fs | |
Hystérésis thermique | -0.075 | ± 0,05 | 0.075 | % Fs | |
Stabilité à long terme | -0.3 | ± 0,2 | 0.3 | % Fs / an |
