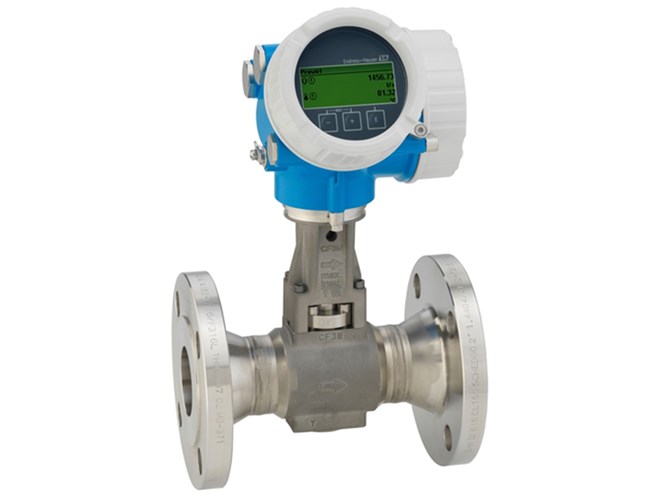

E + H Proline Prowirl F 200 Vortex Flowtmètre offre le principe de mesure préféré pour la vapeur humide, saturée ou surchauffée, les gaz et les liquides. Le compteur comporte un capteur capacitif robuste et sans dérive pour une stabilité à long terme et un compartiment de raccordement séparé pour le câblage pratique du périphérique. Avec une technologie authentique à boucle, le F 200 permet une intégration rentable et transparente dans les infrastructures existantes. La vérification intégrée avec la technologie de battement de coeur assure la sécurité des processus à tout moment. Le prowirl F 200 propose également un positionnement flexible de la cellule de pression, une conception de siphon industriel pour la mesure de la pression et un module d'affichage avec fonction de transfert de données.
Mesure le débit de volume, le flux de masse, le flux d'énergie,
Différence de flux de chaleur et température
DN 25 à 300 (1 à 12in) Diamètre nominal
Pour la vapeur mouillée
Précision:
Flux de volume jusqu'à ± 0,65%
Jusqu'à ± 0,85% de flux de masse
Exactitude cohérente jusqu'à RE 10 000
Pn 100, classe 600, pression maximale de 20 carats maximale
Plage de température moyenne:
-40 à 500 ° F (-40 à 260 ° C) standard
-328 à 752 ° F (-200 à 400 ° C) en option
Inlet Run Compensation
Hart, PROFIBUS PA, Fondation FieldBus
IP66 / 67, boîtier de type 4x
ATEX, IECEX, CCSAUS, JPN, EAC
Affichage rétro-éclairé à 4 lignes avec contrôle tactile
E + H Proline Prowirl F 200 Vortex Flowtmètre offre le principe de mesure préféré pour la vapeur humide, saturée ou surchauffée, les gaz et les liquides. Le compteur comporte un capteur capacitif robuste et sans dérive pour une stabilité à long terme et un compartiment de raccordement séparé pour le câblage pratique du périphérique. Avec une technologie authentique à boucle, le F 200 permet une intégration rentable et transparente dans les infrastructures existantes. La vérification intégrée avec la technologie de battement de coeur assure la sécurité des processus à tout moment. Le prowirl F 200 propose également un positionnement flexible de la cellule de pression, une conception de siphon industriel pour la mesure de la pression et un module d'affichage avec fonction de transfert de données.
Mesure le débit de volume, le flux de masse, le flux d'énergie,
Différence de flux de chaleur et température
DN 25 à 300 (1 à 12in) Diamètre nominal
Pour la vapeur mouillée
Précision:
Flux de volume jusqu'à ± 0,65%
Jusqu'à ± 0,85% de flux de masse
Exactitude cohérente jusqu'à RE 10 000
Pn 100, classe 600, pression maximale de 20 carats maximale
Plage de température moyenne:
-40 à 500 ° F (-40 à 260 ° C) standard
-328 à 752 ° F (-200 à 400 ° C) en option
Inlet Run Compensation
Hart, PROFIBUS PA, Fondation FieldBus
IP66 / 67, boîtier de type 4x
ATEX, IECEX, CCSAUS, JPN, EAC
Affichage rétro-éclairé à 4 lignes avec contrôle tactile
Vortex
Débitmètre polyvalent avec détection de conditions de vapeur mouillées et de précision de la meilleure classe.
Gestion facile de l'énergie - mesure de la température et de la pression intégrées pour la vapeur et les gaz.
Convient à une large gamme d'applications; optimisé pour les applications à vapeur.
Ingénierie de sauvetage de l'espace - Compensation d'entrée d'entrée. Même précision jusqu'à RE10 000 - corps de mètre de vortex le plus linéaire. Stabilité à long terme - Capteur capacitif sans dérange robuste.
Capacités de vapeur mouillées pour DN 25 à 300 (1 à 12 \"). Positionnement flexible de la cellule de pression. Conception de siphon industriel pour la mesure de la pression.
Ingénierie de sauvetage de l'espace - Compensation d'entrée d'entrée. Même précision jusqu'à RE10 000 - corps de mètre de vortex le plus linéaire. Stabilité à long terme - Capteur capacitif sans dérange robuste.
les capacités de la vapeur humide pour DN 25 à 300 (de 1 à 12 \"). positionnement flexible de la cellule de pression. La conception de l'industrie pour la mesure de pression.
Dispositif de câblage pratique - compartiment de raccordement séparé. Un fonctionnement sûr - pas besoin d'ouvrir l'appareil grâce à l'affichage avec commande tactile, éclairage de fond. vérification intégrée - la technologie Heartbeat.
Module d'affichage avec fonction de transfert de données. Boîtier robuste à double compartiment. la sécurité des plantes: approbations dans le monde entier (SIL, Haz région.).
Dispositif de câblage pratique - compartiment de raccordement séparé. Un fonctionnement sûr - pas besoin d'ouvrir l'appareil grâce à l'affichage avec commande tactile, éclairage de fond. vérification intégrée - la technologie Heartbeat.
Module d'affichage avec fonction de transfert de données. Boîtier robuste à double compartiment. la sécurité des plantes: approbations dans le monde entier (SIL, Haz région.).
DN 15 à 300 (½ à 12 \")
Tube de mesure: 1,4408 (C3FM); CX2MW similaire à alliage C22, 2,4602
Capteur DSC: 1,4404 (316/316); UNS N06022 similaire à alliage C22, 2,4602
Raccord process: 1,4404 / F316 / F316L); 2,4602
Débit volumique, le débit massique, le débit volumique corrigée, le flux d'énergie, la différence de flux de chaleur, la température
Volume écoulement (liquide): ± 0,75%
Volume écoulement (facultatif): ± 0,65%
Volume écoulement (vapeur d'eau, gaz): ± 1,00%
Débit massique (vapeur saturée): ± 1,7% (compensé en température); ± 1,5% (compensation de température / pression)
Débit massique (surchauffés à la vapeur, gaz): ± 1,5 (température / pression compensée); ± (compensation compensation de pression externe + température) 1,7%
débit massique (liquide): ± 0,85%
Liquide: 0,076 à 2100 m³ / h (0,045 à 1300 ft³ / min)
selon le milieu: eau à 1 bar a, 20 ° C (14,5 psi a, 68 ° F)
Vapeur, gaz: 0,39 à 28000 m³ / h (0,23 à 17000 ft³ / min)
selon le moyen: vapeur d'eau à 180 ° C, 10 bar a (356 ° F, 145 psi a); air à 25 ° C, 4,4 bar a (77 ° F, un 63,8 psi)
PN 100, classe 600, 20K
Standard: -40 à 260 ° C (-40 à 500 ° F)
Haute / basse température (option): -200 à 400 ° C (-328 à 752 ° F)
Version compacte (standard): -40 à +80 ° C (-40 à +176 ° F)
Version compacte (option): -50 à +80 ° C (-58 à 176 ° F)
Version séparée (standard): -40 à +85 ° C (-40 à +185 ° F)
Version séparée (option): -50 à +85 ° C (-58 à 185 ° F)
boîtier de raccordement du capteur: AlSi10Mg, revêtu; 1,4408 (CF3M)
Alsi10mg, revêtu; 1,4404 (316L)
Version compacte: IP66 / 67, boîtier de type 4x
Capteur à distance Version: IP66 / 67, boîtier de type 4X
Transmetteur à distance Version: IP66 / 67, boîtier de type 4X
Affichage rétro-éclairé à 4 lignes avec contrôle tactile (opération de l'extérieur)
Configuration via l'affichage local et les outils d'exploitation possibles
Affichage à distance disponible
4-20 ma Hart (passif)
4-20 mA (passif)
Sortie d'impulsion / fréquence / interrupteur (passif)
Entrée actuelle 4-20 mA (passif)
Hart, PROFIBUS PA, Fondation FieldBus
DC 12 à 35 V (4-20 mA Hart avec / sans impulsion / fréquence / interrupteur de sortie)
DC 12 à 30 V (4-20 mA Hart, 4-20 mA)
DC 12 à 35 V (4-20 mA Hart, impulsion / fréquence / commutateur, 4-20 mA Entrée)
DC 9 à 32 V (PROFIBUS PA, PULSE / FRÉQUENCE / SWITCH)
ATEX, IECEX, CCSAUS, JPN, EAC
CE, C-TICK, EAC
Sécurité fonctionnelle selon la CEI 61508, applicable dans les applications pertinentes sur la sécurité conformément à la CEI 61511
Calibrage effectué sur des installations d'étalonnage accréditées (ACC. À ISO / IEC 17025)
La technologie de coeur est conforme aux exigences de la traçabilité de la mesure selon ISO 9001: 2015 - Section 7.1.5.2 A (TÜV SÜD ATTESTATION)
ABS, LR, BV, DNV GL
PED, CRN, AD 2000
3.1 Matériel
NACE MR0175 / MR0103, PMI (sur demande); test de soudage acc. à ISO 15614-1, similaire à ASME IX (sur demande)
