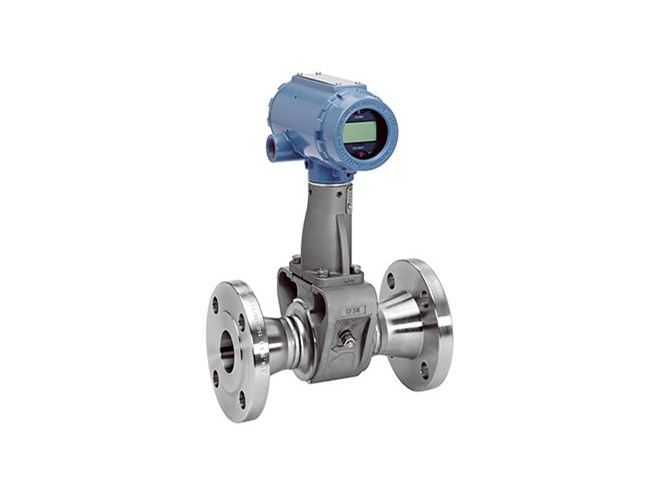

Débitmètre à vortex Rosemount série 8800D

Partager sur:
  • modèles de style ou bride Wafer
  • HART Fondation des protocoles de bus de terrain
  • option de sortie MultiVariable
  • Réducteur modèle Vortex disponible
  • 1 à 12 pouces tailles de mètre
  • acier inoxydable ou d'un matériau d'alliage de nickel
  • Liquide, les applications de gaz et vapeur
État de disponibilité:
Quantité:

ROSEMOUNT 8800D Série Vortex Débitmètre Introduction

Les débitmètres de vortex de la série 8800 de Rosemount 8800 offrent une fiabilité de classe mondiale avec un corps de compteur sans sobre sans joint qui élimine les points de fuite potentiels, entraînant une disponibilité maximale de processus et moins d'arrêt non programmé. La conception unique des débitmètres de Vortex de Rosemount 8800 d'Emerson propose des capteurs isolés qui éliminent la nécessité de casser les joints de processus pour le remplacement du capteur de flux et de température.

Rosemount 8800D Série Vortex DébitmètreCaractéristique


  • Un capteur isolé permet un remplacement en ligne sans casser le joint de traitement

  • Augmentez la disponibilité des installations et éliminez les points de fuite potentiels avec une conception de corps de compteur sans joint unique

  • Éliminez les temps d'arrêt et les coûts de maintenance associés aux lignes d'impulsion branchées avec une conception de corps de compteur sans obstruction

  • Obtenir une immunité de vibration avec un capteur de masse équilibré et un traitement de signal numérique adaptatif avec filtrage visuel

  • Un générateur de signal interne standard inclus dans chaque mètre simplifie la vérification de l'électronique

  • Tous les mètres arrivent préconfigurés et testés hydrostatiquement, les rendant faciles à installer

  • Simplifier la conformité SIS avec les débitmètres de Vortex à double et quadrix disponibles

  • Détecter le liquide au changement de phase de gaz à l'aide de diagnostics de fluide intelligent


Rosemount 8800D Série Vortex Débitmètrespécification


  • Précision du débitmètre

  • ± 0,70% du débit de masse dans l'eau à l'aide de 8800 multivariées multivariées (option MTA / MCA)
    ± 2% du flux de masse en vapeur à l'aide de 8800 Multivariable Multivariable (option MTA / MCA)
    ± 1,3% du taux à 30 psia à 2 000 PSIA en vapeur à l'aide de 8800 Multivariable Multivariable (option MPa)
    ± 1,2% du taux à 150 PSIA en vapeur à l'aide de 8800 multivariées (option MCA)
    ± 1,3% du taux à 300 PSIA en vapeur à l'aide de 8800 multivariées (option MCA)
    ± 1,6% du taux à 800 PSIA en vapeur à l'aide de 8800 multivariées (option MCA)
    ± 2,5% du taux à 2 000 PSIA en vapeur à l'aide de 8800 multivariées (option MCA)
    ± 0,65% du débit volumétrique pour les liquides (non compensé)
    ± 1% du taux volumétrique pour le gaz et la vapeur (non compensé)

  • Refuser

  • 38: 1

  • Sortir

  • 4-20 mA avec HART® 5 ou 7
    4-20 mA avec la sortie d'impulsion HART® 5 ou 7 et évolutive
    Fondation FieldBus ITK6 avec 2 blocs d'entrée analogiques, 1 bloc de fonction de planificateur actif de liaison de sauvegarde, 1 bloc de fonction d'intégrateur et 1 bloc de fonction PID
    Modbus RS-485 avec statut de périphérique et 4 variables

  • Matériel mouillé

  • Acier inoxydable; 316 / 316L et CF3M
    Alliage de nickel; C-22 et CW2M
    Acier au carbone haute température; A105 et WCB
    Acier au carbone basse température; LF2 et LCC
    Duplex; UNS S32760 et 6A
    Consultez l'usine pour d'autres matériaux mouillés

  • Options de bride

  • Classe ANSI 150 à 1500
    DIN PN 10 à PN 160
    JIS 10K à 40K
    Les brides sont disponibles dans une variété de revêtements
    Consulter l'usine pour des évaluations supplémentaires de bride

  • Températures de fonctionnement

  • -330 ° F à 800 ° F (-200 ° C à 427 ° C)

  • La taille de la ligne

  • Bride: 1/2 \"- 12 \" (15 - 300 mm)
    Taille: 1/2 \"- 8 \" (15 - 200 mm)
    Dual: 1/2 \"- 12 \" (15 - 300 mm)
    Réducteur: 1 \"- 14 \" (25 - 350 mm)



-Manuals

Rosemount 8800D Série Vortex Débitmètre

-Fiche technique

8800D-Series-Vortex-Flowmeter.pdf
