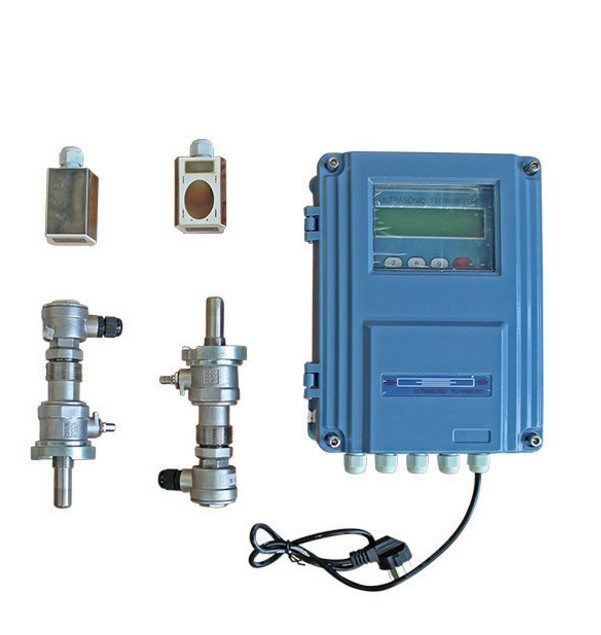

Débitmètres à ultrasons à insertion

loading

Partager sur:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
• 0,5% de linéarité
• 0,2% de la répétabilité
• Haute antiparasites
• Fonction de mémoire puissante
• Prise en charge capteur de température
• Supporte la mémoire de la carte SD
État de disponibilité:
Quantité:

Insertion de débit à ultrasons Mètres Présentation

Type d'insertion du débitmètre à ultrasons fonctionne sur le temps de transit ou temps de vol Principe. L'unité de débitmètre utilise deux transducteurs qui fonctionne à la fois comme émetteur d'ultrasons et le récepteur. ... Le flux est ensuite mesurée en comparant le temps en amont et en aval du signal ultrasonore.

Débitmètres à ultrasons d'insertion Caractéristique

  • Auto réglable pour différents matériaux de tuyauterie.

  • Rapide et facile à installer et utiliser

  • Ne nécessite pas de compétences particulières ou de l'équipement.

  • Budget et adaptable.

  • Pas besoin de couper le tuyau ou l'eau d'arrêt, une installation facile.

  • Très précis et fiable.

  • Il n'y a pas de pièces mobiles, pas de chutes de pression, et aucune exigence de maintenance.

Débitmètres à ultrasons d'insertion spécification

Articles

Principe

Débitmètre à ultrasons de temps de transit

Convertisseur

Précision

± 1%

Type de transducteur

Type de tuyau de type d'insertion

Affichage

2 × 20 caractères LCD avec rétroéclairage, supportez la langue de Chinois, anglais et en Italie

Signal

Sortir

1 Wild 4 ~ 20mAut sortie, résistance électrique 0 ~ 1k, précision0. 1%

Sortie d'impulsion d'une manière OPT (largeur d'impulsion 6 ~ 1000ms, défaut est de 200 ms)

Sortie de relais 1 façon

Signal

Saisir

Saisie 3 et 4 ~ 20MA, précision 0. 1%, signal d'acquisition tel que la température, la presse et le niveau de liquide

Connectez le transducteur de température PT100, peut terminer la mesure de la chaleur / de l'énergie

Données

Interface

Isolez l'interface série RS485, mettez à niveau le logiciel de débitmètre par ordinateur, supportez le Modbus

Câble spécial

Câble paire torsadé, généralement la longueur de moins de 50 mètres; Sélectionnez le RS485, distance de transmission peut sur 1000m

Tuyau

Installation

Condition

Matériau de tuyauterie

Acier, acier inoxydable, fonte, cuivre, tuyau de ciment, PVC, aluminium, acier en verre, doublure est autorisé

Diamètre du tuyau

15 ~ 6000mm

Tuyau droit

L'installation du transducteur doit être satisfaite: UPSTRAM10D, en aval 5D, 30D de la pompe

Mesure

Moyen

Type de liquide

comme l'eau (eau chaude, eau glacée, eau de ville, eau de mer, eau usée, etc.);

Eaux usées avec une petite teneur en particules; Huile (pétrole brut, huile de lubrification, huile diesel, huile de carburant, etc.);

Produits chimiques (alcool, etc.); Effluent des plantes; Boisson;

Liquides ultra-pures, etc.

Température

- 30 ~ 160

Turbidité

Pas plus de 10000ppm et moins de bulle

Débit

0 ~ ± 7m / s

Travail

Environnement

Température

Convertisseur: - 20 ~ 60; transducteur de débit: - 30 ~ 160

Humidité

Convertisseur: 85% RH; Transducteur d'écoulement: peut mesurer sous l'eau, la profondeur de l'eau≤2m (colle scellé de tangueuse)

Source de courant

DC8 ~ 36V ou AC85 ~ 264V (facultatif)

Puissance

Consommation

1. 5W


Feuille de paramètre de capteur

Taper

Type de standard

Type haute température

Type d'insertion

Diamètre (mm)

DN15 ~ DN100

D N50 ~ DN700

DN300 ~ DN6000

DN15 ~ DN6000

> = DN50

Matériel

abdos

Matériau spécial à haute température

SS304L (base CS)

La fréquence

1mHz

Méthode d'installation

V (n, w)

V, z

Z

V, z

Z

Étalonnage

Calibré avec l'unité principale

Magnétisme

Magnétique

Pas de magnétique

Température

0 ~ 70

0 ~ 160

Dimension

45 × 25x32

64x44x39

97x54x53

90 × 85 × 24

19

Poids (g)

75

250

650

94


Câble

Configuration standard: 5M * 2 peut choisir 10m * 2 ou 15 m * 2


-Manuals

Débitmètres à ultrasons d'insertion

-Fiche technique


Insertion de débit à ultrasons Mètres d'application

  • des conduites d'alimentation en eau municipale

  • canalisations de grande

  • Plantes chimiques

  • Les plantes utilitaires dans toutes les industries

  • Raffineries - Tours de refroidissement

  • industrie pharmaceutique

  • Les centrales électriques
