  • Toute la construction en métaux, une utilisation appropriée pour une température élevée, une pression élevée et un fort moyen corrosif.
  • conception à faible perte de pression.
  • Affichage intelligent LCD double ligne, sur place affichage instantané / débit cumulé et de la lumière en arrière en option.
  • Système à deux fils, une batterie au lithium, l'alimentation DC24V.
  • Récupération de données, la sauvegarde de données et de coupure d'alimentation des fonctions de protection.
État de disponibilité:
Quantité:

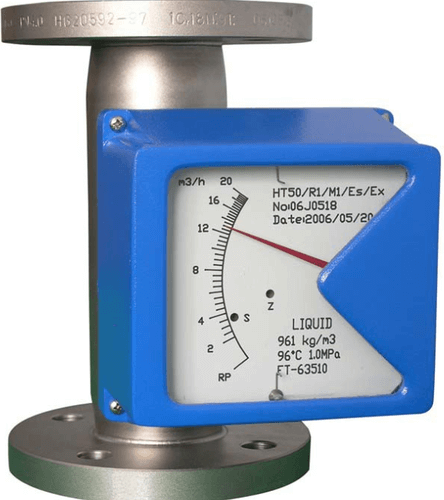

Introduction des rotamètres de tube métallique

Le rotamètre de tube métallique est un débitmètre de surface variable. Il se compose d'un tube conique, typiquement en acier avec un «flotteur», constitué de SS ou de PTFE. La pression différentielle sur la région de l'annulus est constante. Le flotteur se déplace à travers le tube conique de haut en bas par rapport au débit de fluide. La position verticale du flotteur comme indiqué à l'échelle est la mesure du débit instantané.

Caractéristiques des rotamètres de tube métallique

    • Conception robuste avec une visibilité maximale

    • Deux tons en poudre revêtu une excellente finition

    • Pas de filetage dans le corps, évite la corrosion

    • Facile à entretenir et à remplacer

    • Convient à une application haute pression

    • Connections d'extrémité clavée PTFE / PFA / PPA / PP

Tube métallique rotamètres Spécification

Gamme de flux
Eau 2,5 l / h à 200 m3 / h
Air 0,07 à 4500m3 / h (201.013bar)
durée de débit
10: 1
Précision
Précision standard: 1,5% Précision élevée: 1,0%
précision standard (PTFE-Liner): 2,5% de haute précision (PTFE-Liner): 1,5%



Connexions
Raccord de bride
Standard: DIN2501DN15-DN200)
Spécial: DIN2512DN15-DN200
ANSI1 / 2-8
Les utilisateurs GB JIS besoins
Raccords filetés DIN11851SC40-SC80 [1-1 / 2-3]
Selon les demandes des utilisateurs
Connexions Veste à vapeur
filetages internes 1/2
Npt
Raccordement à bride DN15 PN40 DIN2501
Selon les demandes des utilisateurs
Max.Allow. pression
250bar


Écart de température
température du fluide
-40 type + 200Standard
-20 à + Type 125PTFE-Liner
-40 à + Type de température 400High
Température ambiante
-40 à + 70


Matériaux
SS304, SS304L, SS316, SS316L
Revêtement PTFE
Hastelloy C
Ti
Selon les demandes des utilisateurs
classe de protection
IP67
Fournir de l'énergie
12-28V DCtwo-fil d'systembattery
Ex-Design
OEM


-Manuals

Rotamètres tube métallique

-Fiche technique


Application des rotamètres de tube métallique


Application des rotamètres de tube métallique
