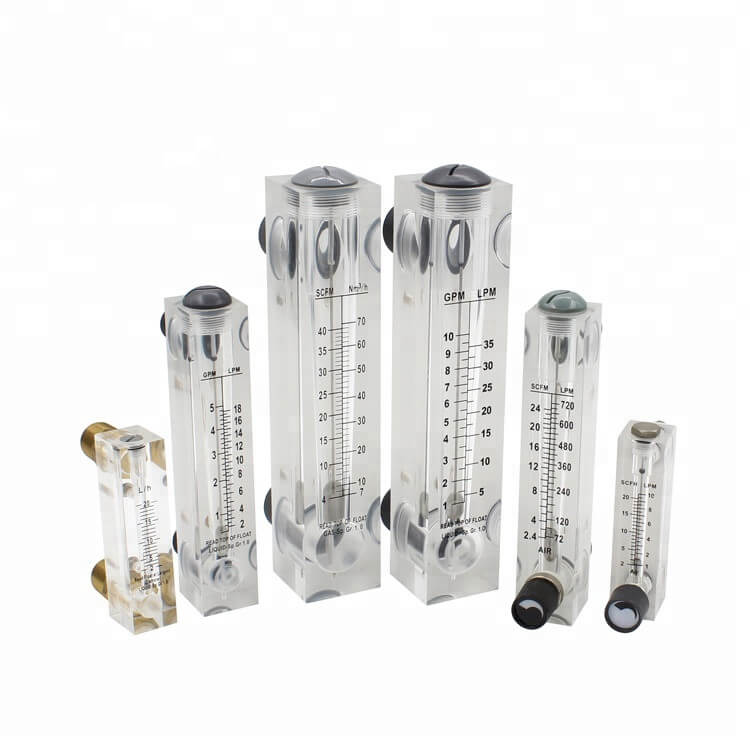

Débitmètres à tube de verre

Partager sur:
  • Petit purgemètre économique rentable
  • Principe de mesure à faible coût sans pouvoir auxiliaire
  • Précision: ± 2,5%
  • Meilleure mesure de très petits volumes de liquides et de gaz
  • Vanne à aiguilles de haute qualité intégrée à pied ou à la pièce de tête
  • Raccords en acier inoxydable
  • SIL 2 Conforme à utiliser dans des systèmes instrumentés de sécurité (SIS)
  • Pas de pièces à porter
État de disponibilité:
Quantité:


Tube de verre Romterter Introduction

Le rotamètre de tube de verre est un débitmètre de surface variable. Un rotamètre est constitué d'un tube conique, typiquement en verre, avec un «flotteur» en SS ou PTFE. La pression différente sur la zone de l'anneaux est constante. Le flotteur se déplace à travers le tube conique de haut en bas par rapport au débit de fluide. La position verticale du flotteur comme indiqué à l'échelle est la mesure du débit instantané.

Caractéristiques du rotamètre du tube de verre

    • Conception robuste avec une visibilité maximale

    • Deux tons en poudre revêtu une excellente finition

    • Pas de filetage dans le corps, évite la corrosion

    • Facile à entretenir et à remplacer

    • Convient à l'installation en ligne

    • Connections d'extrémité clavée PTFE / PFA / PPA / PP

Spécification du rotamètre de tube de verre

Matériaux de construction

Performance

Tube: verre borosilicate

Float: SS316, PTFE, Autre Sur demande

Emballements: Néoprène, PTFE, Silicon, Viton

Raccord de fin: acier doux, acier au carbone, SS304, SS316,

Cf-8m, cf8, en fonte PTFE doublé,

SS doublé, PVC et tout autre matériau souhaité

sous réserve de sa disponibilité.

Cadre &: Acier doux, SS (facultatif)

Couverture

Précision: ± 2% du flux complet

Répétabilité: 0,5%

Rangeabilité: 10: 1

Longueur de l'échelle: 175-200 mm,

250mm (facultatif), 500 mm (facultatif) 0

Max. Temp. : Jusqu'à 200 C,

en fonction du matériau d'emballage de la glande

Connexions: bride ou filetée

Coffre: IP 55 ou IP65 sur demande


Modèle
Dn (mm)
Plage de mesure (L / H)
Précision
(±%)
Moyen
D
E

Eau (20)
Air (101325Pa 20 ℃)
Temps de travail
Pression de travail

Dk800-4
Dk800-4f
4
0,25-2.5
0.5-5
0,8-8
1.6-16
4-40
6-60
2.5
-20 ℃ ~
+ 120
≤1.0mpa
φ11
M10 × 1

Dk800-6
Dk800-6f
6
0.5-5
1.2-12
2.5-25
4-40
6-60
10-100
16-160
10-100
25-250
50-500
80-800
100-1000
180-1800
240-2400
300-3000
350-3500
430-4300



-Manuals

Tube de verre Romterter

-Fiche technique


Application anti-rotamètre de tube de verre

Le débitmètre de rotation de verre est utilisé pour mesurer le flux de liquide ou de gaz non pulpulérisé instantané de la pulastique monophasé dans des zones telles que chimiques, pertolum.Médecine, Dirtilizer, aliments, raffinerie de sucre, fabrication de papier, industrie de la lumière, textile, impression et la teinture, la prétection environnementale et etc.PFE, le matériau résistant à la corrosion de haute qualité est utilisé dans les parties de contact principales de l'écouleur anti-rotamètre de verre résistant à la corrosion pour contacter le milieu, il a une très bonne perfogement de résistance à la corrosion dans la mesure de divers types de flux de Acide fort (à l'exception de l'acide hydroflucrique) alcali, oxydant, oxydation fort acide. Solvant organique et autres gaz corrosifs et liquide.


Diverses industries

  • Processus ou gaz de transporteur

  • Fluides de purge pour les systèmes de mesure

  • Air ou eau

  • Azote, CO2 ou autres gaz inertes

  • Exemple de contrôle des flux dans les analyseurs de gaz, etc.

  • Échasserie à gaz dans des liquides


Industrie de l'énergie conventionnelle et nucléaire

  • Air, gaz (azote, hydrogène, méthane, etc.)

  • L'eau
