  • Communication en ligne non interruptive (transparente)
  • Le signal de communication modulé n'interrompt pas les signaux CC de 4 à 20 mA sur la boucle de communication.
  • Cette boucle fonctionne automatiquement lorsque le terminal est en ligne.
  • Diagnostics / Sécurité Avec les messages d'erreur En plus des fonctions d'auto-vérification du terminal, une fonction de saisie de code permet de maintenir l'intégrité des données d'installation importantes.
  • Imprimante thermique intégrée
  • Cette option permet des impressions sur place des numéros de balises, des étalonnages, des configurations et plus encore.
  • Les clients apprécieront la capacité d'imprimer une assurance qualité et une documentation ISO 9000.
État de disponibilité:
Quantité:

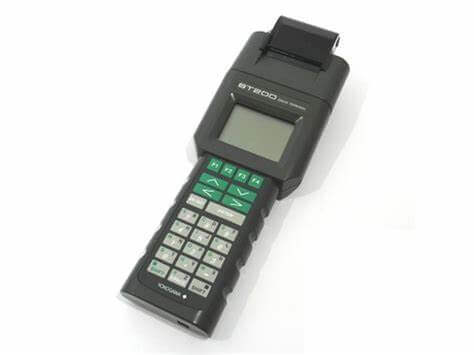

Device Smart Communicator BT200 Introduction

En tant que terminal portable, le modèle BT200 Brain Termi-NAL est utilisé en combinaison avec des équipements utilisant la communication cérébrale pour le réglage, la modification, l'affichage et l'impression de paramètres tels que le numéro de balise, le mode de sortie et la plage, via une communication simultanée. Il surveille également les valeurs d'E / S et les résultats d'auto-vérification, définit la sortie de courant constant et permet des ajustements zéro.

Le terminal cérébral de modèle BT200 est utilisé en le raccordant entre 4 et 20 mA, des lignes de transmission de signal CC de 4 à 20 mA de l'équipement ou à un connecteur dédié sur la carte de communication du conditionneur (conditionneur de signal) lorsque le système est démarré ou maintenu.

Device Smart Communicator BT200Caractéristique


1.Inline Surveillance et communication

Le signal de communication modulé n'interrompt pas les signaux CC de 4 à 20 mA pendant la communication.

2. commun à tous les équipements de Yokogawa

Le terminal cérébral du modèle BT200 fonctionne avec une alléoftion qui utilise la communication cérébrale.

3. Facile d'utilisation

Un grand écran (21 caractères de 8 lignes) facilite la configuration des procédures d'andalure en anglais invitant interactive

séquences.

4. Diagnostics / Sécurité avec des messages d'erreur

• Fonction de contrôle automatique

• Protection du code de sécurité des points de consigne

• Alarme de tension de batterie faible

• Énergie automatique

5. Imprimante (BT200-P00)

L'imprimante imprime les numéros de balises et d'autres paramètres sur place.

6. Sécurité intrinsèque (uniquement pour un type sans imprimante)

Approbation intrinsèque de la CSA.



Device Smart Communicator BT200 Spécification

En tant que terminal portable, la borne cérébrale modèle BT200 est utilisée en combinaison avec des équipements à l'aide de la communication cérébrale pour le réglage, la modification, l'affichage et l'impression de paramètres tels que le numéro de balise, le mode de sortie et la plage, via une communication simultanée. Il surveille également les valeurs d'E / S et les résultats d'auto-vérification, définit la sortie Constancurrent et permet des ajustements zéro.


Caractéristique

  1. Surveillance et communication en ligne

  2. Commun à tous les équipements de Yokogawa

  3. Facile d'utilisation

  4. Diagnostics / Sécurité avec des messages d'erreur

  5. Imprimante (BT200-P00)

  6. Sécurité intrinsèque (uniquement pour un type sans imprimante)

Normes de conformité EMC

EN61326-1 Classe A, Table2 (pour une utilisation dans Industrial

Emplacements), EN61326-2-3

Affichage:

Matrice de points LCD, 21 caractères

Source de courant:

Cinq batteries alcalines sèches AA 1,5 V (LR6 / AM3 (N))

Pour type de sécurité intrinsèque; Cinq

Batteries désignées (voir Options)

Dimensions:

BT200-N00. . . 228 * 110 * 51 mm

(9.0 * 4.3 * 2,0 pouces)

BT200-P00. . . 321 * 110 * 61 mm

(12,6 * 4,3 * 2,4 pouces)

Poids approximatif:

BT200-N00. . . 510 g (1.12 lb)

BT200-P00. . . 700 g (1,54 lb


• - Surveillance et communication en ligne Le signal de communication modulé n'interrompt pas les Signais DC de 4 à 20 mA pendant la communication.

• - commun à l'équipement de Yokogawa Le terminal cérébral de modèle BT200 fonctionne avec un équipement de l'AIL qui utilise la communication cérébrale.

• - facile d'utilisation Un grand écran (21 caractères de 8 lignes) facilite la configuration et la modification des procédures en anglais invitant des séquences interactives.

• - Diagnostics / Sécurité avec des messages d'erreur

• - Fonction de contrôle automatique

• - Protection du code de sécurité des points de consigne

• - Alarme de tension de batterie faible

• - mise hors tension automatique


-Manuals

Device Smart Communicator BT200

-Fiche technique


Device Smart Communicator BT200Application

Imprimante (BT200-P00) Imprimante imprime les numéros de balises et d'autres paramètres sur place. Équipement Spécifications Équipement applicable:

[Instruments de terrain]

Dppharp

Admettre

Yewflo

Yta [conditionneur de signal]

Signal conditionneur pour la communication centim

Spécification: Protocole original de Yokogawa

Modulation: Modulation de rafale 0: 2400 Hz 1:

Signal SANS Taux de bauds: 1200bps

Signal de communication: hôte au périphérique: +/- 0,5 V (Charger Résistance 250 Q) Dispositif à héberger: +/- 2 mA Ligne de communication: [Instruments de terrain] Load Résistance: 250 à 600 Q (y compris la résidence du câble)

Capacité de charge: 0,22 inductance de charge ou moins de charge: 3,3 mH ou moins d'espacement de ligne d'alimentation: 15 cm (6 pouces) ou plus (éviter le câblage parallèle.)
