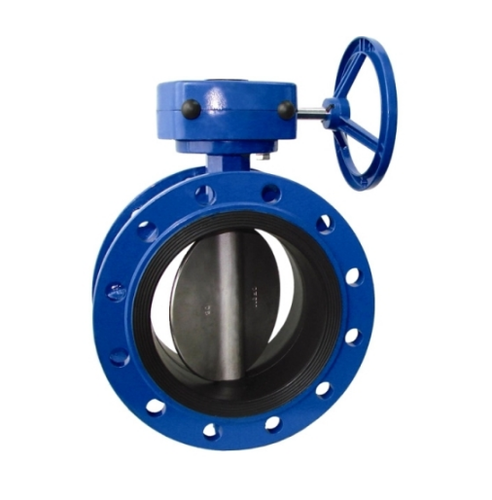

Vannes papillon doublées

Partager sur:
  • Conception de base: API 609, MSS-SP-67, BS 5155, ISO 5752, DIN 3202
  • Test de la coquille / du siège: API 598, MSS-SP-61
  • Test de shell: di (400 psig), CI (350 psig)
  • Test de fermeture: 165 psig
  • Disque complet max. Note de la pression: 150 psi
  • Disque réduit de pression maximale pression de pression: 50 psi
État de disponibilité:
Quantité:

Vannes de papillon doublées Introduction

LesVannes papillon doublées PFA, FEP, PTFE et TEFLONavoir un revêtement insensible ou une doublure à la surface interne du corps de la vanne. Le revêtement ajouté en outre empêche la vanne de l'exposition à des produits chimiques caustiques ou corrosifs.

La vanne de papillon doublée est une vanne de service fiable et sans fuite conçue pour une large gamme d'exigences exigeantes dans les applications chimiques et les industries de processus corrosifs.

Vannes de papillon doubléesCaractéristique

Soupape papillon FEP & PFA

Les vannes à papillons doublés FEP et PFA ont suivi tous les critères standard selon l'API. Les vannes FEP peuvent supporter jusqu'à 160 ° C Température de fonctionnement et PFA peuvent soutenir jusqu'à 200 ° C Température de fonctionnement.


Vanne papillon doublée de PTFE

Les vannes de papillon doublées de PTFE de disque centrée sont disponibles dans une plage de taille de 2 \"à 12 \». Les vannes papillon de pochette PTFE avec un disque de finition miroir sont également très utiles pour les applications en poudre. La manche revêtue PTFE apporte toutes les propriétés du PTFE. Pour ce faire, les vannes papillons doublées de PTFE peuvent maintenir une température de fonctionnement de 180 ° C et gérer facilement des supports extrêmement corrosifs.


La pression PN 10 de la vanne de papillon doublée devient idéale pour les supports à haute pression comme des gaz, des produits chimiques élevés et des matériaux visqueux et peuvent être augmentés à la PN 16 mais sur demande. Toutes ces vannes sont disponibles dans des sandwichs de la plaquettes et ont également fourni le corps de type à pattes sur demande par les fabricants de la vanne.


Vannes de papillon doubléesspécification

Vanne papillon PFA & FEP

Concevoir

Les vannes papillon doublées de FEP et de PFA sont conçues et fabriquées sous API 609 Catégorie / BS - FR - 593.

Gamme de taille

Les vannes papillon FEP & PFA sont disponibles dans une plage de taille de 2 \"à 20\"

Corps

Les vannes de papillon PFA et FEP sont disponibles dans plusieurs matériaux corporels tels que la fonte, WCB, CF8, CF8M et CF3M.

Disque

Les matériaux en acier moulé, en acier moulé, CF8 et CF8M sont utilisés dans la fabrication de disque pour les vannes papillon.

Seat

Les matériaux PTFE et FEP sont utilisés pour le siège dans des vannes papillons doublées

Température

160 ° C (pour le FEP), 200 ° C (pour PFA)

Pression

Les vannes à papillons doublées apparaissent avec la pression de la pression PN 6 et peuvent être augmentés à PN 10 sur demande.

Connexion finale

Les connexions finales de type plaquette et le type de pattes sont également disponibles sur demande.

Inspection et test

API 598 / BS EN 12266 PARTIE- I

Classe de fuite

Fermer serré

-Manuals

Vannes de papillon doublées

-Fiche technique


Vannes de papillon doubléesApplication

Les vannes à papillons doublés sont conçues pour travailler avec des médias agressifs dans des industries telles que:


  • Industrie chimique

  • Eau haute pureté

  • Industrie alimentaire

  • Industrie pharmaceutique

  • Industries sanitaires

  • Médias corrosifs et toxiques

  • Adhésifs et acides

  • Production de chlore

  • Industrie minière

  • Fabricant de peinture
