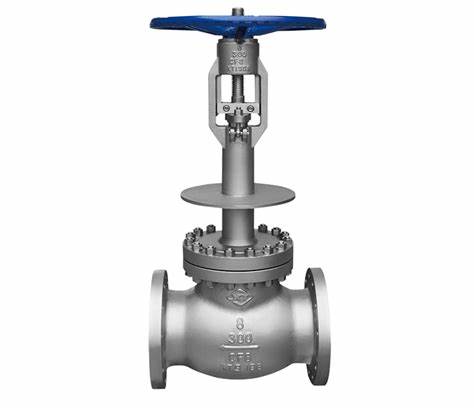

Vanne à soupape cryogénique

Partager sur:
  • Standard de conception BS 1873 / BS 6364
  • Tableau de pression / température ASME B16.34
  • Dimension face à face ASME B16.10
  • Standard de test EN 12266-1 / BS 6364
  • Détails Bride ASME B16.5 jusqu'à 24 \ »
  • Grandeurs 2 \"- 16 \" (DN50 - DN400)
  • ASME classe 150 - 1500
  • Matériaux A105 / LF2 / LF3 / F316 / F304 /
    F316L / F51 / F55 / F6a / WCB / LCB /
    LCC / CF8M / CF8 / CF3M / 4A / 6A / Inconel
État de disponibilité:
Quantité:

Cryogène Globe Valve Présentation

vannes globe cryogénie sont disponibles avec un large éventail de connexions et combinaisons de matériaux. Ils peuvent être dotés de fonctions supplémentaires, telles que des joints à soufflet pour exigences accrues en matière d'étanchéité, ou avec une fonction non-retour. Avec cette combinaison, l'utilisation d'une vanne séparée peut être éliminé. vannes globe cryogénie sont disponibles dans les tailles de DN10 à des pressions DN200 et sécurisées jusqu'à 50 bars, à des températures de fonctionnement de -255 ° C à + 120 ° C.

vannes cryogéniques sont spécialement conçus pour des procédés de traitement des gaz et le stockage et le transport des gaz liquéfiés tels que le gaz naturel liquéfié, de l'azote liquide, l'oxygène ,. Etc. Ces vannes doivent fonctionner pour donner des taux de fuite assurés. Ces vannes qui sont recommandées ci-dessous pour utiliser -50⁰C sont conçus avec un capot prolongé qui sépare l'opérateur et joint de tige de la température froide. 12 \ » colonne de gaz est une fonction standard pour ces vannes.

La pression principale contenant les composants sont traités avec de l'azote liquide pour stabiliser les dimensions et éliminer le stress causé par des changements de la microstructure métallique. joints à lèvres sont utilisés en tant que joints d'étanchéité de ces valves qui sont constitués de différents matériaux tels que le PTFE, KEL-F, etc., et il est auto alimenté par une source interne d'alliage inoxydable ou Inconel.

Valve cryogène Globe Caractéristique

  • capot prolongé, l'emballage à faible émission

  • Stellite superposition sur Wedge et siège torique

  • trou de purge entre l'amont et siège arrière pour empêcher l'augmentation de la pression de la cavité du corps.

  • Prévenir la tige structure instable

  • joint souple en option. Siège ou disque avec des inserts en PTFE ou PCTFE (Globe, Check)

  • Type: Globe

  • Matériaux Corps: acier inoxydable, double en acier inoxydable

  • Conception de base: API 600 (Gate), BS 1873 (Globe), BS EN 1868 (Check), ASME B16.34

  • Structure Longueur: ASME B16.34

  • Raccordement: ASME B16.5, MSS SP-44, ASME B16.47, ASME B16.25, EN 1092

  • Test et inspection: API 598



Valve cryogène Globespécification


CARACTÉRISTIQUES TECHNIQUES POUR CRYOGENIQUES GLOBE VANNES
Évaluation de la pression et la taille:
150LB-300LB
DN50 à DN400
2 \"~ 16 \"
Matériel:
Corps: LCB, CF8, CF8M
Disque: 304, 316
Tige: 304, 316
Bonnet: LCB, CF8, CF8M
Type exploité
Volant à main, à vis sans fin
Structure:
tige montante, BB
Raccordement à bride:
ASME B16.5: EN1092 PN16, PN25, PN40
souder bout à bout des extrémités:
ASME B16.25


-Manuals

Valve cryogène Globe

-Fiche technique


Valve cryogène GlobeApplication

Une vanne cryogénique globe est spécialement conçu pour les applications de poignée qui impliquent des températures extrêmement basses. Il est également utilisé là où il y a une forte pression et des milieux corrosifs. Soupape cryogénique globe est réalisé avec un disque d'auto-alignement et le siège intégral pour assurer un arrêt positif. Cela permet aussi de prolonger la durée de vie de la vanne globe.
