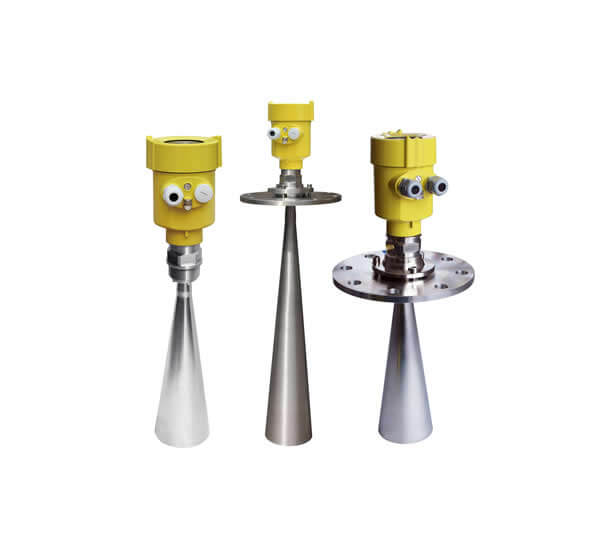

Transmetteurs de niveau à ondes guidées

Partager sur:
  • Angle de petit faisceau, l'énergie peut être concentrée, renforcer la capacité d'écho et éviter les interférences.

  • L'antenne est de petite taille, facile à installer. Une longueur d'onde plus courte, le reflet de l'inclinaison de surface solide est préférable.

  • Bonnes performances de travail dans l'environnement solide de la poussière grave.

  • Zone de mesure de mesure plus petite, le résultat de mesure sera plus précis.

  • Pas de corrosion, pas de pollution, amical à l'homme et à l'environnement

  • Alimentation 6-26VDC Précision ± 3mm

  • Gamme de fréquences 66GHz Antenna Matériau SS

  • Signal Sortie 4 ~ 20mA / Hart, RS485 / Modbus

État de disponibilité:
Quantité:

Émetteur de niveau radar à ondes guidées Introduction

Émetteurs de niveau radar à ondes guidées. Pour une précision de haute précision, des mesures fiables même dans des conditions difficiles. En utilisant des fréquences radar, guidées dans une sonde entrant dans le récipient surveillé, la mesure du radar à ondes guidées fournit des mesures continues et fiables avec une grande précision.

L'émetteur de niveau de radar à ondes guidées utilise une technologie de radar à onde guidée (GWR). Basé sur le reflet du micro-ondes sur le milieu de surface. À travers la sonde, la mesure de niveau continue des niveaux liquides et solides est terminée.

Un émetteur de niveau de radar à ondes guidées est également appelé capteur de niveau radar guidé par des vagues. Ils peuvent mesurer les deux niveaux et l'interface entre deux médias. Grâce à la tige ou au câble de la sonde, Types de contact complet Types de contact de niveau continu. Tels que l'émetteur de niveau radar à ondes de la sonde coaxiale. Ceci est différent de la mesure de niveau ultrasonore, qui est une mesure sans contact. Un émetteur de niveau de radar à ondes guidées est souvent utilisé pour la mesure du niveau du réservoir. Y compris liquide et solide. Sortie 4 ~ 20mA / Hart, afin de mesurer et de contrôler le niveau pendant la production.

Émetteur de niveau radar à ondes guidéesCaractéristique


  • Ces émetteurs peuvent être utilisés pour des liquides avec une constante diélectrique faible.

  • Ils sont applicables au niveau ainsi que les mesures d'interface.

  • La cohérence des liquides n'est pas un problème. Il peut être visqueux, suspendu, semi-solide, particulaire, etc.

  • Le processus de mesure n'est pas un empêchement, quel que soit le niveau de conductivité, la constante diélectrique, la densité, la pression ou la température des fluides. Tous ces facteurs ne font pas entraver la précision des lectures.

  • Celles-ci sont faciles à installer et à la maintenance basse car il existe des pièces mobiles minimes ou pas.

Émetteur de niveau radar à ondes guidéesspécification

ApplicationLiqiud et poudre solideLiquide corrosifPoudre solideLiquide de faible permittivitéLiquide dans un réservoir haute pression
Plage de mesure30m20m30m6m15m
La fréquence500 MHz-1.8 GHz
AntenneCâble ou tigePTFE couvertCâble doubleRodCâble ou tige
Câble ou tige
Précision± 10mm± 10mm± 10mm± 5mm± 10mm
Travail
Température
(-40 ~ 250)(-40 ~ 200)(-40 ~ 150)(-40 ~ 250)(-40 ~ 400)
Travail
Pression
(-0,1 ~ 4) MPa(-0,1 ~ 0.3) MPa(-0,1 ~ 4) MPa(-0,1 ~ 4) MPa(-0,1 ~ 40) MPa
Sortie du signal(4 ~ 20) MA / HART
Affichage de champLCD à quatre bits, programmable
Source de courantDeux fils (DC24V)
Quatre fil (DC24V / AC220V)
Matériau de coquilleAluminium / plastique
Traiter
Lien
Fil / Bride
Épreuve d'explosion
Classe
Exiiict6
Protecteur
Classe
IP67


-Manuals

Émetteur de niveau radar à ondes guidées

-Fiche technique


Émetteur de niveau radar à ondes guidéesApplication


  • Production de pétrole et de gaz

  • Raffinage

  • Pharmaceutique et biotech

  • La production d'énergie

  • Pulpe et papier

  • Fer et acier

  • Produits chimiques

  • Nourriture et boisson

  • Marin
