État de disponibilité: | |
---|---|
Quantité: | |

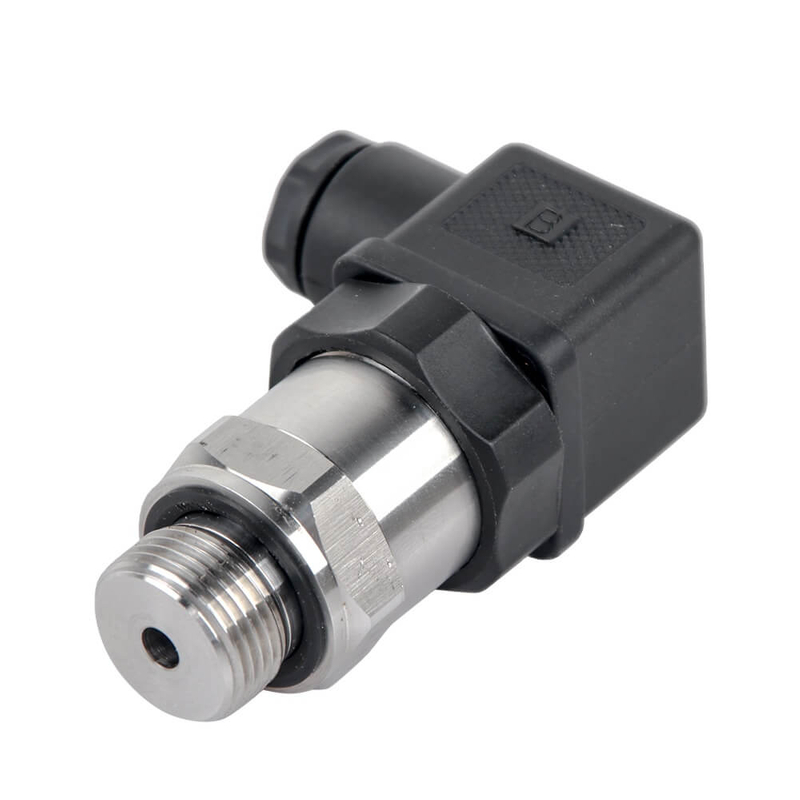

Les émetteurs de pression de jauge sont utilisés en référence à la pression atmosphérique. Si la pression de la jauge se trouve plus haute que la pression extérieure, elle est appelée pression positive. Cependant, si la pression de jauge est inférieure à la pression atmosphérique, elle est appelée pression négative.
Les émetteurs de pression de jauge comportent un port de pression unique. L'émetteur peut comporter une cellule de mesure, un diaphragme de joint et un liquide de remplissage. La pression ambiante est la principale variable d'entrée, qui est transférée sur le capteur de pression à travers le diaphragme de joint ainsi que le liquide de remplissage. Un émetteur de pression de jauge permet une pression d'air ambiante d'être exposée au côté négatif du diaphragme. Cela permet une mesure précise en référence à la pression ambiante.
Avec la technologie du capteur de pression piézorésistive, il offre une linéarité, une répétabilité et une hystérésis exceptionnelles. Bien que la conception de circuits robuste, il présente une bonne résistance de l'EMI et la protection de la haute pression instantanée et de la surtension interférer du tonnerre, du bruit et de l'impulsion tranchante, etc., ce qui le rendrait fonctionner de manière fiable et stable dans l'environnement rugueux.
• Performance fiable, application facile
• Protection courte et polarité inversée protection
• Mesurer la jauge, absolue et scellée jauge
• Version intrinsèque sûre, conformément à Exia standard ⅱ ct6ga de GB3836.4
• Le produit ExD est conforme à la norme GB3836.2 et le certificat EXD est approuvé.
• Produit d'utilisation des navires conformes à CCS Règles de classification de la mer Navires en acier (2018)
• CE, ROHS et ATEX approuvés
Les émetteurs de pression de jauge sont utilisés en référence à la pression atmosphérique. Si la pression de la jauge se trouve plus haute que la pression extérieure, elle est appelée pression positive. Cependant, si la pression de jauge est inférieure à la pression atmosphérique, elle est appelée pression négative.
Les émetteurs de pression de jauge comportent un port de pression unique. L'émetteur peut comporter une cellule de mesure, un diaphragme de joint et un liquide de remplissage. La pression ambiante est la principale variable d'entrée, qui est transférée sur le capteur de pression à travers le diaphragme de joint ainsi que le liquide de remplissage. Un émetteur de pression de jauge permet une pression d'air ambiante d'être exposée au côté négatif du diaphragme. Cela permet une mesure précise en référence à la pression ambiante.
Avec la technologie du capteur de pression piézorésistive, il offre une linéarité, une répétabilité et une hystérésis exceptionnelles. Bien que la conception de circuits robuste, il présente une bonne résistance de l'EMI et la protection de la haute pression instantanée et de la surtension interférer du tonnerre, du bruit et de l'impulsion tranchante, etc., ce qui le rendrait fonctionner de manière fiable et stable dans l'environnement rugueux.
• Performance fiable, application facile
• Protection courte et polarité inversée protection
• Mesurer la jauge, absolue et scellée jauge
• Version intrinsèque sûre, conformément à Exia standard ⅱ ct6ga de GB3836.4
• Le produit ExD est conforme à la norme GB3836.2 et le certificat EXD est approuvé.
• Produit d'utilisation des navires conformes à CCS Règles de classification de la mer Navires en acier (2018)
• CE, ROHS et ATEX approuvés
L'émetteur de pression de jauge (GP) compare une pression de processus contre la pression atmosphérique ambiante locale. Les émetteurs de pression de jauge ont des ports pour échantillonner la pression atmosphérique ambiante en temps réel. Les émetteurs de pression de jauge très précis d'aujourd'hui peuvent être affectés par les fluctuations de la pression ambiante locale. Les mesures au-dessus de la pression atmosphérique ambiante sont représentées comme un nombre positif, tandis que le nombre négatif représente les mesures inférieures à l'ambiance. Une mesure de la pression de jauge est indiquée par la lettre «G» suivant l'unité de mesure de la lecture (c'est-à-dire INH₂O (G) ou PSIG).
spécification
Type de pression | Pression de jauge / pression absolue / pression d'étanchéité |
Source de courant | 12VDC 24VDC 12-36VDC |
Sortie du signal | 4-20MA 0-20MA 0-5V 1-5V 0-10V RS485 |
Zéro dérive | ± 0,03% FS |
Précision | ± 0,5% FS, 0,3% FS en option |
Dérive de sensibilité thermique | ± 0,03% FS |
Stabilité à long terme | ≤0,2% fs ℃ un an |
Réponse de fréquence (-3DB) | 5kHz ~ 650kh |
Protection contre la pénétration | IP65 |
Connexion de pression | G1 / 4, G1 / 2,1 / 2NPT, 1 / 4NT, M20 * 1.5etC. (Facultatif) |
Mease Medium | Gaz, eau, huile, etc. (zone anti-explosion) |
Connections electriques | Type de connecteur DIN, connecteur M12, type de connecteur de câble |
Réponse du temps | <10ms |
Poids | Min, 400g (selon le modèle) |
Matériau de logement | Acier inoxydable 304/316L |
Remplir le liquide | Huile de silicium |
L'émetteur de pression de jauge (GP) compare une pression de processus contre la pression atmosphérique ambiante locale. Les émetteurs de pression de jauge ont des ports pour échantillonner la pression atmosphérique ambiante en temps réel. Les émetteurs de pression de jauge très précis d'aujourd'hui peuvent être affectés par les fluctuations de la pression ambiante locale. Les mesures au-dessus de la pression atmosphérique ambiante sont représentées comme un nombre positif, tandis que le nombre négatif représente les mesures inférieures à l'ambiance. Une mesure de la pression de jauge est indiquée par la lettre «G» suivant l'unité de mesure de la lecture (c'est-à-dire INH₂O (G) ou PSIG).
spécification
Type de pression | Pression de jauge / pression absolue / pression d'étanchéité |
Source de courant | 12VDC 24VDC 12-36VDC |
Sortie du signal | 4-20MA 0-20MA 0-5V 1-5V 0-10V RS485 |
Zéro dérive | ± 0,03% FS |
Précision | ± 0,5% FS, 0,3% FS en option |
Dérive de sensibilité thermique | ± 0,03% FS |
Stabilité à long terme | ≤0,2% fs ℃ un an |
Réponse de fréquence (-3DB) | 5kHz ~ 650kh |
Protection contre la pénétration | IP65 |
Connexion de pression | G1 / 4, G1 / 2,1 / 2NPT, 1 / 4NT, M20 * 1.5etC. (Facultatif) |
Mease Medium | Gaz, eau, huile, etc. (zone anti-explosion) |
Connections electriques | Type de connecteur DIN, connecteur M12, type de connecteur de câble |
Réponse du temps | <10ms |
Poids | Min, 400g (selon le modèle) |
Matériau de logement | Acier inoxydable 304/316L |
Remplir le liquide | Huile de silicium |
-Manuals
Transmetteur de pression de jauge
-Fiche technique
-Manuals
Transmetteur de pression de jauge
-Fiche technique
Le produit de la série est largement appliqué dans les professions, tels que le contrôle des processus de l'industrie, le pétrole, l'ingénierie chimique et la métallurgie, etc. Porter la distance offre et peut adopter une méthode d'exportation de courant électrique.
Niveau de réservoir ouvert, pression de ligne et pression de couverture dans un réservoir.
Le produit de la série est largement appliqué dans les professions, tels que le contrôle des processus de l'industrie, le pétrole, l'ingénierie chimique et la métallurgie, etc. Porter la distance offre et peut adopter une méthode d'exportation de courant électrique.
Niveau de réservoir ouvert, pression de ligne et pression de couverture dans un réservoir.
