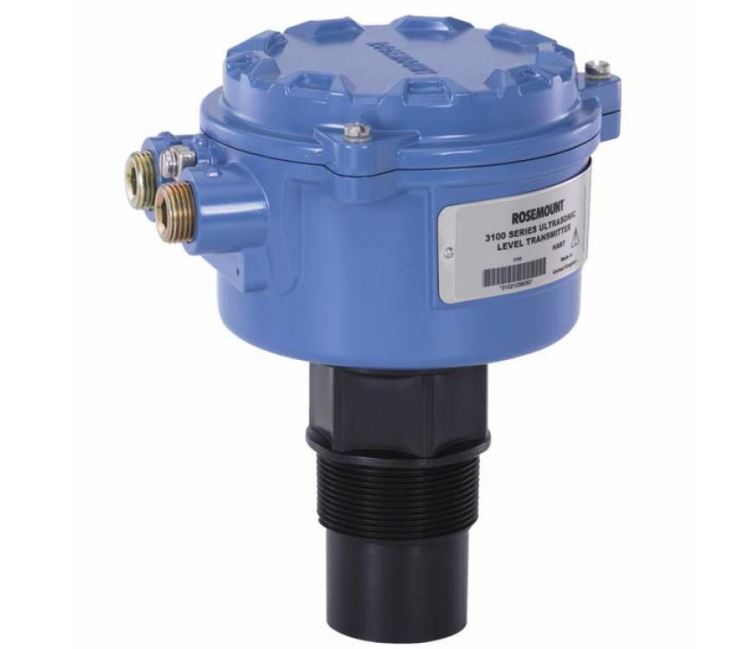

Transmetteur de niveau à ultrasons Rosemount série 3100

Partager sur:
  • principale mesure par ultrasons
  • 26 pi ou 36 pi gamme de mesure en fonction du modèle
  • sortie 4-20 mA ou 4-20 mA avec sortie HART disponible
  • modèles d'approbation de l'emplacement dangereux disponibles
  • Protection: NEMA 4X, IP66
État de disponibilité:
Quantité:

Émetteur de niveau ultrasonique de la série 3100 Rosemount 3100 Introduction

La série Rosemount 3100 est un émetteur de niveau de liquide basé sur une technologie à ultrasons qui convient à de nombreuses applications liquides.

Les signaux d'impulsions à ultrasons sont transmis et réfléchis à la surface du liquide. L'émetteur 'lance' pour les signaux réfléchis (échos) et mesure le délai entre la transmission et la réception. La distance à la surface du liquide est automatiquement calculée à l'aide du délai de temps calculé.

L'émetteur calcule ensuite la profondeur de liquide (niveau) et émet le niveau sous forme de signal 4-20 mA (et un signal HART® numérique sur le

Rosemount 3102 et 3105).

Le Rosemount 3102 est utilisé uniquement pour mesurer le niveau. Le Rosemount 3102 et 3105 peut calculer la distance à surface, le contenu (volume) ou le flux de canal ouvert, puis émettant le résultat sous forme de signal 4-20 mA et un signal HART numérique.

Un capteur de température intégré mesure en permanence la température de l'air autour de l'émetteur. Il calcule ensuite la vitesse du son dans l'air, compensant automatiquement la distance calculée des effets de température. Les Rosemount 3102 et 3105 ont une option de capteur de température à distance.

Émetteur de niveau ultrasonique de la série 3100 de Rosemount 3100 Caractéristique

  • Mesure non-contactant sans pièces mobiles

  • LCD et boutons intégrés en standard pour la programmation sur site

  • Mesure continue du niveau

  • Calcul du volume ou de canal ouvert pour le Rosemount 3102 et Rosemount 3105

  • Deux boucle de fil alimentées. Rosemount 3102 et 3105 ont numérique HART®

communication

  • Deux relais de signal intégré sur le Rosemount 3102

  • Facile à installer et à configurer

  • Boîtier métal robuste ou plastique. PVDF Matériel mouillée


Rosemount Série 3100 Transmetteur de niveau ultrasonique Spécification

Général

Produit

Émetteurs de niveau ultrasonique de la série Rosemount ™ 3100:

■ Rosemount 3101: Mesure de niveau

■ Rosemount 3102:

- Niveau, distance, contenu (volume) et mesure du débit, avec deux relais de signal intégré

■ Rosemount 3105:

- Niveau, distance, contenu (volume) et mesure du débit pour des emplacements dangereux

Principe de mesure

■ Ultrasons, Temps de vol

Performance de mesure

Plage de mesure

■ Rosemount 3101:

- portée de 1 à 26 pi (0,3 à 8 m)

■ Rosemount 3102 et 3105:

- portée de 1 à 36 pi (0,3 à 11 m)

Résolution de niveau

■ mieux que 0,04 po (1 mm)

Précision sous conditions de référence

■ Rosemount 3101 (1):

- ± 0,2 po (5 mm) pour <3,3 pi (1 m), ± 0,5% de la distance mesurée pour> 1 m (1 m)

■ Rosemount 3102 et 3105 (1) (2):

- ± 0,1 po (2,5 mm) <3,3 pi (1 m (1 m), ± 0,25% de la distance mesurée pour> 3,3 pi (1 m)

Distance de blocage (zone morte)

■ 12 po (0,3 m)

Intervalle de mise à jour

■ Affichage: 500 ms

■ Sortie actuelle: 200 ms


-Manuals

Émetteur de niveau ultrasonique de la série 3100 de Rosemount 3100

-Fiche technique

Transmetteur de niveau ultrasonique de la série 3100 de Rosemount 3100.pdf
