| Quantité: | |
|---|---|

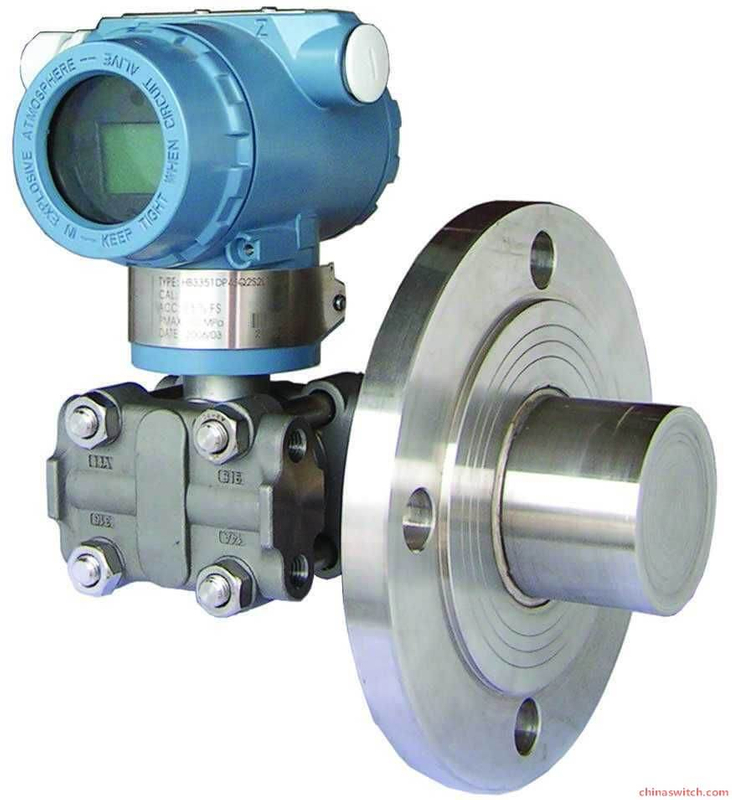

Les émetteurs de niveau montés sur la bride sont essentiellement des émetteurs DP où une bride de montage de processus est utilisée à la place de la connexion de processus NPT sur un émetteur DP. Ces émetteurs sont utilisés pour mesurer le niveau de fluide dans des réservoirs ventilés ou sous pression.
La bride de montage est reliée au port à haute pression et le port basse pression est ouvert à l'atmosphère ou connecté à la conduite de pression du haut du réservoir. Les émetteurs intelligents bénéficient de la portée de mesure réglable ou de la plage dans les limites spécifiées. Ces unités peuvent être réintégrées dans le domaine du terrain ou de l'instrument avec des outils de communication à main et / ou des normes de pression. Pour sélectionner le modèle approprié, déterminez la plage de pression du support étant mesurée, identifiez la température du support étant mesurée, comprenez la nature corrosive du support et envisagez le montage de l'appareil pour une installation pratique, un étalonnage et une maintenance de l'unité. .
Le principe de fonctionnement des émetteurs de niveau mentionnés ci-dessus varie en fonction de leur principe sous-jacent. Par exemple, les émetteurs de niveau de capacité fonctionnent à travers un condensateur, les émetteurs de niveau hydrostatique dépendent de la pression d'un fluide dans un conteneur de stockage pour la mesure de niveau, tandis que les émetteurs de niveau ultrasonores convertissent la distance parcourue par une onde ultrasonore pour déterminer le niveau, etc. Cependant, tous ces émetteurs de niveau mesurent le niveau de l'une des trois manières:
Le poids du fluide
La tête de pression du fluide
La position du fluide dans un conteneur
Si vous regardez de près, tous les émetteurs de pression couverts dans ce poste tiennent compte de l'un des trois facteurs pour donner une mesure appropriée. Les mesures de niveau sont classées en deux types - des mesures de niveau direct et indirect ou effectuées par contact ou par émetteurs non de contact. Les mesures de niveau direct sont considérées comme idéales pour les changements de petit niveau, qui sont observés dans divers réservoirs industriels. Cependant, la plupart des émetteurs de niveau sont conçus pour des mesures de niveau indirect, car elles sont sensibles et conçues pour des mesures de niveau trop élevées ou trop bases, où la mesure directe devient difficile. Les émetteurs de niveau à ultrasons peuvent être utilisés dans des configurations de contact ou de contact sans contact.
Fluide de traitement: liquide, gaz, vapeur
Application: Mesure de niveau de liquide, mesure de la pression différentielle
Température de travail: -25 à + 95C
Sortie actuelle: 4 - 20 mA 2 fils HAR T Protocole LCD
Alimentation: 24VDC
Température ambiante: -25 à + 240c
Connexions de processus: 1/4 - 18 NPT ou 1/2 - 14 NPT
Connexions électriques: 1/2 \"NPT ou M20 * 1.5
Enceinte: IP65
Intrinsèquement sûr: IA II C T6
Preuve d'explosion: D II B T5
Les émetteurs de niveau montés sur la bride sont essentiellement des émetteurs DP où une bride de montage de processus est utilisée à la place de la connexion de processus NPT sur un émetteur DP. Ces émetteurs sont utilisés pour mesurer le niveau de fluide dans des réservoirs ventilés ou sous pression.
La bride de montage est reliée au port à haute pression et le port basse pression est ouvert à l'atmosphère ou connecté à la conduite de pression du haut du réservoir. Les émetteurs intelligents bénéficient de la portée de mesure réglable ou de la plage dans les limites spécifiées. Ces unités peuvent être réintégrées dans le domaine du terrain ou de l'instrument avec des outils de communication à main et / ou des normes de pression. Pour sélectionner le modèle approprié, déterminez la plage de pression du support étant mesurée, identifiez la température du support étant mesurée, comprenez la nature corrosive du support et envisagez le montage de l'appareil pour une installation pratique, un étalonnage et une maintenance de l'unité. .
Le principe de fonctionnement des émetteurs de niveau mentionnés ci-dessus varie en fonction de leur principe sous-jacent. Par exemple, les émetteurs de niveau de capacité fonctionnent à travers un condensateur, les émetteurs de niveau hydrostatique dépendent de la pression d'un fluide dans un conteneur de stockage pour la mesure de niveau, tandis que les émetteurs de niveau ultrasonores convertissent la distance parcourue par une onde ultrasonore pour déterminer le niveau, etc. Cependant, tous ces émetteurs de niveau mesurent le niveau de l'une des trois manières:
Le poids du fluide
La tête de pression du fluide
La position du fluide dans un conteneur
Si vous regardez de près, tous les émetteurs de pression couverts dans ce poste tiennent compte de l'un des trois facteurs pour donner une mesure appropriée. Les mesures de niveau sont classées en deux types - des mesures de niveau direct et indirect ou effectuées par contact ou par émetteurs non de contact. Les mesures de niveau direct sont considérées comme idéales pour les changements de petit niveau, qui sont observés dans divers réservoirs industriels. Cependant, la plupart des émetteurs de niveau sont conçus pour des mesures de niveau indirect, car elles sont sensibles et conçues pour des mesures de niveau trop élevées ou trop bases, où la mesure directe devient difficile. Les émetteurs de niveau à ultrasons peuvent être utilisés dans des configurations de contact ou de contact sans contact.
Fluide de traitement: liquide, gaz, vapeur
Application: Mesure de niveau de liquide, mesure de la pression différentielle
Température de travail: -25 à + 95C
Sortie actuelle: 4 - 20 mA 2 fils HAR T Protocole LCD
Alimentation: 24VDC
Température ambiante: -25 à + 240c
Connexions de processus: 1/4 - 18 NPT ou 1/2 - 14 NPT
Connexions électriques: 1/2 \"NPT ou M20 * 1.5
Enceinte: IP65
Intrinsèquement sûr: IA II C T6
Preuve d'explosion: D II B T5
