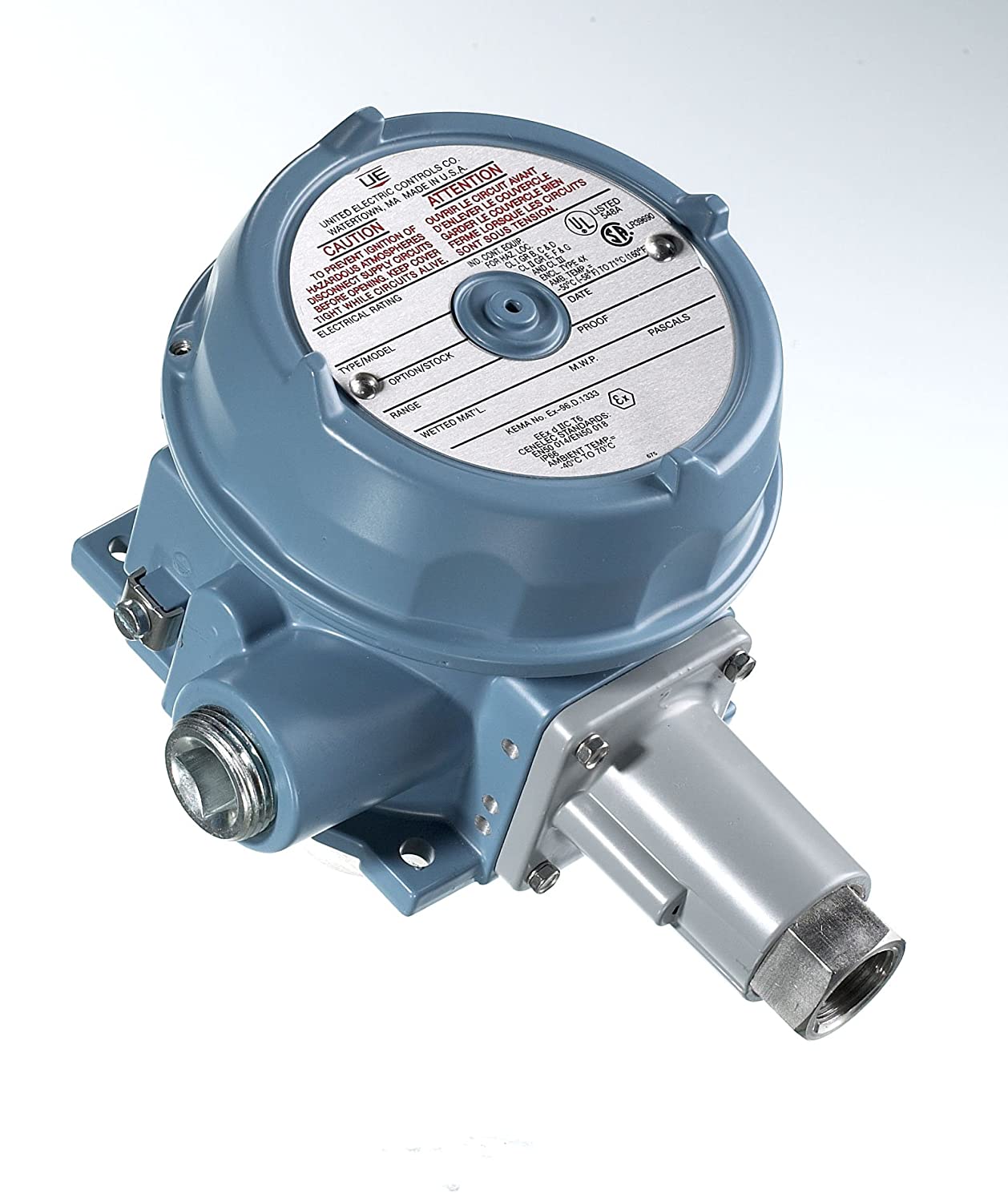

Pressostat mécanique

Partager sur:
  • Tension: AC 1x220V / 110V
  • Fréquence: 50/60Hz
  • Courant noté: 12a, 17a, 20a
  • Puissance: 1.1kw, 1.5kw, 2.2kw
  • Pression maximale: 3Bar
  • Réglage de la pression: 1.0-1.7Bar / 1.1-1.8Bar / 1.4-2.2Bar / 2.2-3Bar
  • Vis jointe: G3 / 8 \", disponible avec des filets femelles et des filetages mâles
État de disponibilité:
Quantité:

Interrupteur de pression mécanique Introduction

Le pressostat mécanique est une petite taille et une pression de pression haute performance, il a la construction interne de

Connexion SPST et contact d'argent. Le commutateur peut être utilisé dans la commande de circuit que le courant maximum peut comporter jusqu'à 16A. Le diaphragme en acier inoxydable de haute qualité est dédié à l'équipement de contrôle de haute température et de pression avec vapeur d'eau. L'apparence compacte rend cet interrupteur adapté aux appareils plus petits internes comportant un espace d'installation.

Le pressostat mécanique est utilisé pour réguler la pression du réservoir entre deux valeurs prédéfinies sur de petits compresseurs d'air entraînés électriquement (jusqu'à 175PI). Ils sont disponibles avec une vanne de déchargeur, qui empêche les compresseurs de commencer sous charge et un levier de déconnexion automatique pour couper manuellement le compresseur. Un style de manifold à quatre ports est disponible qui fournit un moyen de montage facile des vannes et des jauges.

Interrupteur de pression mécanique Caractéristique

Convient à toutes sortes de champs industriels. Est une alternative idéale à des produits étrangers similaires
Capteur de diaphragme en acier inoxydable / à piston en caoutchouc de haute qualité / 316L, avec des performances stables et fiables
Précision: + / - 1%; Répétabilité: + / - 1,5%;
Structure simple, pas de pièces de démontage.
Sortie SPDT ou DPDT; Coquille en aluminium moulé, épreuve d'explosion facultative; Une variété de facultatives des interfaces de pression et électriques.
Gamme de mesure: 600Pa ~ 40mpa en option
Paramètre de base:
Milieu: gaz ou liquide qui n'est pas corrosif en caoutchouc nitrile ou 316 L acier inoxydable;
Coquille: aluminium moulé sous pression, revêtement en résine époxy, couverture avec joint d'étanchéité
Note de Shell: Conforme aux exigences du NEMA 4 X
Précision de point de consigne: +/- 1%
Plage de régulation: fixe (données de la table de sélection de référence.)
Répétabilité: <1%
Interface de pression: Threads Standard 1/2 NPTF, taille spéciale est sur commande;
Interface électrique: interface thread interne M20 * 1.5
Selon le champ spécial, doit commander
Sortie de commutation: sortie SPDT, le commutateur peut connecter \"normalement ouvert \" ou \"normalement fermé \"
Température ambiante: - 40 ºC ~ + 85 ºC
Humidité environnementale: 5% ~ 95%
Service de la durée de vie: 100000 cycles
Résistance aux vibrations: Niveau de protection: aluminium moulé sous pression
Évaluation de l'explosion: ex de iic T6, temp. = - 40 ~ 71 ºC IP66
Capacité de contact: vmax = 380v, zmax = 5a
(Exigence spéciale sur commande)

Interrupteur de pression mécaniquespécification

MédiasAir, eau, vapeur d'eauAir, eau, vapeur d'eau
Plage de réglage de la pression1,5 ~ 4.0 bar1,0 ~ 5.0 bar
Pression de travail maximale4.5 bar5 bar
Pression d'épreuve8 barre10 bar
Température de fonctionnementMax 125Max 125
Arrangement de contactSPST-NCSPST-NC
Tarif Electrique16A / 250VAC, 30 000 cycles16A / 250VAC, 50 000 cycles
Terminal6,35 × 0,8mm6,35 × 0,8mm
LienG1 / 8 \"HommeG1 / 8 \"Homme
MatérielConnexion: laiton
Diaphragme: acier inoxydable
Contact: argent fin
Connexion: laiton
Diaphragme: acier inoxydable
Contact: argent fin

-Manuals

Interrupteur de pression mécanique

-Fiche technique


Interrupteur de pression mécaniqueApplication

Domaines d'application pour commutateurs à pression mécanique Les pressostats mécaniques sont souvent utilisés lorsque le budget est limité et que seuls les points de commutation individuels sont nécessaires. Ils sont souvent utilisés dans des applications critiques de sécurité dans lesquelles elles ont une fonction de sécurité supplémentaire ou redondante.
