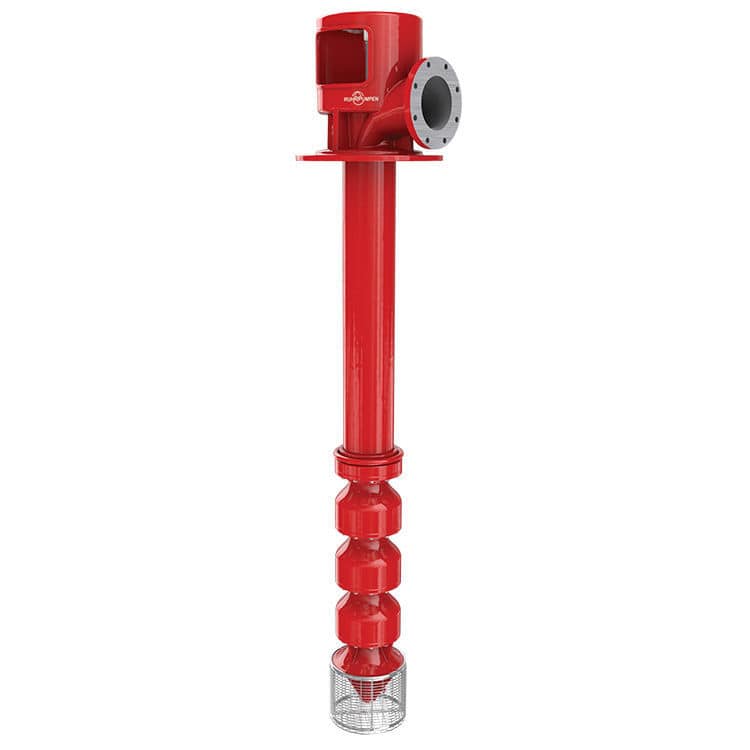

Pompe à incendie à turbine verticale

Partager sur:
  • UL listé / FM approuvé / design NFPA-20
  • Pour une utilisation commerciale, industrielle et marine
  • Matériaux spéciaux pour applications d'eau de mer
  • Diesel et électrique entraîné
État de disponibilité:
Quantité:

Pompe d'incendie à turbine verticale Introduction

La pompe d'incendie à turbine verticale présente des tubes immergés contenus dans une série-assemblage de la barreau au bas d'un arbre vertical. La conception est similaire aux pompes largement utilisée pour le service industriel et municipal.

Ces pompes sont approuvées UL & FM pour décharger l'eau des lacs, des flux, des puisards ouverts, des puits percés et d'autres sources équivalentes sous-surfaces. Chaque pompe consiste en une tête de refoulement, du support de moteur, du tuyau de colonne, de l'arbre de ligne, de l'assemblage de bol et de la crépine d'aspiration.

Pompe d'incendie à turbine verticale Caractéristique

  • Avec une conception et une structure hydrauliques avancées, adoptant un processus d'ashland pour fabriquer la lame de turbine, adoptant le processus de revêtement époxy dans une girouette de roue et la sélection raisonnable de matériaux pour que les produits disposent d'une excellente performance et d'une longue durée de vie.


  • Whirl Sand Device et Structure en forme de labyrinthe rendent le sable incapable d'entrer dans les roulements.


  • L'arbre de la roue et l'arbre du moteur adoptent tous deux le roulement en bronze comme support. Le ruissellement radial de l'arbre est inférieur à 0,13 mm qui répond à la norme américaine. Celles-ci rendent la pompe avoir une opération lisse et fiable et faible bruit.


  • La tête de refoulement a une belle forme et une grande fenêtre. Il est pratique de réparer et de remplacer la glande.


  • Matériel de fer ductile GGG60, SS304 ou SS316 pour optionnel.

  • Pompe approuvée par UL listé et FM pour les conditions de levage d'aspiration

  • Maintenance minimale

  • Peut être utilisé lorsque l'eau de la ville n'est pas disponible et les étangs ou les lacs sont le seul approvisionnement en eau

  • Les matériaux de construction pour le service d'eau de mer sont disponibles


Pompe d'incendie à turbine verticalespécification

Gamme de performances

Capacité: 40-1260m³ / h

Pression nominale: 1.5MPA

Lors de la punition d'eau propre ou de liquide physique et chimique: eau neutre, pH = 6,5-8,5, teneur en ion chlorure: = 400 mg / L, température moyenne: = 40ºC


Matériau de la pompe à tire-turbine verticale

Bol: fonte, acier inoxydable

Shaft: acier inoxydable

Conduite: fonte, bronze ou acier inoxydable

Tête de décharge: fonte ou acier au carbone

NON.Modèle de pompe / Taille de sortie / Min SummerCoulerDiriger
(USGPM)(PSI)(m)
1100vtp40 ~ 6
Taille de sortie 4 \"Min Summence
10040 ~ 27028 ~ 190
15040 ~ 26328-185
20040 ~ 25928 ~ 182
25040 ~ 25328 ~ 178
2150vtp200 ~ 17
Taille de sortie 6 \"MIN Smummence
50040 ~ 21328 ~ 150
75040 ~ 18232 ~ 24
50040 ~ 23028 ~ 162
75045 ~ 18844 ~ 32
3200vtp250 ~ 22
Taille de sortie 8 \"Min Summergence
75055 ~ 28850.8 ~ 40
100050 ~ 26736 ~ 188
75040 ~ 26328 ~ 185
100040 ~ 24928 ~ 175
4250vtp400 ~ 28
Taille de sortie 10 \"Min Summergence 151cm
125041 ~ 30528 ~ 214
150040 ~ 29228 ~ 205
150058 ~ 28540 ~ 200
200063 ~ 25144 ~ 176
5250vtp550 ~ 26
Taille de sortie 10 \"Min Summence
171cm
200040 ~ 19428 ~ 185
200057 ~ 26640 ~ 187
250061 ~ 24543 ~ 172
6300VTP860 ~ 43
Taille de sortie 12 \"MIN Smummence
180cm
250050 ~ 24535 ~ 172
300053 ~ 23537 ~ 165
7350VTP860 ~ 43
Taille de sortie 12 \"MIN Smummence 180cm
250074 ~ 23652 ~ 166
300069 ~ 23048.5 ~ 162
350073 ~ 22251 ~ 156
4000104 ~ 20773 ~ 145
8350VTP1250 ~ 36
Taille de sortie 14 \"
Min Summerurance 250cm
350048 ~ 25034 ~ 176
400046 ~ 24433 ~ 172
9400VTP11250 ~ 36
Taille de sortie 16 \"
Min Summerurance 250cm
400061 ~ 27043 ~ 190
450060 ~ 26442 ~ 186
5000253178

Normes

NFPA20, UL, FM, EN12845, CCCF
Gammes de performance
UL: Q: 250-5000GPM H: 80-300PI
FM: Q: 250-5000GPM H: 80-300PI
CCCF: Q: 15-300L / S H: 0.60-2.0mpa
NFPA20: Q: 250-5000GPM H: 80-300PI


-Manuals

Pompe d'incendie à turbine verticale

-Fiche technique


Pompe d'incendie à turbine verticale

Métallurgies disponibles pour les applications de mer / saumâtre d'eau et des environnements difficiles:


  • Acier inoxydable

  • Duplex et Super Duplex

  • Nickel-aluminium-bronze

  • Matériel spécial disponible sur demande



Applications du marché des incendies

  • Systèmes d'arrosage

  • Systèmes de bouche

  • Rideaux d'eau
