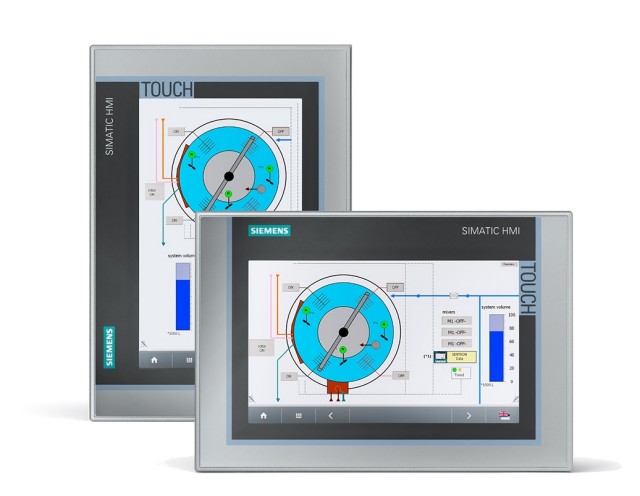

Panneaux de confort Siemens SIMATIC HMI

Partager sur:
  • Jusqu'à 40% plus grande surface de visualisation que les écrans conventionnels: les écrans d'exploitation complexes peuvent également être affichés clairement et divisés en sections pour le contrôle de l'application et la surveillance des applications.
  • La haute résolution, 16 millions de couleurs, et un large angle de vision jusqu'à 170 °, permettre une meilleure lisibilité et un affichage détaillé du processus
  • Minimisation demande d'énergie et la durée de vie d'affichage maximisée: La luminosité du rétro-éclairage à LED peut être atténuée par jusqu'à 100% d'adapter aux conditions d'éclairage de l'application.
  • Les panneaux Comfort qui étaient la première famille de produits SIMATIC grand écran a reçu le célèbre prix iF product design en 2012.
État de disponibilité:
Quantité:

Panneaux de confort SIMATIC HMI Introduction

Le panneau SIMATIC Comfort dispose d'affichages à écran large haute résolution de 4 pouces à 12 pouces, ce qui peut être actionné à l'écran ou à clé, ce qui les rend idéal pour toute application. Par rapport aux panneaux SIMATIQUES précédents, ils ont de nombreuses innovations. L'un d'entre eux est la capacité de coordonner et d'éteindre de manière centralisée l'affichage du périphérique lors des arrêts via Profiennergy afin de réduire la consommation d'énergie.

Affichage à écran large de haute luminosité

L'affichage à large écran augmente la zone de visualisation jusqu'à 40%, offrant ainsi une zone d'affichage étendue pour les écrans de fonctionnement complexes. Cet écran d'affichage peut également diviser clairement les opérations de surveillance et d'application des applications dans différentes zones. Le panneau de confort SIMATIC contient des écrans à écran de 9 pouces de 9 pouces de 9 pouces et de 12 pouces.

L'affichage haute résolution de 16 millions de couleurs offre une affichage de processus détaillé et une lisibilité optimale. Dans le même temps, l'angle de visualisation de cet affichage peut atteindre 140 º, ce qui est facile à lire. La plage de réglage de la luminosité de l'écran peut atteindre 0 ~ 100%, ce qui peut répondre aux exigences des différentes applications. Par exemple, le réglage de la luminosité est très important pour les applications sur les navires et peut réduire la consommation d'énergie.

Caractéristiques haut de gamme intégrées

Le panneau de confort SIMATIC est caractérisé par une performance élevée. Par exemple, son temps de génération d'écran d'affichage est très court. Quelle que soit la taille de l'écran, tous les panneaux de confort ont des archives, des scripts VB et des navigateurs de visualisation différents pour afficher des documents d'usine (tels que des documents PDF) et des pages Internet.

Gestion efficace de l'économie d'énergie

Grâce au protocole Profienlergy standardisé, vous pouvez désactiver des charges temporairement inutilisées de manière centralisée et coordonnée et enregistrer la valeur d'énergie mesurée. De cette manière, l'écran d'affichage du panneau Smart peut être désactivé lors d'une courte pause pour réduire la consommation d'énergie. Grâce à PROFINET, il est généralement facile d'intégrer l'équipement dans la structure des plantes existante et de fournir une protection de l'investissement fiable.

Sélection optimale

Selon l'espace du site disponible et la zone de visualisation requise, vous pouvez choisir le meilleur panneau SIMATIC SMART. La taille de l'écran large est de 4 pouces à 12 pouces. En fonction de l'application spécifique ou de l'espace disponible, le panneau tactile peut également être installé verticalement. À titre d'alternative au fonctionnement tactile, les utilisateurs peuvent également choisir un panneau intelligent de type bouton qui peut être configuré arbitrairement avec les fonctions de bouton.

Soutenir plusieurs méthodes de communication

Interface intégrée

Le panneau SIMATIC Comfort peut être connecté aux réseaux PROFINET et PROFIBUS, et fournit une interface pour la connexion de périphériques USB.

Le transfert de projet est simplifié

Vous pouvez utiliser un câble standard et télécharger le projet HMI via PROFINET / Ethernet ou USB sans utiliser de câble spécial. Divers paramètres de périphérique peuvent être effectués pendant la configuration. Aucun paramètre supplémentaire n'est requis sur l'appareil. Cela simplifie le processus de débogage.

Les paramètres de données et d'équipements de projet seront enregistrés dans la carte système dans l'équipement et sont restés mis à jour automatiquement. La carte système peut également être utilisée pour transférer des projets vers d'autres périphériques.

Convient pour une utilisation dans des environnements difficiles

Le panneau SIMATIC Comfort est robuste et durable, a réussi une variété de certifications et convient à une utilisation dans le monde entier et dans des domaines plus élevés. Tous les panneaux intelligents à partir du modèle de 7 pouces ont un boîtier en aluminium moulé sous pression durable. Ils ont été certifiés conformément aux zones 2 et 22 dangereuses anti-explosion de la directive ATEX, elles peuvent donc être utilisées dans des zones dangereuses. De plus, tous les panneaux intelligents ont obtenu une certification marine.

Opération de clé ergonomique

Le contrôle de fonctionnement intuitif du panneau à bouton-poussoir est équivalent à celui d'un clavier de téléphone mobile mature, permettant une entrée pratique et rapide. Toutes les clés de fonction sont équipées de lumières LED. Les commentaires visuels peuvent être générés lorsque chaque bouton est actionné, ce qui convient à l'opérateur de fonctionner. Afin d'améliorer la fiabilité, tous les boutons produisent des commentaires tactiles lorsqu'ils sont pressés.

Panneaux de confort SIMATIC HMI Caractéristique

  • Tous les panneaux ont les mêmes caractéristiques haut de gamme intégrées

  • Taille de l'écran large de 4 pouces à 12 pouces, peut être une opération tactile ou une opération de clé

  • Gestion efficace de l'économie d'énergie

    - La luminosité de l'écran est réglable dans la plage de 0 ~ 100%

    - L'affichage peut être éteint pendant les pauses de production

  • En cas de panne de courant, une sécurité de données à 100% peut être assurée

  • Soutenir plusieurs protocoles de communication

  • Utilisez des cartes système pour simplifier le transfert de projet

  • Peut être utilisé dans des zones dangereuses


SIMATIC HMI Comfort Panels Spécification


4 pouces Comfort Panels

SIMATIC HMI KP400 Comfort et Comfort KTP400

4 pouces Panneaux avec grand écran couleur TFT

Le KP400 offre des performances haut de gamme pour les applications IHM qui ne peuvent pas faire sans clés mécaniques dans des conditions d'espace très étroit. Le KP400 est le successeur compatible de montage de l'OP77B offrant plus de performance et de fonctionnalité et une résolution d'écran beaucoup plus de plus.

Le KTP400 offre des performances haut de gamme pour les applications IHM dans des conditions d'espace très étroit. Le Comfort KTP400 est le successeur du TP177 4 \ ».


Modèle

les données de commande

Écran d'affichage


Taille (pouce)

Résolution

Taille du panneau avant (mm)

Ouverture de montage W * H (mm)

Logiciel de configuration

interface


KTP400

6AV2124-2DC01-0AX0

TFT grand écran d'affichage, 16 millions de couleurs, rétro-éclairage LED, gradation 0-100%,

angle de vision de 140 º

4.3

480 x 272

152 x 188

123 + 1 x 99 + 1

WinCC Comfort V11 ou plus








Modèle

les données de commande

Écran d'affichage


Taille (pouce)

Résolution

Taille du panneau avant (mm)

Ouverture de montage W * H (mm)

Logiciel de configuration

interface


KP400

6AV2124-1DC01-0AX0

Affichage à écran large TFT, 16 millions de couleurs, rétroéclairage à LED, variation de 0 ~ 100%, angle de vision 140 º

4.3

480 x 272

140 x 116

135 + 1 × 171 + 1

WinCC Comfort v11 ou supérieur


Panneaux de confort de 7 pouces

SIMATIC HMI KP700 Confort et TP700 Confort

Panneaux de 7 pouces avec affichage écran large couleur TFT

Le KP700 offre des performances haut de gamme pour les applications HMI qui ne peuvent pas se passer de clés mécaniques. En ce qui concerne les dimensions, le confort KP700 peut remplacer un OP 277 à l'aide de la même découpe d'installation, pourtant offrir plus de fonctionnalités et de performances.

Le confort TP700 est le successeur compatible de montage des périphériques tactiles de 6 pouces TP 177B Mono, TP 177B Couleur, TP 277 et MP 177.

TP700 et KP700 offrent une performance supérieure, 40% d'espace d'affichage plus de plus de deux fois plus de résolution à écran haut.

Modèle

Données de commande

Écran d'affichage


Taille (pouce)

Résolution

Taille du panneau avant (mm)

Ouverture d'installation W * H (mm)

Logiciel de configuration

interface


TP700

6AV2124-0GC01-0AX0

Affichage à écran large TFT, 16 millions de couleurs, rétroéclairage à LED, variation de 0 ~ 100%, angle de vision 140 º

7

800 x 480

214 x 158

197 + 1 × 141 + 1

WinCC Comfort v11 ou supérieur


Modèle

Données de commande

Écran d'affichage


Taille (pouce)

Résolution

Taille du panneau avant (mm)

Ouverture d'installation W * H (mm)

Logiciel de configuration

interface


Kp700

6AV2124-1GC01-0AX0

Affichage à écran large TFT, 16 millions de couleurs, rétroéclairage à LED, variation de 0 ~ 100%, angle de vision 140º

7

800 x 480

308 x 204

281 + 1 × 177 + 1

WinCC Comfort v11 ou supérieur



Panneaux de confort de 9 pouces

SIMATIC HMI KP900 Confort et TP900 Confort

Panneaux de 9 pouces avec affichage écran large couleur TFT

Le KP900 offre des performances haut de gamme pour les applications HMI qui ne peuvent pas se passer de clés mécaniques. Le confort KP900 est le successeur compatible de montage de la touche MULTI PANEL MP 277 8 pouces offrant 32% d'espace d'affichage et une résolution d'écran supérieure.

Le confort TP900 est le successeur de la touche Multi Panel Panel MP 277 8 pouces offrant 32% d'espace d'affichage plus et une résolution d'écran supérieure.

Modèle

Données de commande

Écran d'affichage


Taille (pouce)

Résolution

Taille du panneau avant (mm)

Installation ouvertew * h (mm)

Logiciel de configuration

interface


TP900

6AV2124-0JC01-0AX0

Affichage à écran large TFT, 16 millions de couleurs, rétroéclairage à LED, variation de 0 ~ 100%, angle de vision 140 º

9

800 x 480

274 x 190

25 + 1 × 166 + 1

WinCC Comfort v11 ou supérieur


Modèle

Données de commande

Écran d'affichage


Taille (pouce)

Résolution

Taille du panneau avant (mm)

Installation ouvertew * h (mm)

Logiciel de configuration

interface


Kp900

6AV2124-1JC01-0AX0

Affichage à écran large TFT, 16 millions de couleurs, rétroéclairage à LED, variation de 0 ~ 100%, angle de vision 140 º

9

800 x 480

362 x 230

338 + 1 × 206 + 1

WinCC Comfort v11 ou supérieur


Panneaux de confort de 12 pouces

SIMATIC HMI KP1200 Confort et TP1200 Confort

Panneaux de 12 pouces avec affichage à écran large couleur TFT

Le KP1200 offre des performances haut de gamme pour les applications HMI qui ne peuvent pas se passer de clés mécaniques. Le confort KP1200 est le successeur de la touche Multi Panel Panel MP 277 10 pouces, il offre un espace d'affichage supplémentaire, une résolution d'écran supérieur et une performance supérieure.

Le confort TP1200 est le successeur de la touche MULTI panneau MP 277 10 pouces, il offre 22% d'espace d'affichage supplémentaire, une résolution d'écran supérieure et une performance supérieure.

Modèle

Données de commande

Écran d'affichage


Taille (pouce)

Résolution

Taille du panneau avant (mm)

Installation ouvertew * h (mm)

Logiciel de configuration

interface


TP1200

6AV2124-0MC01-0AX0

Affichage à écran large TFT, 16 millions de couleurs, rétroéclairage à LED, variation de 0 ~ 100%, angle de vision 140 º

12.1

1280 x 800

330 x 241

310 + 1 × 221 + 1

WinCC Comfort v11 ou supérieur


Modèle

Données de commande

Écran d'affichage


Taille (pouce)

Résolution

Taille du panneau avant (mm)

Installation ouvertew * h (mm)

Logiciel de configuration

interface


Kp1200

6AV2124-1MC01-0AX0

Affichage à écran large TFT, 16 millions de couleurs, rétroéclairage à LED, variation de 0 ~ 100%, angle de vision 140 º

12.1

1280 x 800

454 x 289

434 + 1 × 269 + 1

WinCC Comfort v11 ou supérieur
