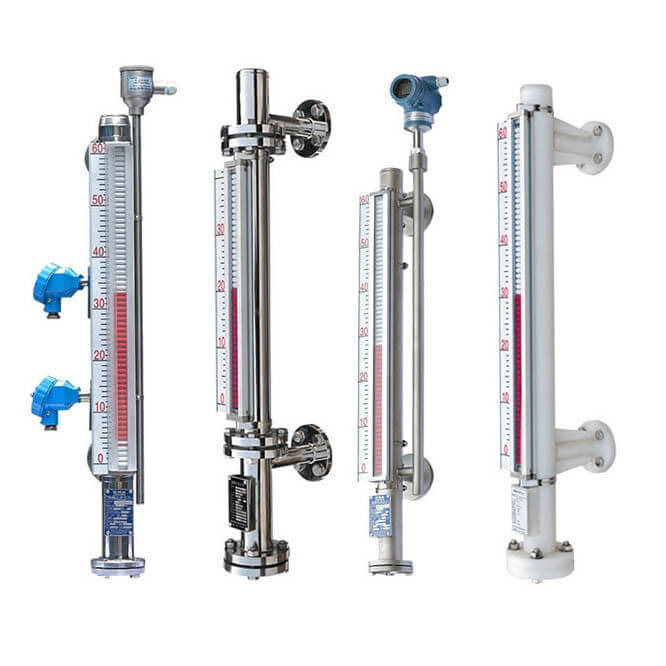

Jauge de niveau magnétique

Partager sur:
  • Structure simple, bonne stabilité et fiabilité.
  • Indépendamment des états physiques et chimiques de médium tels que la conductivité, les constantes diélectriques, la mousse, etc.
  • Appelable pour toutes sortes d'environnement moyen telles que corrosif, toxique et explosif.
  • Mesure d'interface ou mesure de niveau de 2 types de milieu avec une densité différente.
  • Sortie de signal à deux fils 4 ~ 20MADC, écran numérique de 0,8 '' ou 0.56 \".
État de disponibilité:
Quantité:

Gauge de niveau de liquide magnétique Introduction

La jauge de niveau de liquide de rabat magnétique est constituée d'un corps de mesure, d'un cylindre d'affichage à double couleur, de souveraine, de bride supérieure et basse, d'une balle magnétique et d'un émetteur (4-20mA). Basé sur le principe de la flottabilité, la balle magnétique du corps de la jauge de niveau est en hausse ou descendante avec le niveau de liquide changeant et fait tourner à double couleur pour montrer le niveau de milieu. Chaque cylindre est avec des structures axisymétriques à deux couleurs. La distance de deux cylindres est de 10 mm. Le côté rouge du cylindre d'affichage indique que le cylindre d'affichage latéral liquide et blanc indique l'air. Outre le niveau de liquide de mesure de la mesure, il pourrait également mesurer l'interface des deux types de liquide.

Structure de jauge de niveau magnétique

Jauge de niveau de liquide magnétique Caractéristique

■ Un émetteur de niveau de liquide et un commutateur magnétique peuvent être installés, pouvant être installés ou ajustés à tout moment sans arrêter la machine.

■ Le commutateur magnétique en plastique est résistant à l'acide et à l'alcalin et le niveau de protection est IP67

■ Convient pour haute température, haute pression, acide fort et alcali fort. La structure est simple, fiable et durable. Une variété d'équipements en option peut être installé pour faciliter le contrôle.

■ Peut être installé au bas de l'appareil (baril sans base), pas besoin de soulever l'appareil comme des indicateurs traditionnels.

■ Une conception de tampon à ressort est ajoutée aux extrémités supérieure et inférieure pour éviter les dégâts flottants de la balle lors de l'installation et du transport.

■ La ligne magnétique de la boule flottante de la force-360 degrés peut être détectée et les deux aimants sont mutuellement excités d'étendre la ligne de force magnétique.

■ Ajoutez une autre puce de couleur tous les 10 cm pour rendre le niveau de liquide facile à identifier.

■ Le trou de tir unique n'est pas facile de produire des bavures, la balle flottante ne portera pas et la méthode de construction spéciale n'est pas facile à fuir.

■ la position de la magne

Jauge de niveau de liquide magnétiqueFaireoscillement


Milieu applicable
Eau, acide fort, alcalin fort, corrosif, toxique et autre liquide sans impuretés
Densité applicable
0,65-2.0g / cm³
Plage de mesure
300-6000mm
Précision
± 10mm
Résolution
± 1mm
Répétabilité
≤ ± 0,2fs / an
Température de fonctionnement
-20-120 (type standard) -20-450 (type à haute température)
La pression de travail
0.5-2.5MPA, 1.0-5.0mpa, 2,5 à 6,0mpa (au-dessus de 300 ° C), 2,5-10mpa (en dessous de 300 ° C)
Sortir
Sortie du commutateur, la sortie de relais 1-4 Les points de commutation sont facultatifs
4-20MA, + protocole HART
Pression de surcharge
150% FS
Pression d'éclatement
200% FS
Température ambiante
-40-80
Matériau de contact liquide
Acier inoxydable 304, 316L, TI, PP, PVDF, PTFE, PPR
Indicateur de rabat
Matériau du cadre: SUS304
Matériau de la puce de couleur: plastique d'ingénierie, céramique
Couleur couleur Couleur: rouge / blanc, vert / blanc,
Matériau de couverture transparente: plastique d'ingénierie, verre
Niveau de protection
IP65 (IP68 en option)
Connections electriques
Connecteur de change, Boîte de jonction
Protection électrique
Protection contre la surcharge / phase inversée
Méthode d'installation
Installation côte à côte, bas et sortie supérieure, de bas et de sortie latéraux, latérales et la sortie supérieure
Méthode de connexion
Chuck sanitaire, connexion à bride, installation filetée, connexion de tuyau soudée
annexe
Vanne de vidange, conservation de la chaleur, veste isolante thermique, bouchon de poussière
poids
Selon la gamme


Structure de la chambre supérieure

Couverture 1.Welding

2. Couvercle de mélange avec vis de bouchon M14 * 1.5

3.flange

4.flange avec la vis de bouchon M14 * 1.5

Couverture 5.Welding avec bride DN20

6.flange avec bride DN20

7. housse de protection avec vanne d'air

8.flange avec vanne d'air

Structure de la chambre inférieure

Couverture 1.FLange

2.flange avec vis de bouchon de vidange

3.flange avec tube de soudage DN20

4.Avec la bride DN20

5. Avec une vanne à aiguilles / bouleilles


-Manuals

Jauge de niveau de liquide magnétique

-Fiche technique


Jauge de niveau de liquide magnétique Application

Largement utilisé dans le pétrole, l'industrie chimique, le pétrole, l'industrie des produits pharmaceutiques, la nourriture, l'industrie du vin, etc.,

Convient aux mesures de niveau dans l'environnement de la température élevée / basse, haute pression, forte corrosion, toxicité.
