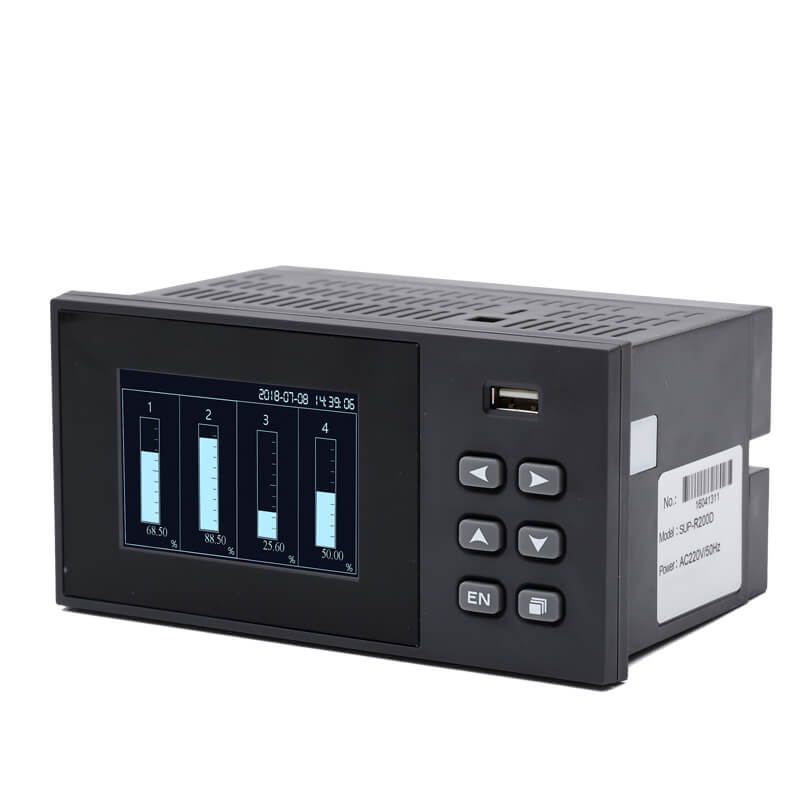

Enregistreur LCD sans papier

Partager sur:
  • ± 0,1% de précision
  • 6 ou 12 canaux
  • 2 Go de mémoire
  • 100msec pour 4 points et 1 sec pour l'enregistrement à haute vitesse 6/12 points
  • 5.7in VGA TFT Color LCD Affichage LCD
  • La fente USB et la carte CF sont équipées de mémoire standard
État de disponibilité:
Quantité:

Enregistreur sans papier à écran tactile LCD Introduction

L'enregistreur sans papier à écran tactile LCD peut saisir le signal de saisie pour tous les différents enregistrements de surveillance nécessaires sur le site industriel, tel que le signal de température de la résistance thermique et le thermocouple, le signal d'écoulement de l'écouleur, le signal de pression de l'émetteur de pression, etc. à travers le Traitement des données du microprocesseur hautes performances, d'une part, il peut afficher diverses formes d'écrans dans l'écran d'affichage à cristaux liquides haute résolution et, d'autre part, il peut stocker les données de signal de surveillance dans des puces de mémoire de grande capacité à l'intérieur de l'instrument. Pour interroger, lire et imprimer des données et des graphiques directement. est une valeur de stockage à écran tactile au format de grande valeur qui intègre la mesure, l'affichage, l'alarme et le datalogueur dans un instrument mince. La série RDA est disponible dans les modèles d'affichage 5 'et 7'. L'instrument est facile à installer et ne nécessite aucune IHM externe. Selon le modèle, la série RDA peut prendre en charge 2, 4 ou jusqu'à 6 canaux d'entrée avec du type d'entrée Thermocouple ou RTD avec une précision de mesure de 0,2% de la FS. Chaque canal peut avoir une spécification d'entrée indépendante avec racine carrée, multiplication, addition et soustraction. Tous les canaux sont équipés de fonctions de réglage numérique et de filtrage.

Enregistreur sans papier à écran tactile LCD Caractéristique



• jusqu'à 18 canaux d'entrée universelle

• Jusqu'à 4 relais de sortie d'alarme

• Avec une sortie de distribution d'énergie 150MA

• Type de communication: RS485, Modbus RTU

• Avec une interface de transfert de données USB

Affichage et fonctionnement

• Fonction d'affichage multiple: choisissez l'affichage de votre chemin

• Utiliser les fonctions de recherche de la date et du calendrier horaire

examiner les données historiques.
• LCD couleur TFT de 3,5 pouces (320 x 240pixels)

Fiabilité et sécurité

• panneau avant anti-poussière et anti-éclaboussure

• Safeguard d'échec de l'alimentation: toutes les données stockées dans la mémoire flash,

Assurez-vous que tous les paramètres de données et de configuration historiques

ne sera pas perdu lorsque le courant échoue. Horloge en temps réel Alimentation par piles au lithium.


Enregistreur sans papier à écran tactile LCDspécification

Saisir0-10 mA, 4-20 mA, 0-5 V, 1-5 V, 0-20 mV. 0-100 mV,
Thermocrouple: b, e, j, k, s, t, r, n, f1, f2, wre
RTD: PT100, CU50, BA1, BA2
Précision0,2% FS
Impensité d'entréeEntrée de signal de courant standard 250 OHM, autre entrée de signal> 20M ohm
Source de courantTension alternative 176-240VAC
Sortie d'alarme250vac, 3a relais
la communicationInterface: RS-485 ou RS-232
Période d'échantillonnage1s
Enregistrer1S / 2S / 5S / 10S / 15S / 30S / 1M / 2m / 4m
AffichageÉcran LCD de 3 pouces
TailleDimension des limites 160mm * 80mm
Dimension perfection de 156mm * 76mm
Sauvegarde de Powe FailLes données sont enregistrées dans le stockage de flash N'EST PAS la batterie de sauvegarde. Chaque donnée ne sera pas manquée en cas de PowerOff.
RtcUtilisation de l'horloge de temps réel du matériel et avec une batterie au lithium lorsque la mise hors tension, une erreur maximale de 1min / mois
Chien de gardePuce de surveillance intégrée pour assurer le système stable
IsolationTension d'isolement de canal et de GND> 500VAC;
Tension d'isolement du canal et de Channer> 250VAC


-Manuals

Enregistreur sans papier à écran tactile LCD

-Fiche technique


Enregistreur sans papier à écran tactile LCDApplication

La zone d'application de cet enregistreur sans papier comprend la mesure, la visualisation, la surveillance

et le stockage des variables de processus dans diverses branches industrielles, par exemple dans l'industrie pharmaceutique, alimentaire ou chimique.

Application enregistreuse sans papier à écran LCD
