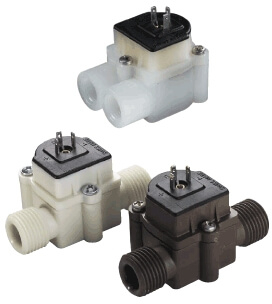

Débitmètres massiques à turbine à turbine

Partager sur:
  • Médias: liquides
  • Humidifiée logements de Arnite, Ryton ou PVDF, un axe en acier inoxydable ou PCTFE, de PVDF rotor, le joint torique de silcone, Viton ou EPDM
  • max. Pression: jusqu'à 20 bar
  • max. Température: jusqu'à 100 ° C
  • Raccord process: filetage
  • largeurs nominales: 1/4 \"jusqu'à 1/2 \"
  • Alimentation: 4,5 ... 24 VDC
  • Sortie: impulsions NPN
État de disponibilité:
Quantité:


Roue de turbine de type mise en place du débitmètre massique

Une turbine de la turbine de mesure de débit massique utilise deux éléments rotatifs dans le courant de fluide, une turbine et une roue à aubes. Les deux ont des canaux ou des voies, que le fluide peut passer à travers. La roue se déplace à une vitesse constante, étant entraînés par un moteur synchrone. Le moteur déplace la roue par l'intermédiaire d'un accouplement magnétique et confère une vitesse angulaire sur le fluide lors de son écoulement à travers le compteur. La turbine en aval supprime tous le moment cinétique du fluide et reçoit un couple proportionnel à la vitesse angulaire. La turbine est freinée par un ressort qui dévie d'un angle qui est proportionnel aux couples exercés sur elle par le fluide et donnant une mesure de débit massique.

La roue à aubes, le débit de masse de type turbine compteur utilise deux éléments rotatifs dans le courant de fluide, un rotor et une turbine. Les deux éléments contiennent des canaux à travers lesquels circule le fluide.

Le rotor est entraîné à une vitesse constante par un moteur synchrone par l'intermédiaire d'un accouplement magnétique et confère une vitesse angulaire au fluide lors de son écoulement à travers le compteur.

Turbine impulseur de débit massique structure Mètres

La turbine située en aval de la turbine supprime tous moment cinétique du fluide et reçoit ainsi un couple proportionnel à la vitesse angulaire.

Cette turbine est freinée par un ressort qui dévie d'un angle qui est proportionnel au couple exercé sur lui par le fluide, ce qui donne ainsi une mesure de débit massique.

Impeller type turbine caractéristiques du compteur de débit massique


    • Version à faible coût

    • Température: jusqu'à + 350 ° C

    • Acier inoxydable

    • roulements en céramique résistant à l'usure

    • Convient pour liquides pollués

    • Design compact

    • Utilisation pratique confortable

Roue de turbine de type spécification du débitmètre massique

Matériel /

Boîtier en PBT 35% GF (Arnite), PPS 40% GF (Ryton), PVDF

position de montage / pos horizontales. conseillé

Les tailles des buses / voir tableaux 1 et 2

Raccord process / G1 / 4 \ » femelle d'un côté ou

G1 / 4 \"mâle sur les deux côtés (gauche / droite),

ou G1 / 2 \"mâle sur les deux côtés (pour un grand

plages de fonctionnement uniquement)

-Turbine à roue à aubes-débit-mètres-03-Turbine à roue à aubes-débit-mètres-04

-Manuals

Roue de turbine de type débitmètre massique

-Fiche technique


Roue de turbine de type application de mesure de débit massique

C'est le dispositif idéal, en particulier pour appuyer sur de petits volumes de flux de fluides chimiquement hostiles. Les combinaisons de matériaux disponibles sont Arnite, Ryton et PVDF, qui peuvent être déployées dans de nombreux domaines de l'industrie chimique. Avec sa plage allant jusqu'à 100 ° C et 20 bars, pour une plastiqueDevice, les limites vis-à-vis de la pression et de la température sont très tendues et le signal à collecteur ouvert sous forme NPN peut être évalué par tout dispositif de contrôle commun. Les threads de connexion disponibles sont les fils femelles G1 / 4 \", ainsi que le filetage mâle G1 / 2 \" où l'utilisateur a la possibilité de placer à la fois l'entrée et la sortie du débit sur un seul côté pour avoir, de préférence une connexion sur le côté droit et un autre sur le côté gauche du débitmètre.

La roulement unique de la roue assure une longue durée de vie. Comme contre de nombreux autres appareils disponibles sur le marché, le rotor

n'est pas monté sur les deux côtés, mais il \"flotte pratiquement\" pendant le fonctionnement sur une broche de roulement unilatéral. Ainsi, la conception de l'appareil assure une durabilité et, par conséquent, une vitesse de rotation maximale maximale de la roue.
