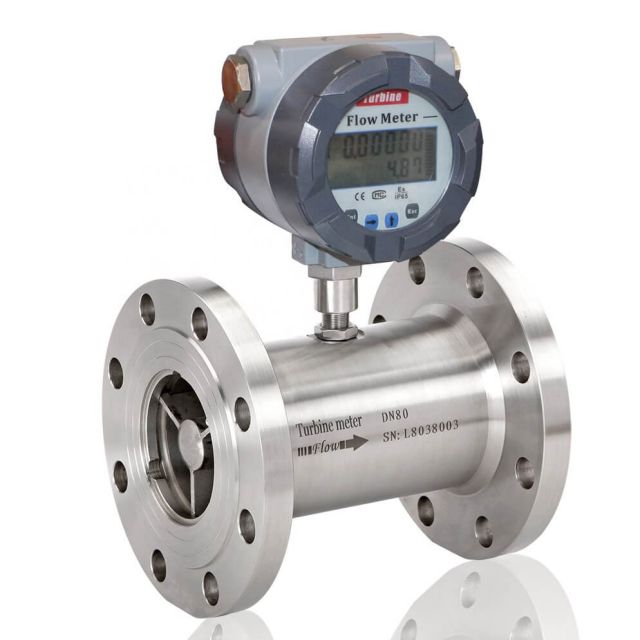

Débitmètres à turbine liquide

Partager sur:
  • La répétabilité est bonne et la répétabilité à court terme peut atteindre 0,05% ~ 0,2%.;
  • Haute précision, généralement jusqu'à ± 1% R, ± 0,5% R, type de haute précision jusqu'à ± 0,2% r;
  • Signal de fréquence de pouls de sortie. Pas de dérive zéro, de forte capacité anti-interférence;
  • Signal à haute fréquence (3 ~ 4KHz). Résolution de signal solide;
  • Large éventail. Les diamètres moyens et grands peuvent atteindre 1:20 et de petits diamètres sont 1:10;
  • Structure compacte et lumineuse. pratique d'installer et de maintenir une capacité de circulation importante;
  • Convient à la mesure de haute pression.
État de disponibilité:
Quantité:


Débitmètre de turbine liquide Introduction

Le débitmètre de turbine liquide est le type principal de compteur de flux de type de turbine (VELOCITY). Il est composé de capteurs et d'affichage de conversion. Le capteur utilise un rotor à lame multiples pour détecter le débit moyen du fluide, déroulant ainsi le débit ou la quantité totale. Le débitmètre de turbine liquide convient aux liquides de mesure qui ne sont pas corrosifs en acier inoxydable 1Cr18ni9TI, 2Cr13 et corindon al2o3 dans des pipelines fermées et sont exemptes d'impuretés. Pour le lait, l'huile de soja, l'huile comestible, le diesel, l'eau purifiée.

Débitmètre de turbine liquide Caractéristiques


    • Haute précision: Généralement jusqu'à ± 1% R, ± 0,5% R, type de haute précision jusqu'à ± 0,2% r.

    • Bonne répétabilité, avec une répétabilité à court terme de 0,05% R à 0,2% R, ce qui en fait le flux préféré

    • mètre dans les colonies commerciales, précisément en raison de sa bonne répétabilité, telle que fréquente ou en ligne

    • étalonnage pour une grande précision.

    • Signal de fréquence de pouls de sortie, adapté à la mesure totale du volume et à la connexion informatique, non

    • Zéro dérive, solide capacité anti-interférence.

    • Des signaux de très haute fréquence (3-4 kHz) peuvent être obtenus, avec des taux de séparation de signaux forts.

    • Large gamme, jusqu'à 1:20 pour les tailles moyennes et grandes et 1:10 pour les petites tailles.

    • Compact et léger, facile à installer et à entretenir, avec une capacité de circulation élevée.

    • Approprié pour la mesure de haute pression, aucun trous n'est requis sur le corps du compteur et il est facile de

    • faire un compteur haute pression

    • Il existe de nombreux types de capteurs spéciaux, qui peuvent être conçus en fonction des besoins particuliers des utilisateurs,

    • tels que type basse température, type à double sens, type de trou de bas, type spécial pour mélange de sable;

Spécification de débitmètre de turbine liquide

Méthode de calibre d'instrument et de connexionDN4, 6, 10, 15, 20, 25, 32, 40 Utilisez une connexion filetée;
(DN15, 20, 25, 32, 40) DN50, 65, 80, 100, 125, 150, 200 Utilisation de la bride
Standard exécutifCapteur de débit de turbine (JB / T9246-1999)
Classe de précision± 1% R, ± 0,5% R, ± 0,2% r (spécialement requis)
Ratio de gamme1:10; 1:15; 1:20
Matériel d'instrumentAcier inoxydable 304, 316 (L) en acier inoxydable, etc.
Température moyenne mesurée (℃)-20 ~ + 80; -20 ~ + 120; -20 ~ + 150;
Conditions environnementalesTempérature -10 ~ + 55, humidité relative 5% ~ 90%, pression atmosphérique 86 ~ 106kpa
signal de sortieCapteur: signal de fréquence d'impulsion, bas niveau ≤0.8V, niveau élevé≥8v
Transmetteur: signal de courant à deux fils 4 ~ 20madc
Source de courantA. Alimentation externe: + 24VDC ± 15%, ondulation ≤ ± 5% pour 4-20mA, sortie d'impulsion, R485, etc.
B. Alimentation interne: 1 jeu de batterie au lithium 3.0v10ah, la tension de la batterie est normale lorsque la tension de la batterie est de 2,0-3,0V
Ligne de transmission de signalSTVPV3 × 0,3 (système à trois fils), 2 × 0,3 (système à deux fils)
Distance de transmission≤1000m
Interface de ligne de signalType de base: connecteur Hausmann, type d'explosion: fil interne M20 × 1.5
Grade antidéflagrantExiIict4 ou exdiibt6
Niveau de protectionIP65


-Manuals

Débitmètre de turbine liquide

-Fiche technique


Application de débitmètre de turbine liquide

  • Le débitmètre de turbine liquide est un instrument de mesure de débit de précision. Le débitmètre de turbine liquide et le total de flux correspondant peuvent être utilisés pour mesurer le flux et la quantité totale de liquide.

  • Les débitmètres à turbine liquides sont largement utilisés dans les systèmes de mesure et de contrôle dans les domaines du pétrole, de l'industrie chimique, de la métallurgie, de la recherche scientifique, etc.

  • Les débitmètres de turbine liquides équipés d'articulations sanitaires peuvent être utilisés dans l'industrie pharmaceutique.

  • Dans l'application de l'équipement d'osmose inverse, il peut être utilisé pour alimenter l'eau pure du processus dans les industries pharmaceutiques, chimiques, électroniques, électroplastiques et autres. Il peut également être utilisé comme une ligne de production pour boire de l'eau en bouteille et en bouteille, ainsi que de la nourriture et des boissons.
