Contrôleurs Simatic S7-400

Partager sur:
• Bus parallèle et bus de communication parallèle d'E / S à haute performance professionnels pour assurer une transmission de données rapide
• Mémoire de travail de la CPU de grande capacité
• Prend en charge le swap chaud des modèles de signaux centralisés et distribués
• Opération sans ventilation
• Mécanisme de partition de code avancé et de mémoire de données pour rendre l'exécution du programme plus efficace
• Minuterie standard IEC (base de temps 1ms) et compteur (± 32767)
• Soutenir la fonction d'affichage automatique HMI des messages d'alarme de diagnostic de processus
• Plusieurs processeurs peuvent être calculés en parallèle (jusqu'à 4 processeurs peuvent gérer des tâches complexes en parallèle)
État de disponibilité:
Quantité:

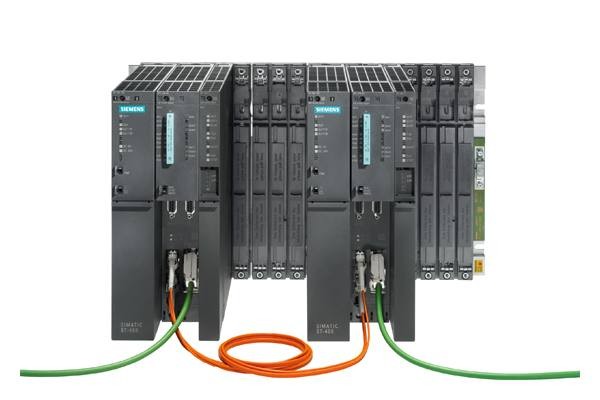

SIEMENS SIMATIC S7-400 Présentation

SIEMENS PLC S7-400, comme la partie de la série de contrôleur de processus SIMATIC PLC SIEMENS, il a été conçu pour les solutions de système dans les domaines de la fabrication et de l'automatisation des processus. Ce contrôleur de processus est idéal pour les tâches gourmandes en données qui sont particulièrement typiques pour l'industrie du processus.
des vitesses de traitement élevées et les temps de réponse déterministe assurent des temps de cycle de la machine courte sur les machines à grande vitesse dans l'industrie manufacturière.

SIEMENS PLC S7-400, est l'automate le plus puissant de la famille des contrôleurs SIMATIC. Elle permet des solutions d'automatisation avec succès Totally Integrated Automation (TIA de). Le S7-400 est une plate-forme d'automatisation des solutions de système qui met l'accent sur l'ingénierie et se caractérise principalement par ses réserves de modularité et de performance.

SIEMENS SIMATIC S7-400 Caractéristique


  • Le S7-400 est particulièrement adapté aux tâches de données à forte intensité dans l'industrie du processus. des vitesses de traitement élevées et les temps de réponse déterministe garantissent des temps de cycle de la machine courte sur les machines à grande vitesse dans l'industrie manufacturière. Le bus de fond de panier de grande vitesse S7-400 assure de liaison efficace des modules d'E / S centrales.

  • Le S7-400 est utilisé de préférence pour coordonner l'ensemble des plantes et pour commander les lignes de communication de niveau inférieur à des stations esclaves; Ceci est garanti par la forte puissance de communication et les interfaces intégrales.
    La puissance du S7-400 est évolutive grâce à une gamme échelonnée de processeurs; la capacité d'E / S est presque illimitée.

  • Les réserves de puissance des processeurs permettent de nouvelles fonctions à intégrer sans investissement matériel, par exemple traitement des données de qualité, le diagnostic convivial, l'intégration dans des solutions MES de niveau supérieur ou de communication à haut débit par bus.

  • Le S7-400 peut être structuré de façon modulaire sans règles de fente; il existe une gamme très variée de modules disponibles à la fois pour les configurations centralisées et structures décentralisées.

  • La configuration du distribuded E / S du S7-400 peut être modifié pendant le fonctionnement. En outre les modules de signaux peuvent être enlevés et insérés tout en temps réel (hot swapping). Cela rend très facile d'étendre le système ou remplacer des modules en cas de défaut.

  • Le stockage des données de projet complet, y compris des symboles et des commentaires sur l'unité centrale de traitement des appels de service et de maintenance

  • Technologie de sécurité et l'automatisation standard peuvent être intégrés dans un contrôleur S7-400; la disponibilité des plantes peut être augmentée par la mise en place redondante du S7-400.

  • La plupart des composants S7-400 sont également disponibles dans une version SIPLUS pour les environnements externes, par exemple plage de température étendue (-25? + 60 ° C) et pour une utilisation où il y a atmosphère agressive / condensation.

Siemens SIMATIC S7-400 spécification

SIPLUS S7-400

N ° de commande. StandardN ° de commande. Siplus

Modules d'interface
Module PROFIBUS IF 964 DP6ES7964-2AA04-0AB06AG1964-2AA04-2AB0

Modules d'expansion numérique
SM 421 32DI6ES7421-1BL01-0AA06AG1421-1BL01-2AA0

SM 422 32Do6ES7422-1BL00-0AA06AG1422-1BL00-2AA0

Racks
UR1 redondant6ES7400-1TA01-0AA06AG1400-1TA01-2AA0

Connexion avec IM 460 / IM461
IM 460-0 émetteur6ES7460-0AA01-0AB06AG1460-0AA01-4AB0

IM 461-0 Récepteur6ES7461-0AA01-0AA06ag1461-0AA01-4AA0

Source de courant
PS 405
Entrée: DC 24/48 / 60V Sortie: DC 5V / 24V - 10A
6ES7405-0KA02-0AA06AG1405-0KA02-2AA0

Charge médiale extraordinaire (revêtement conforme)
SIPLUS S7-400

N ° de commande. StandardN ° de commande. Siplus

Processeur
CPU 414-4H Tolérant à la faute6ES7414-4HJ04-0AB06AG1414-4HJ04-4AB0

CPU 416-3 PN / DP6ES7416-3ER05-0AB06AG1416-3ER05-4AB0

CPU 416-36ES7416-3XR05-0AB06AG1416-3XR05-4AB0

CPU 417-46ES7417-4XT05-0AB06AG1417-4XT05-4AB0

CPU 417-4H
tolérance de panne
6ES7417-4HL04-0AB06AG1417-4HL04-4AB0

Sous-modules de synchronisation pour couplage CPU 41x-4H
SYNC SUBMODUL Tolérant à la faute6ES7960-1AA00-0XA06AG1960-1AA00-4XA0

Synchroniser Sumroduul jusqu'à 10M Tolérante de défaut6ES7960-1AA04-0XA06AG1960-1AA04-4XA0

Modules d'expansion analogique
SM 431 16DI6ES7431-0HH00-0AB06AG1431-0HH00-4AB0

SM 432 8AO6ES7432-1HF00-0AB06AG1432-1HF00-4AB0

Modules de fonction
FM 450-16ES7450-1AP00-0AE006AG1450-1AP00-4AE00

Modules de communication
Cp 443-56GK7443-5DX04-0XE06AG1443-5DX04-4XE0

CP 443-16GK7443-1EX11-0XE06AG1443-1EX11-4XE0

Racks
UR2-H avec 2 × 9 emplacements - Tolérance de défaut6ES7400-2JA00-0AA06AG1400-2JA00-4AA0

UR2-H avec 2 × 9 emplacements - Tolérance de défaut, Alu6ES7400-2JA10-0AA06AG1400-2JA10-4AA0

Alimentations
PS 407 entrée: UC 120 / 230V Sortie: DC 5V / 24V - 10A6ES7407-0KA02-0AA06AG1407-0KA02-4AA0

PS 407
Entrée: UC 120 / 230V Sortie: DC 5V / 24V - 10A
redondant
6ES7407-0KR02-0AA06AG1407-0KR02-4AA0

SIPLUS PCS 7

N ° de commande. StandardN ° de commande. Siplus

Empaqueter
AS417-4-2H6ES7654-0PX67-0XC06AG1654-0PX67-4XC0

modification circuit
SIPLUS S7-400

N ° de commande. StandardN ° de commande. SIPLUS

Les modules d'extension analogique
SM 431 BEG AI6x14 REF6ES7431-1KF20-0AB06AG1431-1KF20-4AY0



-Manuals

SIEMENS SIMATIC S7-400

-Fiche technique


SIEMENS SIMATIC S7-400Application

Le SIMATIC S7-400 est le POWER PLC pour les gammes de performances moyennes à haut de gamme.

La conception modulaire et sans ventilation, de haut niveau d'extensibilité, d'options de communication et de mise en réseau étendues, une mise en œuvre simple des structures distribuées et une manipulation conviviale permet à SIMATIC S7-400 la solution idéale même pour les tâches les plus exigeantes du milieu à élevé. -end des gammes de performance.

Les domaines d'application du SIMATIC S7-400 incluent:

  • Industrie automobile, par exemple lignes d'assemblage

  • Fabrication d'équipements mécaniques, y compris la fabrication d'équipements mécaniques spéciaux

  • Technologie d'entreposage

  • Industrie sidérurgique

  • Systèmes de gestion des bâtiments

  • Génération et distribution d'électricité

  • Secteur de papier et d'impression

  • Travail du bois

  • Industrie de la nourriture et des boissons

  • Ingénierie de processus, par exemple Utilitaires de l'eau et des eaux usées

  • Industrie chimique et pétrochimie

  • Instrumentation et contrôle

  • Machines d'emballage

  • Industrie pharmaceutique

Plusieurs classes de la CPU notées par la performance et une gamme complète de modules avec une multitude de fonctions conviviales permettent aux utilisateurs d'effectuer leurs tâches d'automatisation individuellement.

Dans le cas des expansions de tâches, le contrôleur peut être étendu à tout moment sans frais significatif au moyen de modules supplémentaires.

Le SIMATIC S7-400 est universel utilisé:

  • Pertinence maximale pour l'industrie grâce à une compatibilité électromagnétique élevée et à une résistance élevée aux chocs et aux vibrations.

  • Les modules peuvent être connectés et déconnectés pendant la mise sous tension.

S7-400H

Dans de nombreux domaines de la technologie d'automatisation, les demandes augmentent tout le temps en ce qui concerne la disponibilité et donc la sécurité des systèmes d'automatisation. Il existe des zones où une installation peut entraîner des coûts extrêmement élevés. Ici, seuls les systèmes redondants peuvent rendre justice aux exigences de disponibilité.

La tolérante à la faute SIMATIC S7-400H répond à ces exigences. Il continue de fonctionner même lorsque des parties du contrôleur ont échoué en raison d'une ou de plusieurs défauts. La disponibilité obtenue de cette manière rend le SIMATIC S7-400H particulièrement adapté aux domaines d'application suivants:

  • Processus avec des coûts de redémarrage élevés après une défaillance du contrôleur (généralement dans l'industrie du processus).

  • Processus avec des temps d'arrêt coûteux

  • Processus impliquant des matériaux précieux, par exemple dans l'industrie des produits pharmaceutiques.

  • Applications non supervisées

  • Applications avec du personnel de maintenance réduit
