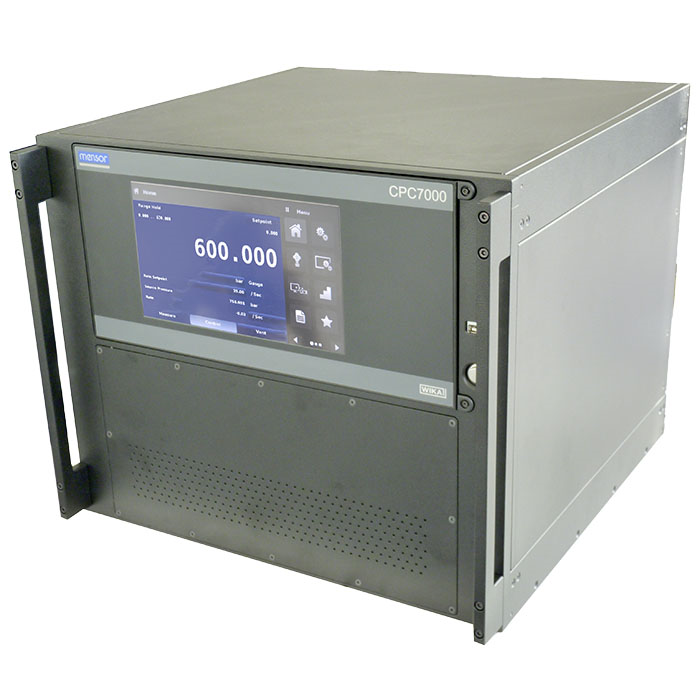

Le contrôleur pneumatique haute pression fournit toujours une solution d'étalonnage appropriée à cause de sa classe de précision. Sa performance de contrôle exceptionnelle est particulièrement impressionnante grâce à la technologie de la vanne spéciale et au capteur de pression de haute précision comme unité de mesure. Avec ce contrôleur, le contrôleur convient comme une usine ou une norme de travail pour le test ou l'étalonnage de tout type d'instrument de mesure de pression.
Il est disponible en tant qu'instrument de bureau ou en tant que kit de montage en rack 19 \ ». Les capteurs peuvent être modifiés par l'avant, sans avoir à retirer le contrôleur complet, par exemple sur une plate-forme d'étalonnage (plug-and-play).
Contrôleur automatisé automatisé de l'industrie pour les pompes hydrauliques axées sur l'air
Contrôle de pression automatisé pour les bancs d'essai hydrostatiques
Contrôle jusqu'à trois pompes différentes simultanément - Pompe 1 Remplissage (marche / arrêt), Pompe 2 Contrôle de la pression et pompe 3 Contrôle de pression
Les tests de cycle de pression permettent de multiples cycles de pression sur une pièce de faible à haute pression
Plug'n Play Upgrade pour toute pompe d'intensification pneumatique
Cinq classes de pression: 10 000 psi | 25 000 psi | 40 000 psi | 60 000 psi | 75 000 psi
Rapports de certification de test automatisés
Interface écran tactile facile à utiliser
Simplement du test de configuration, appuyez sur Démarrer et partir
Haute précision
Contrôle pour une vanne de vidage et une vanne d'isolation
La fonctionnalité FTP permet à PC de tirer des fichiers du contrôleur
Alarme de pression
Le contrôleur pneumatique haute pression fournit toujours une solution d'étalonnage appropriée à cause de sa classe de précision. Sa performance de contrôle exceptionnelle est particulièrement impressionnante grâce à la technologie de la vanne spéciale et au capteur de pression de haute précision comme unité de mesure. Avec ce contrôleur, le contrôleur convient comme une usine ou une norme de travail pour le test ou l'étalonnage de tout type d'instrument de mesure de pression.
Il est disponible en tant qu'instrument de bureau ou en tant que kit de montage en rack 19 \ ». Les capteurs peuvent être modifiés par l'avant, sans avoir à retirer le contrôleur complet, par exemple sur une plate-forme d'étalonnage (plug-and-play).
Contrôleur automatisé automatisé de l'industrie pour les pompes hydrauliques axées sur l'air
Contrôle de pression automatisé pour les bancs d'essai hydrostatiques
Contrôle jusqu'à trois pompes différentes simultanément - Pompe 1 Remplissage (marche / arrêt), Pompe 2 Contrôle de la pression et pompe 3 Contrôle de pression
Les tests de cycle de pression permettent de multiples cycles de pression sur une pièce de faible à haute pression
Plug'n Play Upgrade pour toute pompe d'intensification pneumatique
Cinq classes de pression: 10 000 psi | 25 000 psi | 40 000 psi | 60 000 psi | 75 000 psi
Rapports de certification de test automatisés
Interface écran tactile facile à utiliser
Simplement du test de configuration, appuyez sur Démarrer et partir
Haute précision
Contrôle pour une vanne de vidage et une vanne d'isolation
La fonctionnalité FTP permet à PC de tirer des fichiers du contrôleur
Alarme de pression
Gammes de pression standard (FS, Bara) | 6000, 10 000 PSIA (415, 700 BARA) |
Mode tare | Mode Tare inclus pour calibrations de jauge |
Affichage | TFT, VGA, matrice active, 6.4 in (162,5 mm) 640 x 480 Résolution, 65 000 couleurs |
Puissance électrique | 110 ou 220 VAC (± 18%), 50/60 Hz, monophasé |
Température de fonctionnement | 41 ° F à 122 ° F (5 ° C à 50 ° C) |
Température de stockage | -4 ° F à 158 ° F (-20 ° C à 70 ° C) |
Humidité | 5 à 95% d'humidité relative, non condensante |
Dimensions (h x w x d) | 17 po x 19 en x 24 po (43 cm x 49 cm x 61 cm) |
Poids | 120 lb (54,5 kg) |
Performance | |
Précision | 0,01% de la plage; à 10 000 psi (700 bars) |
Stabilité | 0,01% de portée, par an |
Stabilité du contrôle | 0,007% maximum FS pour le volume de charge 3 à 35 in3 (7,5 à 89 cm3); contrôle faible limite est de 10% de la pression maximale des FS |
Temps de préchauffage | 30 minutes, peut être laissée sur indéfiniment |
Support de pression | Sèche, air propre ou azote |
Pression d'approvisionnement | 10% au-dessus de la plage de pression FS (peut nécessiter un système de propulsion de gaz externe en option), 100 à 110 psi (7 à 7,5 bar) de l'air de qualité industrielle (magasin) pour le fonctionnement du contrôleur |
Pneumatique | |
Ports pneumatiques | Port de test: 1/8 en NPT Port de pression d'approvisionnement: 1/8 en NPT Fourniture aérienne: 1/4 en NPT |
Protection contre la surpression | Soupape de décharge de port de test à 110% de FS Port d'alimentation en gaz fixé à 120% de FS Limites logicielles (définie par l'utilisateur) |
Communication | |
Communication | RS232 et IEEE-488 Syntaxe: SCPI Étalonnage Fluke Série 6000 et druck DPI 510 Emulation |
Conducteurs | Pilote LabVIEW disponible Pilote Met / Cal® disponible Logiciel Intécal disponible |
Étalonnage | |
Étalonnage | Un rapport d'étalonnage fournissant une traçabilité à l'Institut national des normes et de la technologie (NIST) est fourni à chaque instrument. L'étalonnage accrédité de la NVLAP à ISO 17025 est disponible en option. L'intervalle d'étalonnage recommandé est d'un an. |
Gammes de pression standard (FS, Bara) | 6000, 10 000 PSIA (415, 700 BARA) |
Mode tare | Mode Tare inclus pour calibrations de jauge |
Affichage | TFT, VGA, matrice active, 6.4 in (162,5 mm) 640 x 480 Résolution, 65 000 couleurs |
Puissance électrique | 110 ou 220 VAC (± 18%), 50/60 Hz, monophasé |
Température de fonctionnement | 41 ° F à 122 ° F (5 ° C à 50 ° C) |
Température de stockage | -4 ° F à 158 ° F (-20 ° C à 70 ° C) |
Humidité | 5 à 95% d'humidité relative, non condensante |
Dimensions (h x w x d) | 17 po x 19 en x 24 po (43 cm x 49 cm x 61 cm) |
Poids | 120 lb (54,5 kg) |
Performance | |
Précision | 0,01% de la plage; à 10 000 psi (700 bars) |
Stabilité | 0,01% de portée, par an |
Stabilité du contrôle | 0,007% maximum FS pour le volume de charge 3 à 35 in3 (7,5 à 89 cm3); contrôle faible limite est de 10% de la pression maximale des FS |
Temps de préchauffage | 30 minutes, peut être laissée sur indéfiniment |
Support de pression | Sèche, air propre ou azote |
Pression d'approvisionnement | 10% au-dessus de la plage de pression FS (peut nécessiter un système de propulsion de gaz externe en option), 100 à 110 psi (7 à 7,5 bar) de l'air de qualité industrielle (magasin) pour le fonctionnement du contrôleur |
Pneumatique | |
Ports pneumatiques | Port de test: 1/8 en NPT Port de pression d'approvisionnement: 1/8 en NPT Fourniture aérienne: 1/4 en NPT |
Protection contre la surpression | Soupape de décharge de port de test à 110% de FS Port d'alimentation en gaz fixé à 120% de FS Limites logicielles (définie par l'utilisateur) |
Communication | |
Communication | RS232 et IEEE-488 Syntaxe: SCPI Étalonnage Fluke Série 6000 et druck DPI 510 Emulation |
Conducteurs | Pilote LabVIEW disponible Pilote Met / Cal® disponible Logiciel Intécal disponible |
Étalonnage | |
Étalonnage | Un rapport d'étalonnage fournissant une traçabilité à l'Institut national des normes et de la technologie (NIST) est fourni à chaque instrument. L'étalonnage accrédité de la NVLAP à ISO 17025 est disponible en option. L'intervalle d'étalonnage recommandé est d'un an. |
