Débitmètre orifice, un débitmètre de pression différentielle, est le débitmètre le plus utilisé. Il s'agit d'un dispositif d'écoulement de pression différentiel à rapport élevé composé d'une plaque à orifice standard et d'un émetteur de pression différentielle multi-paramètres (ou d'un émetteur de pression différentielle, d'un émetteur de température et d'un émetteur de pression), qui peuvent mesurer le gaz, la vapeur, le liquide et le trafic.
Lorsque le fluide qui remplit le pipeline, lorsqu'il traverse le dispositif de limitation dans le pipeline, le faisceau de débit formera une contraction locale à la partie étalante du dispositif de limitation, de sorte que le débit augmente et que la pression statique est faible, donc L'écoulement est généré avant et après la partie limite. La chute de pression, c'est-à-dire la différence de pression, plus le débit d'écoulement du débit moyen est élevé, plus la différence de pression générée avant et après la partie limite, de sorte que le débitmètre de l'orifice peut mesurer l'écoulement du fluide en mesurant la différence de pression. Cette méthode de mesure est basée sur la loi de conservation de l'énergie et la loi de continuité de flux.
Champ d'application:
1. Diamètre nominal: 15 mm ≤dn≤1200 mm
2. Pression nominale: PN≤40MPA
3. Température de travail: -50 ℃ ≤t≤550 ℃
4. Ratio de relâchement: 1:10, 1:15
5. Précision: 0,5 classe, 1 classe

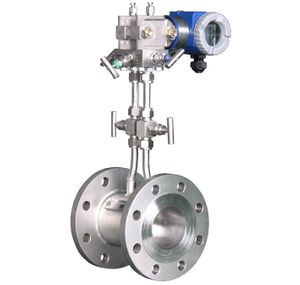

Le débitmètre à orifice est un débitmètre de pression différentiel, qui comprend principalement des capteurs, des tuyaux de pression, des réservoirs de condensation, des groupes à trois soupapes, des émetteurs de pression différentielle et d'autres composants majeurs. Dans quelques débitmètres d'orifice, il y a aussi des émetteurs de température et des émetteurs de pression, c'est la soi-disant compensation de température et de pression.
Depuis l'application du débitmètre de l'orifice dans le domaine industriel, sa gamme d'applications a été continuellement élargie et les spécifications et les normes du produit d'origine ne peuvent pas mieux s'adapter au développement de machines industrielles en évolution rapide. La demande a développé deux débitmètres d'orifice qui peuvent répondre à leurs besoins, y compris principalement des débitmètres d'orifice intégrés et des débitmètres d'orifice intelligents.
La différence entre les deux est:
1. Le débitmètre à orifice intégré est un dispositif de génération de pression différentielle pour la mesure du débit. Il peut mesurer l'écoulement de divers fluides dans le pipeline avec divers manches de pression différentielle ou émetteurs de pression différentielle. Le dispositif d'étranglement du débitmètre de l'orifice comprend un trou de chambre annulaire. Plaques, buses, etc.
2. Le débitmètre à orifice intelligent est une nouvelle génération de débitmètre qui intègre les fonctions de détection du débit, de la température et de la pression, et peut compenser automatiquement la température et la pression. Le débitmètre de l'orifice adopte la technologie avancée des micro-ordinateurs et la nouvelle technologie de la consommation de micro-puissance. , fonction forte, structure compacte, fonctionnement simple, facile à utiliser.
Sélectionnez d'abord les paramètres requis par le débitmètre orifice:
1. Le diamètre du tuyau (diamètre du tuyau * Épaisseur de paroi)
2. Matériau de tuyau;
3. le milieu mesuré par le débitmètre de plaque d'orifice;
4. La température de travail du milieu mesuré;
5. Pression de travail du milieu mesuré (pression maximale, pression minimale, pression normale);
6. La plage d'écoulement de travail du milieu mesuré (débit maximum, débit minimum, écoulement commun);
7. La viscosité du milieu mesuré.
Lors du choix d'un débitmètre d'orifice, les points suivants sont pris en compte:
1. Conditions d'installation sur place, le débitmètre de l'orifice a certaines exigences pour les sections de tuyaux droits, en particulier les exigences pour certaines sections de tuyaux droits de grand diamètre sont généralement difficiles à vraiment répondre.
2. Classe de précision
Le niveau de précision et la valeur d'erreur maximale autorisée du débitmètre dans la plage d'écoulement spécifiée. Une erreur de débitmètre signifie utiliser une erreur d'indication relative.
3. Erreur de citation
Pour le débitmètre utilisé pour l'indication de flux instantanée, l'erreur de référence peut également être utilisée pour indiquer l'erreur, et la série d'erreurs maximale autorisée doit se conformer aux réglementations pertinentes. Et il doit également être marqué avec FS après l'erreur maximale autorisée, telle que ± 0,5% FS.
4. Méthode de représentation des erreurs et principe de sélection
Dans la vérification unique d'un débitmètre, la méthode de représentation des erreurs du débitmètre doit être donnée en fonction de l'une des grades de précision et de l'erreur de référence; Pour le débitmètre qui utilise la combinaison de l'erreur d'indication relative et l'erreur de référence pour indiquer l'erreur, la vérification unique sera également utilisée. Une méthode uniforme doit être utilisée pour exprimer son erreur.
5. répétabilité
La répétabilité du débitmètre ne doit pas dépasser 1/3 de la valeur absolue de l'erreur maximale autorisée spécifiée pour la classe de précision correspondante.
6. Considérez les caractéristiques et les avantages de différents modèles.
Pour acheter des débits d'orifice de différentes spécifications et modèles, il est nécessaire de comparer et de considérer raisonnablement, en particulier pour comprendre les exigences de l'environnement d'application, et de déterminer les caractéristiques fonctionnelles et les exigences d'application de différents modèles. Bien sûr, selon votre budget réel, vous devez choisir le type de coût approprié, améliorer la rentabilité, donner un jeu complet aux avantages et caractéristiques fonctionnels, répondre aux besoins de l'environnement correspondant et obtenir une bonne expérience utilisateur au travail.
