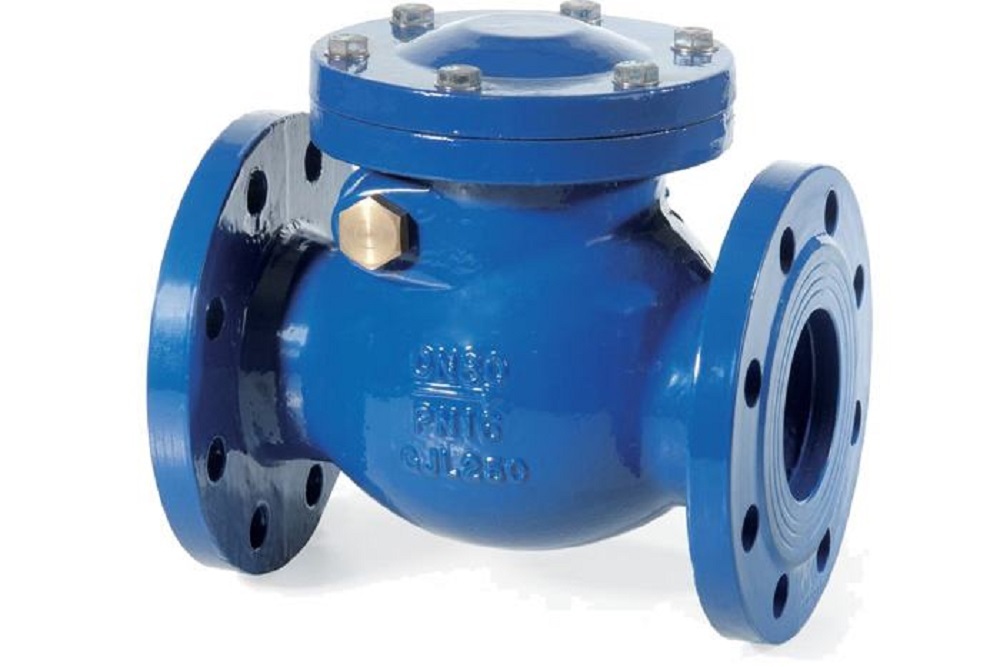

Clapets anti-retour à battant

Partager sur:
  • Corps / Bonnet: GGG40 / 50
  • STEM: SS420 / 431
  • Boulons / noix: SS304
  • Disque: Revêtement GGG40 / 50 + EPDM
  • Revêtement en résine époxy interne et externe, épaisseur supérieure à 300 microns
  • ACC à bride à BS4504, ISO 7005. Face à face ACC. À BS 5153, DIN 3352
  • Pression de travail: PN10 / 16; Plage de taille: 1 \", 1 1/2 \", 2 \"à 24 \"
État de disponibilité:
Quantité:

Swing Valves Introduction

Les vannes de contrôle de swing sont normalement recommandées pour les applications de systèmes d'eau et d'eaux usées en raison de la construction simple, une chute basse pression sur la vanne et une facilité de maintenance sur le terrain.


Les vannes de contrôle de la balançoire sont disponibles dans un siège en métal à métal ou un siège résilient. Les vannes de vérification de la balançoire restrices sont généralement recommandées pour les eaux usées ou les services où la saleté ou d'autres particules peuvent être présentes dans le fluide et la fermeture positive sont nécessaires.


En règle générale, une opération de soupape de vérification de la balançoire dépend de la gravité (poids du disque) et du débit inverse. Le point de pivotement de la vérification de la balançoire est en dehors de la périphérie du disque et, plus la vélocité de flux et la possibilité de la pression de la tête est grande de la force de fermeture de la vanne. Pour éviter la claquage du disque et réduire les chocs hydrauliques, le bras de charnière externe est disponible avec un poids de levier ou un ressort réglable.

Vannes de vérification battante Caractéristique


Caractéristiques du produit:

· Conception ACC. à DIN EN 12334

· Connexion à bride double face ACC. à DIN EN 1092-2

· Dimension face à face ACC. à DIN EN 558, série 48 (F6)

· Sitallique ou résilient assis avec un arbre intérieur menant à travers le couvercle et avec le levier extérieur et le poids

· Roulement de rabat à faible usure et à faible résistance

Matériaux (version de base):

· Corps, disque de rabat et couverture en fonte ductile en-GJS-400-15 (GGG-40)

· Arbre en acier inoxydable 1.4021

· Siège dans le corps et sur le rabat de la version d'étanchéité métallique en laiton ou en acier chrome

· Siège dans le corps en laiton ou en acier chromé et d'EPDM ou de NBR sur le disque à rabat dans une version assise élastique

· Boulons et écrous d'acier inoxydable SS304

· Protection contre la corrosion au moyen d'un revêtement en poudre époxy lié à la fusion RAL 5015 (épaisseur moyenne de film sec à 250 μm)



Vannes de vérification battantespécification

MatérielA351 CF8M / CF8 / CF3, A216 WCB, A352 LCB / LCC
Taille1/2 '' ~ 12 '' (DN15 ~ DN300)
CertificatAPI CE
PortPort
Pression de travail1.0 ~ 6.4MPA
La connexion se terminebride
Temps de travail.-40ºC ~ 300ºC
Milieu appropriéEau, vapeur, huile et certains liquides corrosifs, etc.
JointPtfe, rptfe, ppl
Type de connexionBW RTJ RF etc.
Inspection et testAPI598; API-6D


-Manuals

Vannes de vérification battante

-Fiche technique


Vannes de vérification battanteApplication


Les vannes de contrôle de swing ont de nombreuses utilisations, des systèmes d'égout et du traitement des eaux usées à l'incendie, les centrales électriques et divers articles ménagers. L'un des exemples les plus connus de ce type de soupape est la vanne anti-retour qui permet à l'eau de pénétrer dans un réservoir de toilette tout en bloquant le débit inverse.


Une vanne de contrôle de swing est un dispositif simple conçu pour le débit à sens unique d'un liquide ou d'un gaz. Il a un disque qui balance une charnière, ouverture pour permettre au fluide de s'écouler, puis de la fermeture pour éviter le reflux. Les vannes de contrôle de swing sont conçues dans une variété de tailles avec différentes fonctionnalités adaptées à des types d'applications spécifiques. Il existe également de légères variations sur la conception de balançoire qui conviennent mieux à des situations particulières.
