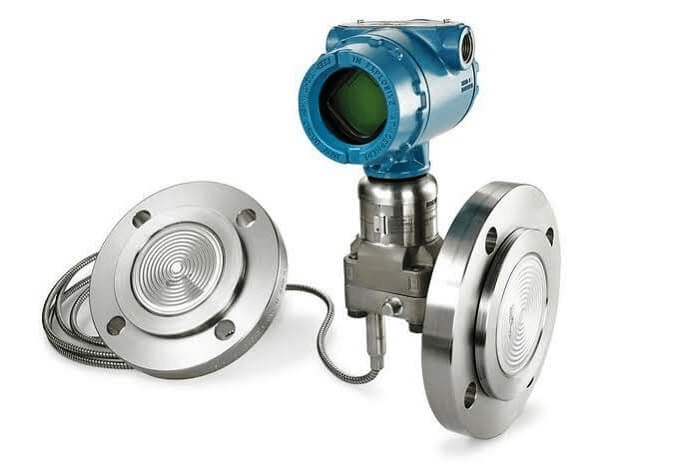

Émetteurs à membrane à distance

loading

Partager sur:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • Cellule de mesure en céramique résistante à la surcharge
  • Résistant aux pics de pression et à l'aspirateur
  • Installation rapide et fonctionnement sans entretien
  • Sortie analogique évolutive
  • Manipulation intuitive et conviviale
État de disponibilité:
Quantité:

Émetteurs de pression d'étanchéité à distance Introuver

L'émetteur de pression de joint de diaphragme à distance est utilisé pour maintenir le diaphragme d'isolement du contact direct avec le liquide de traitement et empêcher le processus du module de capteur; Protégez le diaphragme de l'émetteur du processus chaud et froid, visqueux ou corrosif.

L'émetteur de pression de diaphragme à distance a deux manières de connexion, montage direct et montage à distance. Les deux connexions sont conçues pour répondre à une grande variété de besoins de mesure.


Les connexions de montage direct offrent une installation simple pour les émetteurs de montage directement sur le navire éliminant ainsi le besoin de dispositions supplémentaires de montage de l'émetteur.

Les connexions de montage à distance comprennent un joint fixé à un émetteur via un tube capillaire et sont utilisés dans des systèmes à réglage ou équilibré, d'installations à haute température et d'applications de montage de l'émetteur à distance.

L'émetteur de pression de joint de diaphragme à distance est conçu pour la fiabilité même dans les applications les plus difficiles et est capable de protéger des processus chauds et froids, corrosifs ou érosifs. Le système de sceau comporte une variété de solutions, notamment des joints d'étanchéité spécifiques à l'industrie pour des processus difficiles et fournit des mesures fiables et distantes.


En outre, comme la longueur capillaire peut être comprise entre 3 m ~ 10m, une attention particulière doit être accordée à la position d'installation du capillaire pour assurer que la pression testée est dans la portée de la mesure de l'élément de détection de base. Compatible avec le communicateur de champ HART 475.


Pour la plupart des cas, la mesure peut être effectuée avec un émetteur DP ou GP; Toutefois, pour l'une des situations suivantes, un émetteur de pression différentielle à distance doit être utilisé.


  • Où les liquides de processus sont sujets à la solidification ou à la cristallisation

  • Où les liquides de processus sont trop épais ou contiennent un solide en suspension

  • Où les liquides de processus peuvent facilement bloquer les lignes d'impulsion

  • Où les liquides de processus sont chauds ou corrosifs, et ne peuvent pas être mesurés directement

  • Où les liquides de processus sont des aliments ou d'autres matériaux qui ne peuvent pas être contaminés


Émetteurs de pression à distanceCaractéristique




  • Stabilité et précision de haut niveau

  • Capacité de surcharge d'excellence

  • Capacité d'auto-diagnostic améliorée

  • Réglage indépendant de zéro et de portée

  • Construction robuste pour la résistance aux chocs

  • Technique de compensation numérique compensant la température et la pression statique

  • Aucune pièce de transmission mécanique, moins de maintenance pour minimiser les temps d'arrêt

  • Configuration locale et distante parfaite et fonction d'étalonnage


Spécification de l'émetteur de pression d'étanchéité à distance

L'émetteur de pression d'étanchéité à diaphragme à distance avec capillaire est utilisé comme émetteur de niveau. Les joints de diaphragme également appelés joints d'étanchéité chimiques sont utilisés dans des applications où le capteur de pression nécessite une isolation à partir du support de processus. Ces applications sont corrosives, haute température, bouchées. Ou des fluides sanitaires doivent rester dans le pipeline ou le conteneur. La pression du liquide dans le processus n'affecte pas le capteur de pression. Au lieu de cela, il est appliqué sur le joint distant. Et à travers la pression hydraulique capillaire est transmise au capteur de pression. Installation et remplissage du joint de diaphragme, l'impact sur la performance des instruments sera minimisé.



Type de fonctionnement

Intelligent, 2 fils

Varier

0-21 ~ 210KGF / CM2

Affichage

LCD avec unités d'ingénierie

Zéro span ajuster

OUI

Protection contre la plage

2 fois max. Pression

Extraction racine carrée

OUI

Précision

± 0,1%

Stabilité

± 0,125% de l'URL

Protection contre la pénétration

IP65 / IP68

Source de courant

24 VDC (boucle alimenté)

Signal de sortie

4-20mA, Hart

Elec. Lien

2 Nos 1/2 \"NPT (F)

Matériel d'élément

SS316

Matériau de corps

SS316

Matériau de logement

Mourir chiot alu. Revêtement époxy

Matériau de la partie mouillée

SS316

Matériau de bride

SS316

Type de bride

DN50 2 \"# 150 lb







-Manuals

Émetteur de pression d'étanchéité à distance

-Fiche technique


Application de transmetteurs de pression à distance

  • Pour mesurer le niveau de liquide, la densité, l'écoulement et la pression de;

  • fluides haut / basse température;

  • fluides très corrosifs / à haute viscosité;

  • les fluides pouvant causer un obstacle à la tuyauterie impulsionnelle dans la basse température;

  • fluides toxiques;

  • Les fluides contenant des solides en suspension, qui sont déposés dans la tuyauterie impulsionnelle et peuvent provoquer un obstacle.

  • Électricité

  • Conservation de l'eau

  • Métallurgie

  • Protection environnementale

  • Pétrification

  • Pharmacie

  • Fabrication de papier

  • fourneau
